Automate programmable S7-200 Manuel système

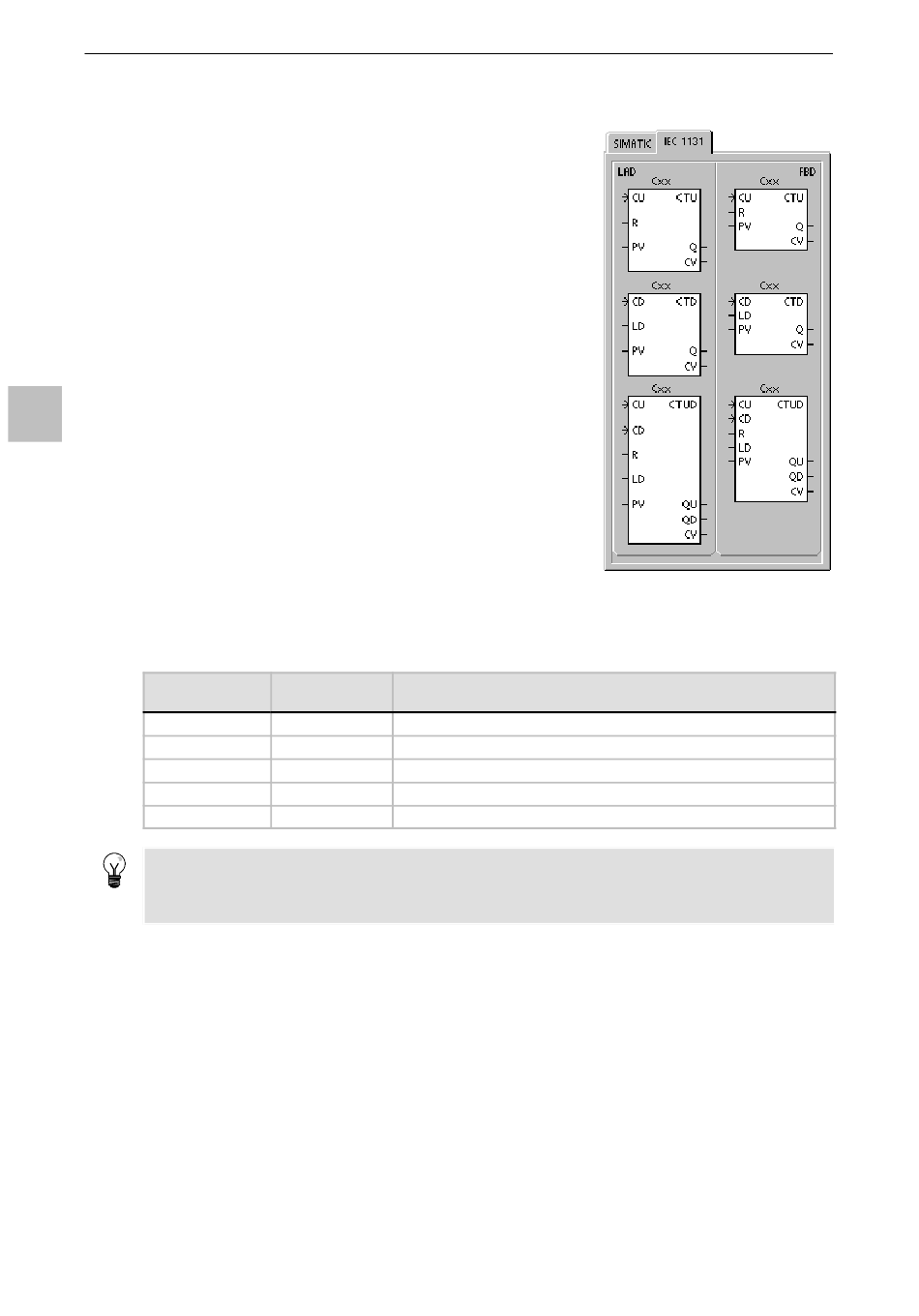

Opérations de comptage CEI
Compteur incrémental
L'opération Compteur incrémental (CTU) incrémente de la valeur en
cours à la valeur prédéfinie PV en cas de front montant à l'entrée
d'incrémentation CU. Lorsque la valeur en cours CV est supérieure ou
égale à la valeur prédéfinie, le bit de sortie de compteur Q est activé.
Le compteur est remis à zéro lorsque l'entrée de remise à zéro R est
validée. Le compteur incrémental arrête le comptage lorsqu'il atteint la
valeur prédéfinie.
Compteur décrémental
L'opération Compteur décrémental (CTD) décrémente à partir de la
valeur prédéfinie PV en cas de front montant à l'entrée de
décrémentation CD. Lorsque la valeur en cours CV est égale à zéro,
le bit de sortie de compteur Q est activé. Le compteur est réinitialisé et
charge la valeur prédéfinie dans la valeur en cours lorsque l'entrée de
chargement (LD) est activée. Le compteur décrémental arrête le
6
comptage lorsqu'il atteint zéro.
Compteur incrémental/décrémental
L'opération Compteur incrémental/décrémental (CTUD) incrémente ou
décrémente à partir de la valeur en cours (CV) en cas de front montant
à l'entrée d'incrémentation CU ou de décrémentation CD
respectivement. Lorsque la valeur en cours est égale à la valeur
prédéfinie, la sortie d'incrémentation QU est activée. Lorsque la valeur
en cours est égale à zéro, la sortie de décrémentation QD est activée.
Le compteur charge la valeur prédéfinie (PV) dans la valeur en cours
lorsque l'entrée de chargement (LD) est activée. De manière similaire,
le compteur est réinitialisé et charge la valeur 0 dans la valeur en
cours lorsque l'entrée de remise à zéro (R) est activée. Le compteur
arrête le comptage lorsqu'il atteint la valeur prédéfinie ou zéro.
Tableau 6-23 Opérandes autorisés pour les opérations de comptage CEI
Entrées/sorties
Cxx
CU, CD, LD, R
PV
Q, QU, QD
CV
Conseil
Comme il existe une valeur en cours pour chaque compteur, ne donnez pas le même numéro à plusieurs
compteurs. Les compteurs incrémentaux, les compteurs décrémentaux et les compteurs
incrémentaux/décrémentaux accèdent à la même valeur en cours.
110
Types de Opérandes
données
CTU, CTD, CTUD Constante (C0 à C255)
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
INT IW, QW, VW, MW, SMW, SW, LW, AC, AIW, *VD, *LD, *AC, constante
BOOL I, Q, V, M, SM, S, L
INT IW, QW, VW, MW, SW, LW, AC, *VD, *LD, *AC
