La figure 6-32 montre la pile SCR et la pile logique et les effets de l'exécution de l'opération Charger relais
séquentiel. Tenez compte des indications suivantes pour les opérations SCR :
L'opération Charger relais séquentiel (LSCR) signale le début d'un segment SCR et l'opération Fin de
-
relais séquentiel (SCRE) signale la fin d'un segment SCR. Toute la logique entre les opérations LSCR
et SCRE dépend de la valeur de la pile SCR pour son exécution. La logique entre SCRE et l'opération
LSCR suivante ne dépend en aucune façon de la valeur de la pile SCR.
L'opération Changement de relais séquentiel
-
(SCRT) permet de passer la main d'un
segment SCR actif à un autre segment SCR.
L'exécution de l'opération SCRT en présence
d'un flux de signal remet à 0 le bit S du
segment actuellement actif et met à 1 le bit S
du segment référencé. La remise à 0 du bit S
du segment actif n'affecte pas la pile SCR au
moment où l'opération SCRT s'exécute.
Ainsi, le segment SCR reste excité jusqu'à ce
qu'on le quitte.
L'opération Fin conditionnelle de relais séquentiel (CSCRE) permet de quitter un segment SCR actif
-
sans exécuter les instructions figurant entre cette opération et l'opération Fin de relais séquentiel.
Cette opération n'affecte le bit S et la pile SCR en aucun façon.
Dans l'exemple suivant, le mémento "Premier cycle" (SM0.1) met S0.1 à 1, ce qui sera l'état 1 actif lors du
premier cycle. Après un retard de 2 secondes, la temporisation T37 provoque une transition à l'état 2. Ce
changement désactive le segment SCR "Etat 1" (S0.1) et active le segment SCR "Etat 2" (S0.2).
Jeu d'opérations S7-200
Charger valeur Sx.y dans pile SCR et pile logique
Pile viS
SCR
vi0
vi1
vi2
Pile
logique
vi3
vi4
vi5
vi6
vi7
Avant
vi8

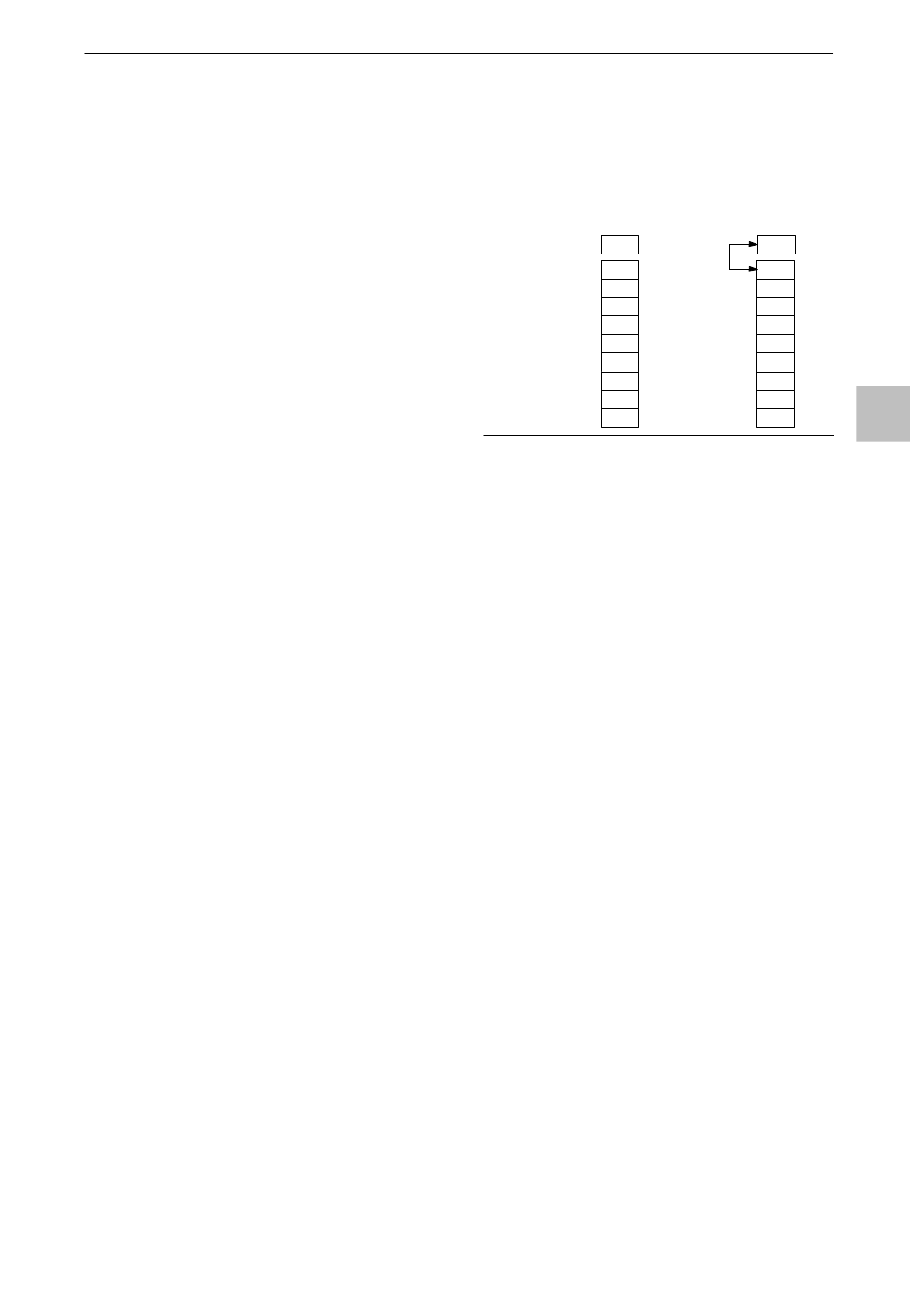

Figure 6-32 Effets de l'opération LSCR sur la pile logique
Chapitre 6
Sx.y
bit S
Sx.y
vi1
vi2
vi3
vi4
vi5
vi6
vi7
Après
vi8
