Automate programmable S7-200 Manuel système
Conseils pour l'installation d'unités S7-200
Vous pouvez monter l'automate S7-200 sur un panneau ou sur un profilé support et l'orienter
horizontalement ou verticalement.
Ne placez pas les unités S7-200 à proximité de sources de chaleur, de haute
tension et de bruit électrique
3
En règle générale pour la mise en place des unités de votre système, séparez toujours les unités générant
une tension élevée et un bruit électrique important des unités de type logique basse tension, telles que le
S7-200.
Lors de l'implantation du S7-200 dans votre panneau, tenez compte des unités sources de chaleur et placez
les unités de type électronique dans les zones plus fraîches de votre armoire. En effet, l'utilisation d'une
unité électronique dans un environnement à température élevée réduit le temps sans défaillance.
Tenez également compte de l'acheminement du câblage pour les unités dans le panneau. Evitez de placer
les câbles de signaux et de communication basse tension dans la même goulotte que les câbles
d'alimentation en courant alternatif et les câbles pour courant continu à commutation rapide et haute
énergie.
Ménagez un dégagement adéquat pour le refroidissement et le câblage
Les unités S7-200 sont conçues pour un refroidissement par convection naturelle. Pour que le
refroidissement se fasse correctement, vous devez laisser un espace libre d'au moins 25 mm au-dessus et
en dessous des unités. Vous devez également ménager une profondeur de 75 mm au moins.
Conseil
En cas de montage vertical, la température ambiante maximale autorisée est diminuée de 10 °C. Montez
la CPU S7-200 en dessous des modules d'extension.
Lorsque vous planifiez la disposition de votre système S7-200, réservez suffisamment d'espace pour le
câblage et les connexions de câbles de communication. Utilisez le câble d'extension d'E/S pour assouplir la
configuration de l'implantation du système S7-200.
25 mm
Montage sur profilé support horizontal avec câble
d'extension optionnel (limité à un par système)

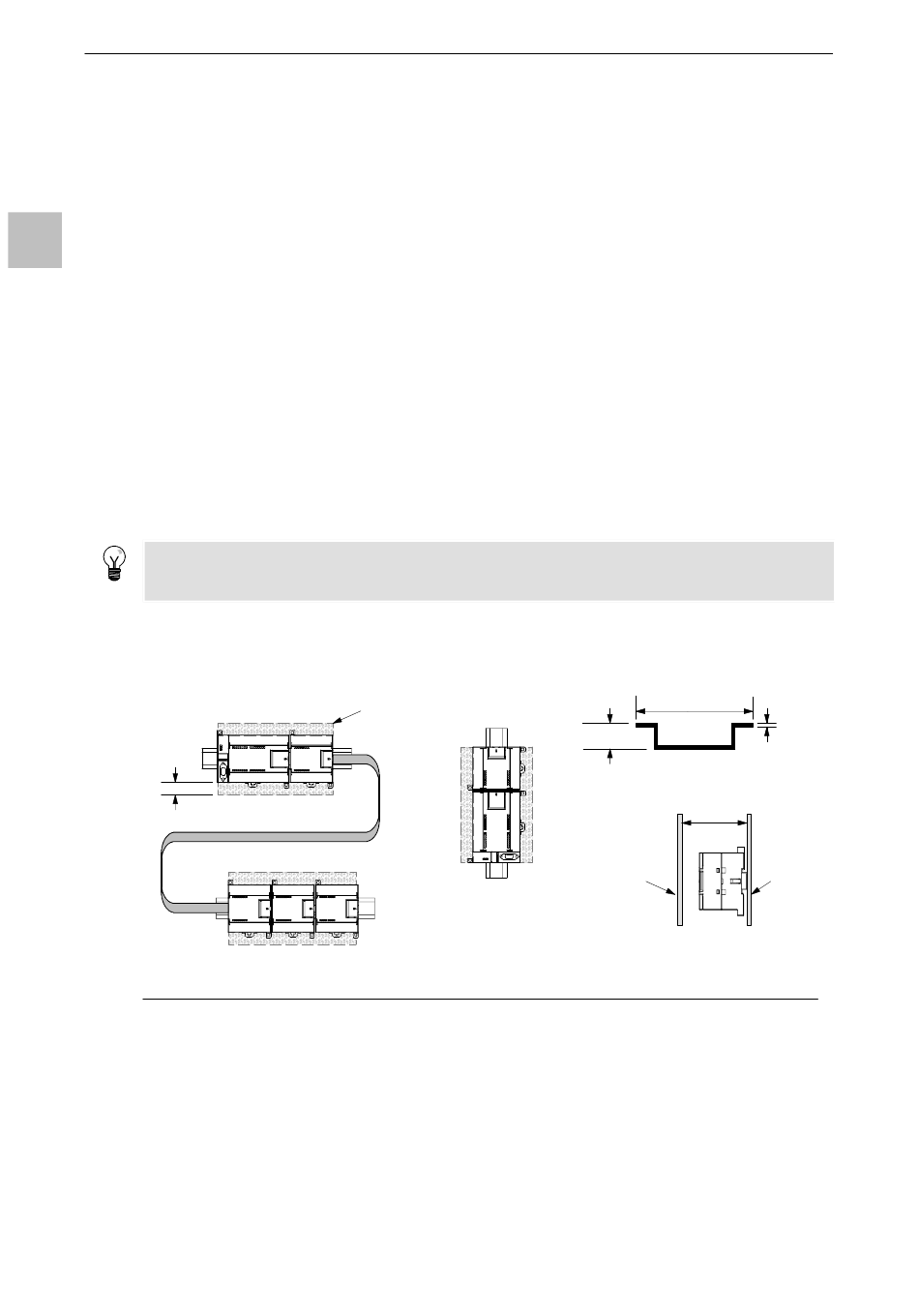

Figure 3-1
14
Dégagement
Méthodes de montage, orientation et dégagement
Montage vertical sur panneau
35 mm
7,5 mm
Profilé support
75 mm
Avant de l'armoire
Vue de côté
1 mm
Surface de mont
