Automate programmable S7-200 Manuel système
Caractéristiques du module modem
Le module modem qui vous permet de connecter votre S7-200 directement à une ligne téléphonique
analogique présente les caractéristiques suivantes :
Il fournit une interface de ligne téléphonique
-
internationale.
Il fournit une interface de modem vers
-
STEP 7-Micro/WIN pour la programmation
et la correction des problèmes (téléservice).
Il prend en charge le protocole Modbus
-
RTU.
Il prend en charge la radiomessagerie
-
textuelle et numérique.
Il prend en charge la messagerie SMS.
-
Il permet les transferts de données de CPU
-
à CPU ou de CPU à Modbus.
Il fournit une protection par mot de passe. Il fournit une protection par mot de passe.
- -
Il fournit un rappel de sécurité.
-
La configuration du module modem est stockée dans la CPU.
-
Vous pouvez vous servir de l'assistant d'extension de modem de STEP 7-Micro/WIN pour configurer le
module modem. Vous trouverez les caractéristiques techniques du module modem à l'annexe A.
Interface de ligne téléphonique internationale
Le module modem est un modem V.34 standard
(33,6 kilobauds) 10 bits qui est compatible avec la
10 plupart des modems PC internes et externes. En
revanche, il ne communique pas avec les modems
11 bits. 11 bit
Vous connectez le module modem à la ligne
téléphonique à l'aide du connecteur RJ11 à 4 fils
et six positions placé à l'avant du module
(voir figure 10-2).
Un adaptateur peut s'avérer nécessaire pour
convertir le connecteur RJ11 pour la connexion
à la terminaison de ligne téléphonique standard
dans les divers pays. Consultez la
documentation de votre connecteur adaptateur
pour plus d'informations.
L'interface de modem et de ligne téléphonique
est alimentée par une alimentation 24 V--
externe qui peut être raccordée à l'alimentation
de capteur de la CPU ou à une source externe.
Reliez la borne de terre du module modem à la
terre du système.
Le module modem configure automatiquement
l'interface téléphonique pour le fonctionnement
propre au pays concerné lorsque le module est
alimenté en courant. Les deux commutateurs
rotatifs sur la face avant du module permettent
de sélectionner le code pays. Vous devez régler
les commutateurs pour le pays désiré avant de
mettre le module modem sous tension. Vous
trouverez les réglages des commutateurs pour
les pays pris en charge dans le tableau 10-1.
298
q p
Commutateurs
de code pays

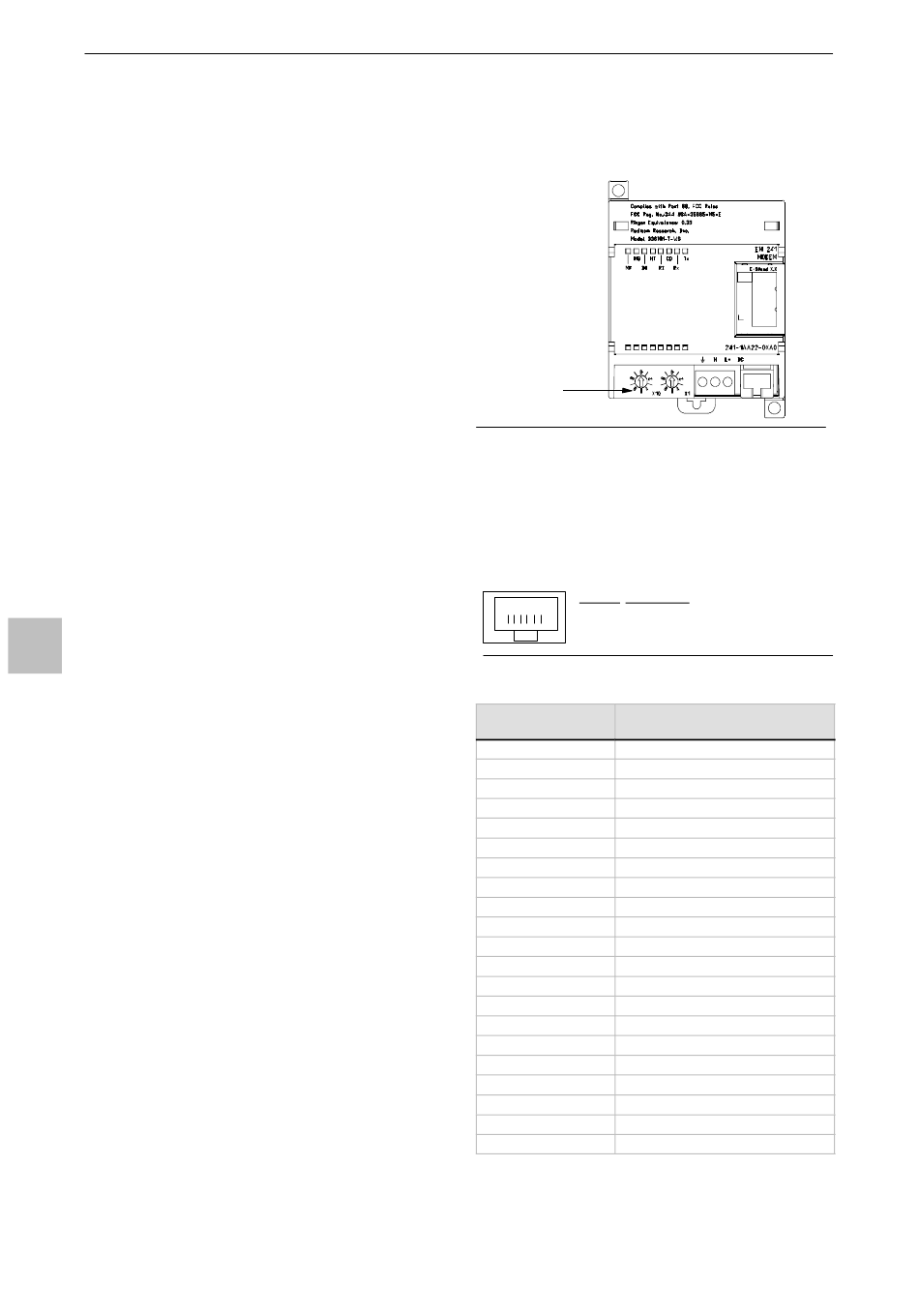

Figure 10-1 Module modem EM 241
Broche Description
1 2345 6
3 Sonnerie
4 Fil T
Figure 10-2 Vue de la fiche RJ11
Tableau 10-1 Pays pris en charge par l'EM 241
Réglage des Pays
commutateurs
00 Australie
01 Autriche
02 Belgique
05 Canada
08 Danemark
09 Finlande
10 France
11 Allemagne
12 Grèce
16 Irlande
18 Italie
22 Luxembourg
25 Pays-Bas
26 Nouvelle Zélande
27 Norvège
30 Portugal
34 Espagne
35 Suède
36 Suisse
38 Royaume-Uni
39 Etats-Unis d'Amérique
Connexion inverse
autorisée
