Exemple : Opérations Transférer message de mémoire tampon et Recevoir
P
P
A
L

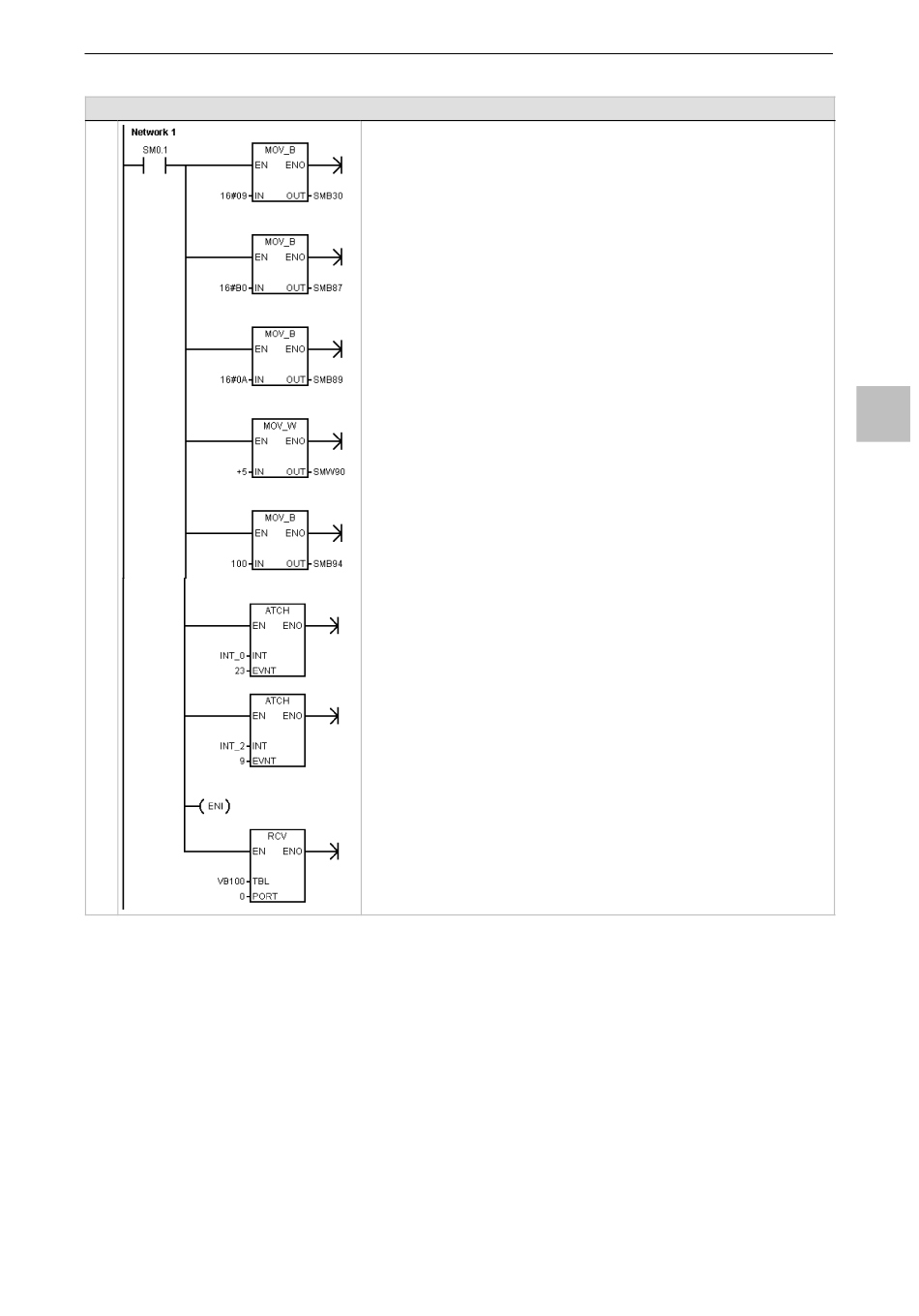

NETWORK 1 //Ce programme recevra une chaîne de caractères jusqu'à
//détection d'un caractère de saut de ligne.
//Le message sera alors retransmis à l'émetteur.
LD SM0.1 //Premier cycle :
MOVB 16#09, SMB30 //1. Initialiser la communication programmable :
//
//
//
MOVB 16#B0, SMB87 //2. Initialiser l'octet de commande RCV :
//
//
//
//
MOVB 16#0A, SMB89 //3. Définir caractère de fin de message
//
MOVW +5, SMW90 //4. Définir délai d'inactivité de ligne
//
MOVB 100, SMB94 //5. Définir nombre maximal de caractères
//
ATCH INT_0, 23 //6. Associer l'interruption 0
//
ATCH INT_2, 9 //7. Associer l'interruption 2
//
ENI //8. Valider les interruptions utilisateur
RCV VB100, 0 //9. Valider boîte de réception avec mémoire tampon à
//
Jeu d'opérations S7-200
- Sélectionner 9600 bauds.
- Sélectionner 8 bits de données.
- Sélectionner pas de parité.
- RCV validé.
- Détecter caractère de fin de message.
- Détecter condition de ligne inactive comme
condition de début de message.
à OA hexa (saut de ligne).
à 5 ms.
à 100.
à l'événement Réception achevée.
à l'événement Emission achevée.
VB100.
