Comparaison des temps de rotation du jeton
Le tableau 7-11 présente les différents temps de rotation du jeton en fonction du nombre de stations, de la
quantité de données et du débit. Ces temps sont valables lorsque l'on utilise les opérations NETR (Lire
depuis réseau) et NETW (Ecrire dans réseau) avec la CPU S7-200 ou d'autres maîtres.

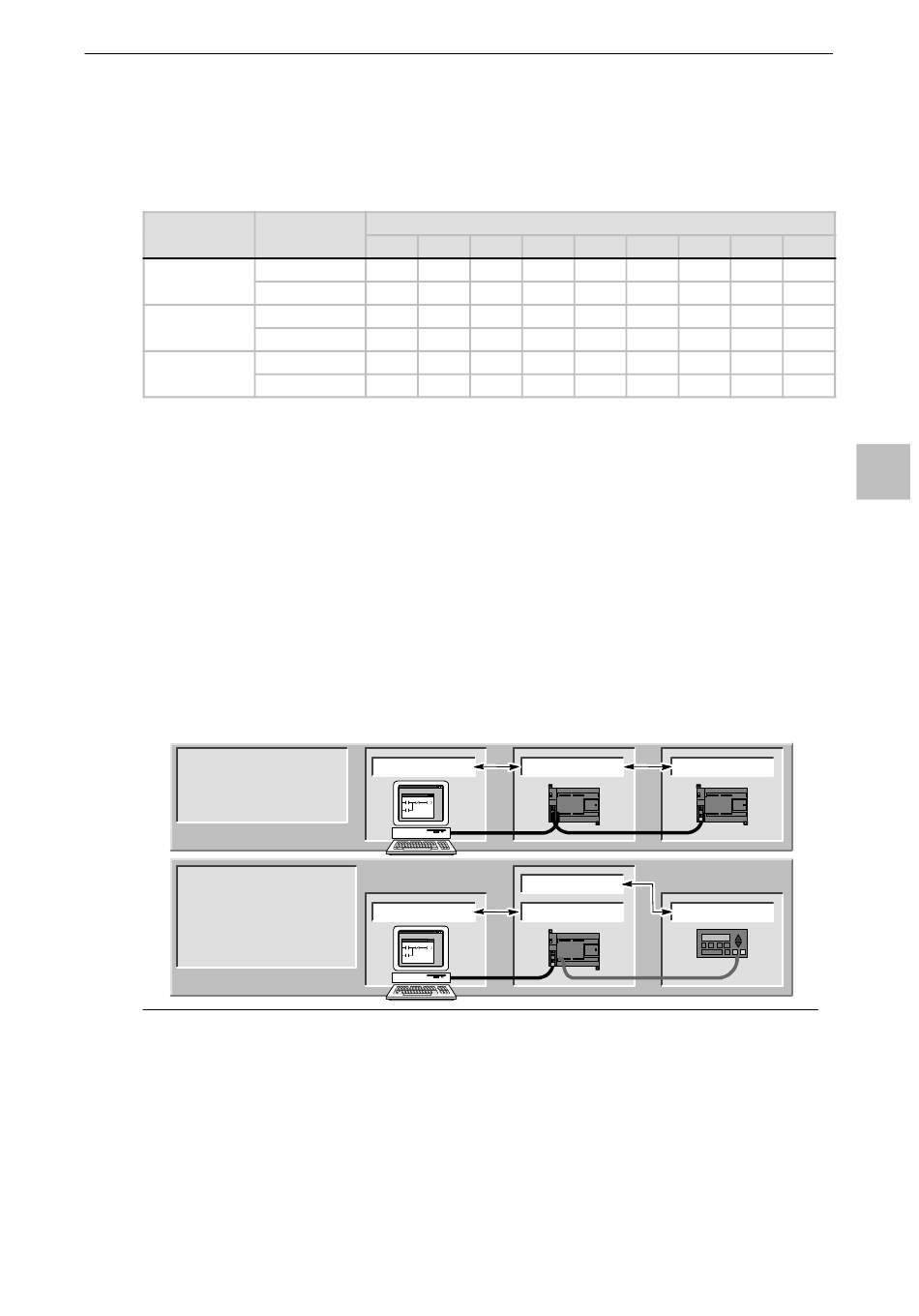

Tableau 7-11 Temps de rotation du jeton (en secondes)
Octets Octets
Débit Débit
transférés
9 6 kilobauds 9,6 kilobauds
19,2 kilobauds 19 2 kilobauds
187,5 kilobauds 187 5 kilobauds
Compréhension des liaisons reliant les unités d'un réseau
Les unités d'un réseau communiquent par l'intermédiaire de liaisons individuelles qui sont des connexions
privées entre les unités maîtres et esclaves. Comme illustré dans la figure 7-32, les protocoles de
communication diffèrent dans leur façon de gérer les liaisons :
Le protocole PPI utilise une liaison partagée entre toutes les unités du réseau.
-
Les protocoles PPI évolué, MPI et PROFIBUS utilisent des liaisons distinctes pour chaque paire
-
d'unités communiquant l'une avec l'autre.
Ainsi, lorsque vous utilisez PPI évolué, MPI ou PROFIBUS, un deuxième maître ne peut pas perturber une
liaison qui a été établie entre un maître et un esclave. Les CPU S7-200 et les EM 277 réservent toujours
une liaison pour STEP 7-Micro/WIN et une liaison pour des unités HMI. Les autres maîtres ne peuvent pas
utiliser ces liaisons réservées. Vous êtes ainsi assuré de pouvoir raccorder au moins une station de
programmation et au moins une unité HMI à la CPU S7-200 ou à l'EM 277 lorsque le maître utilise un
protocole prenant en charge les liaisons, comme PPI évolué.
PPI
Toutes les unités partagent
une liaison commune.
PPI évolué
MPI
PROFIBUS
Chaque unité communique
par l'intermédiaire d'une
liaison distincte.
Figure 7-32 Gestion des liaisons de communication
Nombre de maîtres
2 3 4
1 0,30 0,44 0,59
16 0,33 0,50 0,66
1 0,15 0,22 0,30
16 0,17 0,25 0,33
1 0,009 0,013 0,017
16 0,011 0,016 0,021
Liaison PPI
Liaison 1
Communication via un réseau
5 6 7 8
0,74 0,89 1,03 1,18
0,83 0,99 1,16 1,32
0,37 0,44 0,52 0,59
0,41 0,50 0,58 0,66
0,022 0,026 0,030 0,035
0,026 0,031 0,037 0,042
Liaison PPI Liaison PPI
Liaison 2
Liaison 1
Chapitre 7
9 10
1,33 1,48
1,49 1,65
0,67 0,74
0,74 0,83
0,039 0,043
0,047 0,052
7
Liaison 1
