Exemples de configurations de réseau utilisant des unités Ethernet ou
Internet
Dans la configuration présentée à la figure 7-19, une
liaison Ethernet permet à STEP 7-Micro/WIN de
communiquer avec l'une quelconque des CPU S7-200 qui
utilisent un module Ethernet (CP 243-1) ou un module
Internet (CP 243-1 IT). Les CPU S7-200 peuvent
échanger des données via la liaison Ethernet. Il est
possible d'utiliser un programme de navigation standard
s'exécutant sur le PC avec STEP 7-Micro/WIN pour
accéder à la page d'accueil du module Internet
(CP 243-1 IT).
Pour les réseaux Ethernet, vous configurez Pour les réseaux Ethernet, vous configurez
STEP 7-Micro/WIN afin qu'il utilise le protocole TCP/IP.
Conseil
L'application Paramétrage interface PG/PC présente au moins deux choix TCP/IP. Le choix
TCP/IP -> NdisWanlp n'est pas autorisé pour le S7-200.
Dans la boîte de dialogue Paramétrage interface PG/PC, les options dépendent du type de l'interface
-
Ethernet fournie dans votre PC. Sélectionnez l'interface qui raccorde votre ordinateur au réseau
Ethernet où est connecté le module CP 243-1 ou CP 243-1 IT.
Dans la boîte de dialogue "Communication", vous devez entrer l'adresse ou les adresses IP éloignées
-
de chacun des modules Ethernet/Internet avec lesquels vous désirez communiquer.
Communication via un réseau
STEP 7-Micro/WIN
S7-200 CP 243-1

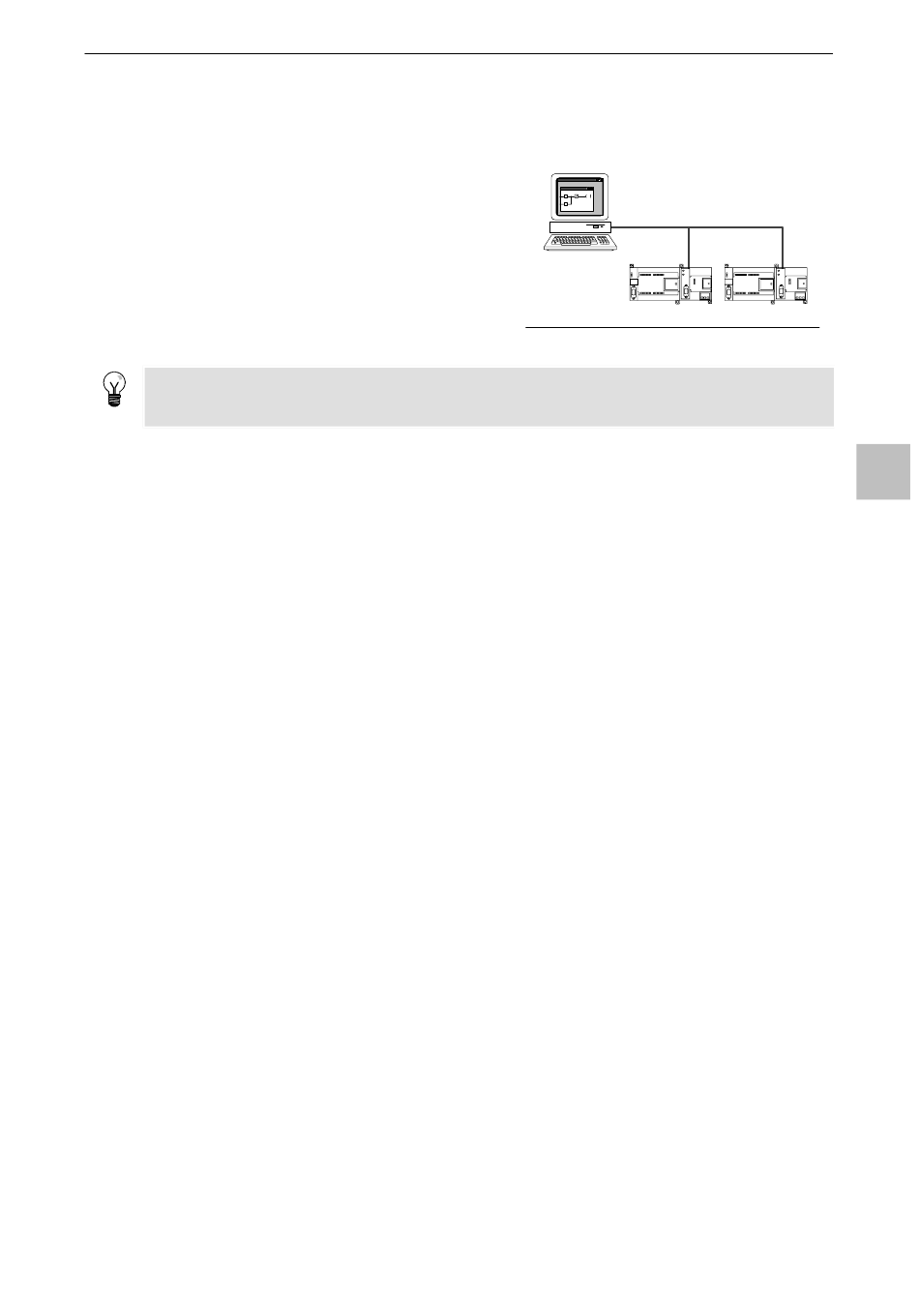

Figure 7-19 Réseau Ethernet 10/100 Mbauds
Chapitre 7
S7-200 CP 243-1 IT
