Automate programmable S7-200 Manuel système
EM 231 pour thermocouples, 4 entrées analogiques
(6ES7 231-7PD22-0XA0)
M
Alimentation 24 V--
Figure A-19
Compatibilité
Les modules pour thermocouples et capteurs RTD sont conçus pour fonctionner avec les CPU 222,
CPU 224, CPU 226 et CPU 226XM.
Conseil
Les modules pour thermocouples et capteurs RTD sont au maximum de leurs performances lorsqu'ils
sont installés dans un environnement de température stable.
Le module pour thermocouples, par exemple, comporte un circuit de compensation de soudure froide
spécial qui mesure la température au niveau des connecteurs du module et apporte les modifications
nécessaires à la mesure afin de compenser les différences entre la température de référence et la
température au niveau du module. Des erreurs supplémentaires sont introduites si la température
ambiante varie rapidement dans la zone où le module EM 231 pour thermocouples est installé.
Pour obtenir une précision et une répétabilité maximales, nous vous recommandons donc de monter les
modules S7-200 pour thermocouples et capteurs RTD à des emplacements où la température ambiante
A
est stable.
Immunité au bruit
Utilisez à cet effet des fils blindés afin d'obtenir une meilleure immunité aux bruits. Si vous n'utilisez pas une
voie d'entrée de thermocouple, court-circuitez les entrées de voie inutilisées ou connectez-les à une autre
voie en parallèle.
374
+ - + - + - + -
A+ A - - B+ B- - C+ C- - D+ D- -
EM 231
AI 4
Configuration
L+
+
-

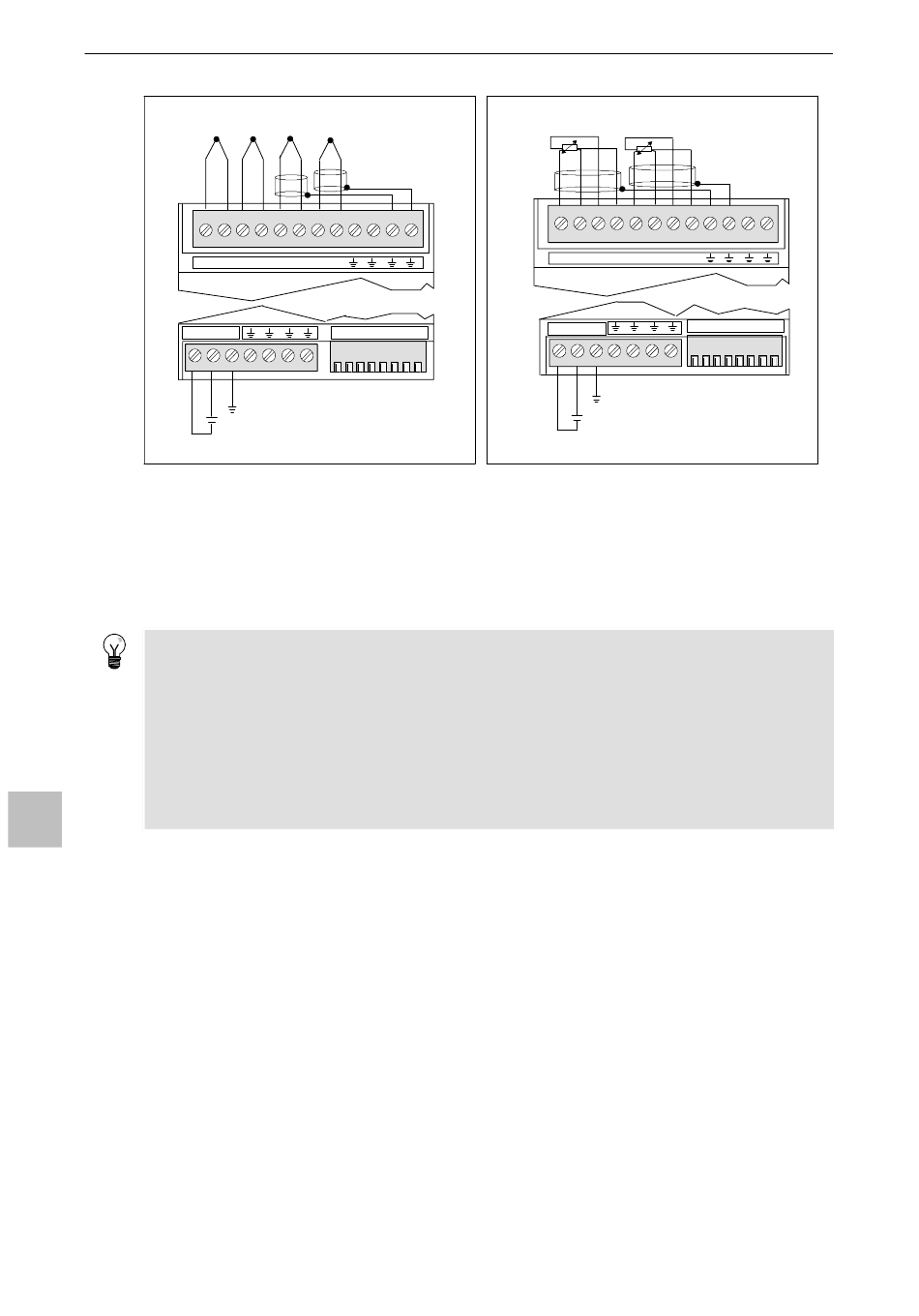

Identification des connexions pour les modules EM 231 pour thermocouples et pour capteurs RTD
EM 231 pour capteurs RTD, 2 entrées analogiques
(6ES7 231-7PB22-0XA0)
A+ A - - a+ a- - B+ B- - b+ b- -
EM 231
AI 2 x RTD
Configuration
M L+
+
-
Alimentation 24 V--
