Configuration d'un modem éloigné
Le modem éloigné est le modem qui est connecté
au S7-200. Si le modem éloigné est un module
modem EM 241, aucune configuration n'est
requise. Si vous vous connectez à un modem
autonome ou à un modem cellulaire, vous devez
configurer la connexion.
Assistant
d'extension
L'assistant d'extension de modem configure le
de modem
modem éloigné qui est relié à la CPU S7-200. Des
configurations de modem spéciales sont
nécessaires pour communiquer correctement avec
l'interface RS-485 semi-duplex de la CPU S7-200.
Il vous suffit de sélectionner le type de modem et
d'entrer les informations en vous laissant guider
par l'assistant. Reportez-vous à l'aide en ligne pour par l'assistant Reportez vous à l'aide en ligne pour
plus d'informations.
Configuration d'un câble PPI multi-maître pour le fonctionnement avec un
modem éloigné
Le câble RS-232/PPI multi-maître permet
d'envoyer des chaînes de commandes AT de
modem lors de la mise sous tension du câble.
Notez que cette configuration est nécessaire
uniquement s'il faut modifier les paramétrages par
défaut du modem (voir figure 7-27).
Vous pouvez indiquer des commandes de modem
dans le champ Général. La commande de réponse
automatique est le seul paramétrage par défaut.
Vous pouvez indiquer des commandes
d'autorisation de téléphone cellulaire et des
numéros PIN dans le champ Autorisation du
téléphone cellulaire, par exemple +CPIN=1234.
Chaque chaîne de commande sera envoyée
séparément au modem et sera précédée de la
commande AT de demande d'attention du modem.
Ces commandes seront initialisées à l'intérieur du
câble par sélection du bouton "Programme/Test".
Notez que le dessin décrit les réglages de
commutateurs recommandés en fonction des commutateurs recommandés en fonction des
paramètres sélectionnés.
Lorsque vous configurez le câble RS-232/PPI multi-maître avec STEP 7-Micro/WIN, vous devez connecter
le connecteur RS-485 à une CPU S7-200 qui constitue la source de courant 24 V nécessaire au
fonctionnement du câble. Vérifiez que la CPU S7-200 est bien sous tension.
Une fois la configuration STEP 7-Micro/WIN du câble RS-232/PPI multi-maître achevée, déconnectez le
câble du PC et connectez-le au modem. Mettez le modem et le câble hors tension, puis sous tension. Vous
pouvez maintenant utiliser le câble pour le mode éloigné dans un réseau PPI multi-maître.
Conseil
Votre modem doit être réglé sur les paramètres d'usine par défaut pour que vous puissiez l'utiliser avec un
câble PPI multi-maître.
Communication via un réseau

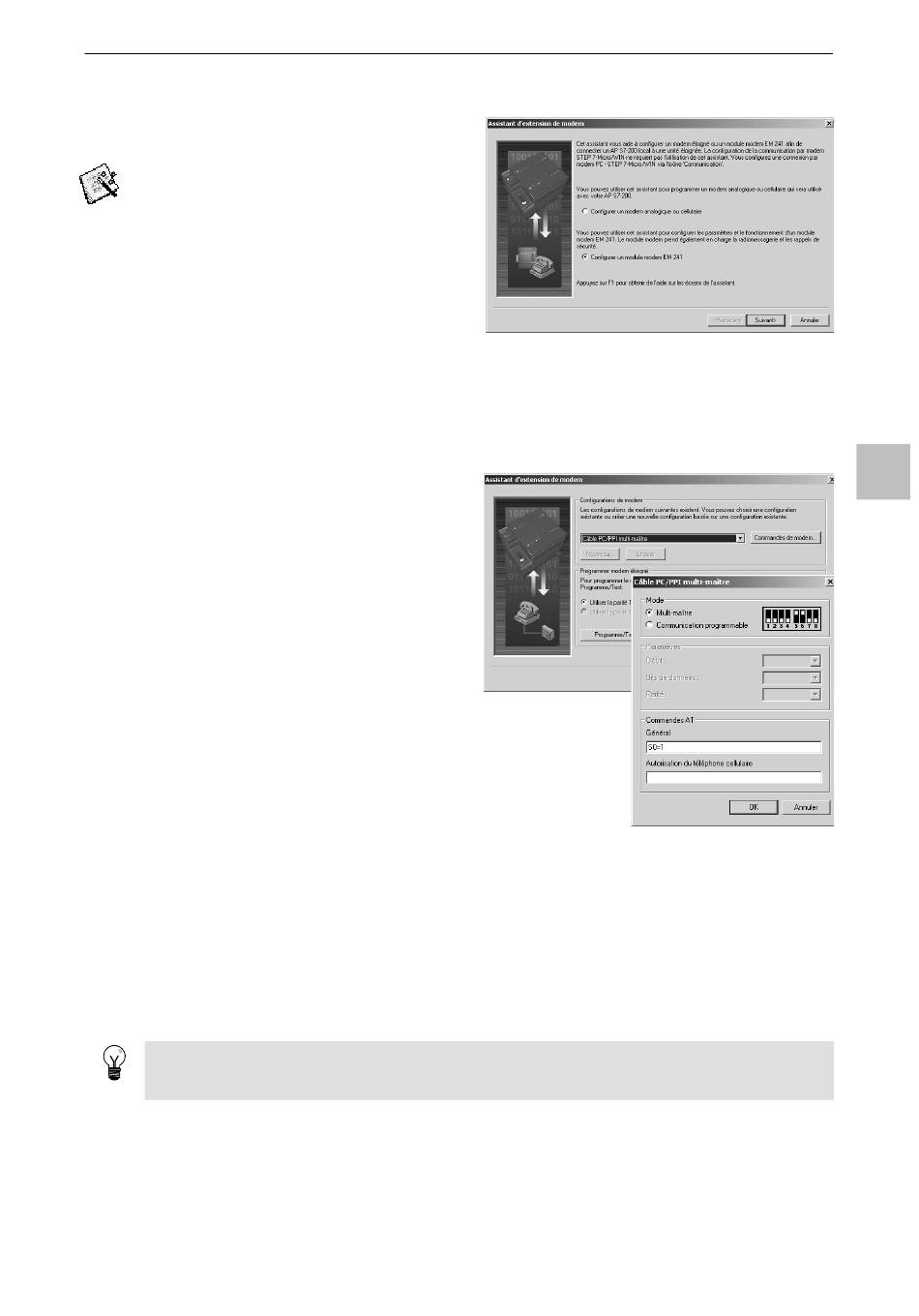

Figure 7-26 Assistant d'extension de modem
Figure 7-27 Assistant d'extension de modem : envoi de
commandes de modem
