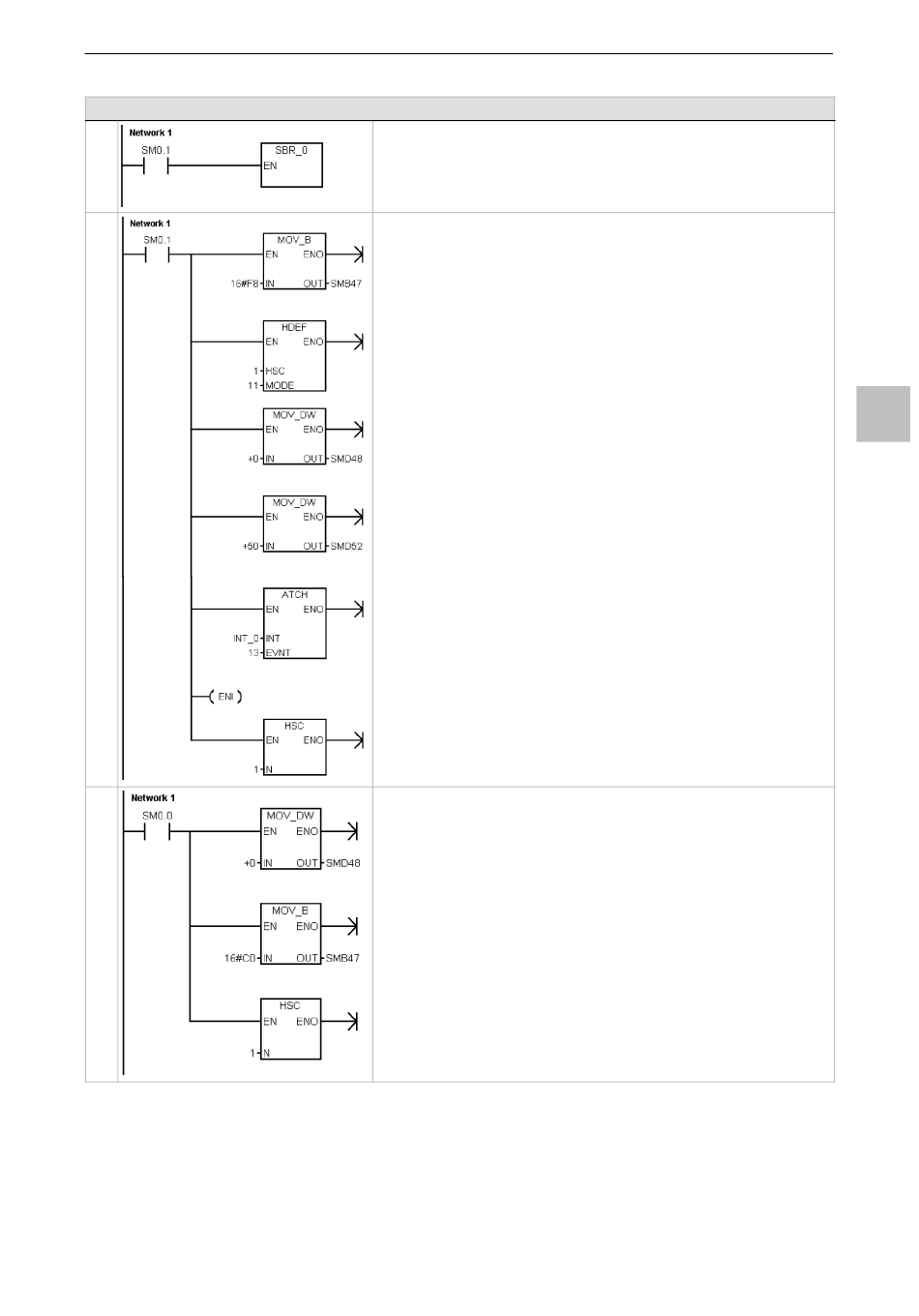

Exemple : Opération Activer compteur rapide
P
P
A
L
S
B
R
0
I
N
T
0
NETWORK 1 //Appeler SBR_0 au premier cycle.
LD SM0.1
CALL SBR_0
NETWORK 1 //Au premier cycle, configurer HSC1 :
//1. Valider le compteur.
// - Ecrire nouvelle valeur en cours.
// - Ecrire nouvelle valeur prédéfinie.
// - Définir incrémentation comme sens initial de comptage.
// - Définir activité entrées de démarrage et de mise à 0 à
niveau
// haut.
// - Sélectionner mode quadruple.
//2. Configurer HSC1 pour quadrature de phase
// avec entrées de mise à zéro et de démarrage.
//3. Effacer valeur en cours de HSC1
//4. Poser valeur prédéfinie de HSC1 égale à 50.
//5. Quand valeur en cours de HSC1 = valeur prédéfinie,
// associer événement 13 à programme d'interruption INT_0.
//6. Valider tous les événements d'interruption
//7. Programmer HSC1
LD SM0.1
MOVB 16#F8, SMB47
HDEF 1, 11
MOVD +0, SMD48
MOVD +50, SMD52
ATCH INT_0, 13
ENI
HSC 1
NETWORK 1 //Programmer HSC1 :
//1. Effacer valeur en cours de HSC1
//2. Sélectionner écrire uniquement une nouvelle valeur en cours
// et laisser HSC1 validé.
LD SM 0.0
MOVD +0, SMD48
MOVB 16#C0, SMB47
HSC 1
Jeu d'opérations S7-200 Chapitre 6
