Durée d'utilisation électrique des relais
La figure A-1 présente les performances typiques données par les fournisseurs de relais. Les performances
effectives peuvent varier selon votre application spécifique.
Un circuit de protection externe adapté à la charge allongera la durée d'utilisation des contacts.
4000
2 A
charge résistive 250 V~
charge résistive 30 V--
1000
500
300
100
charge inductive 250 V~ (p.f.=0.4)
charge inductive 30 V-- (L/R=7ms)
0 1 2
Courant d'exploitation nominal (A)

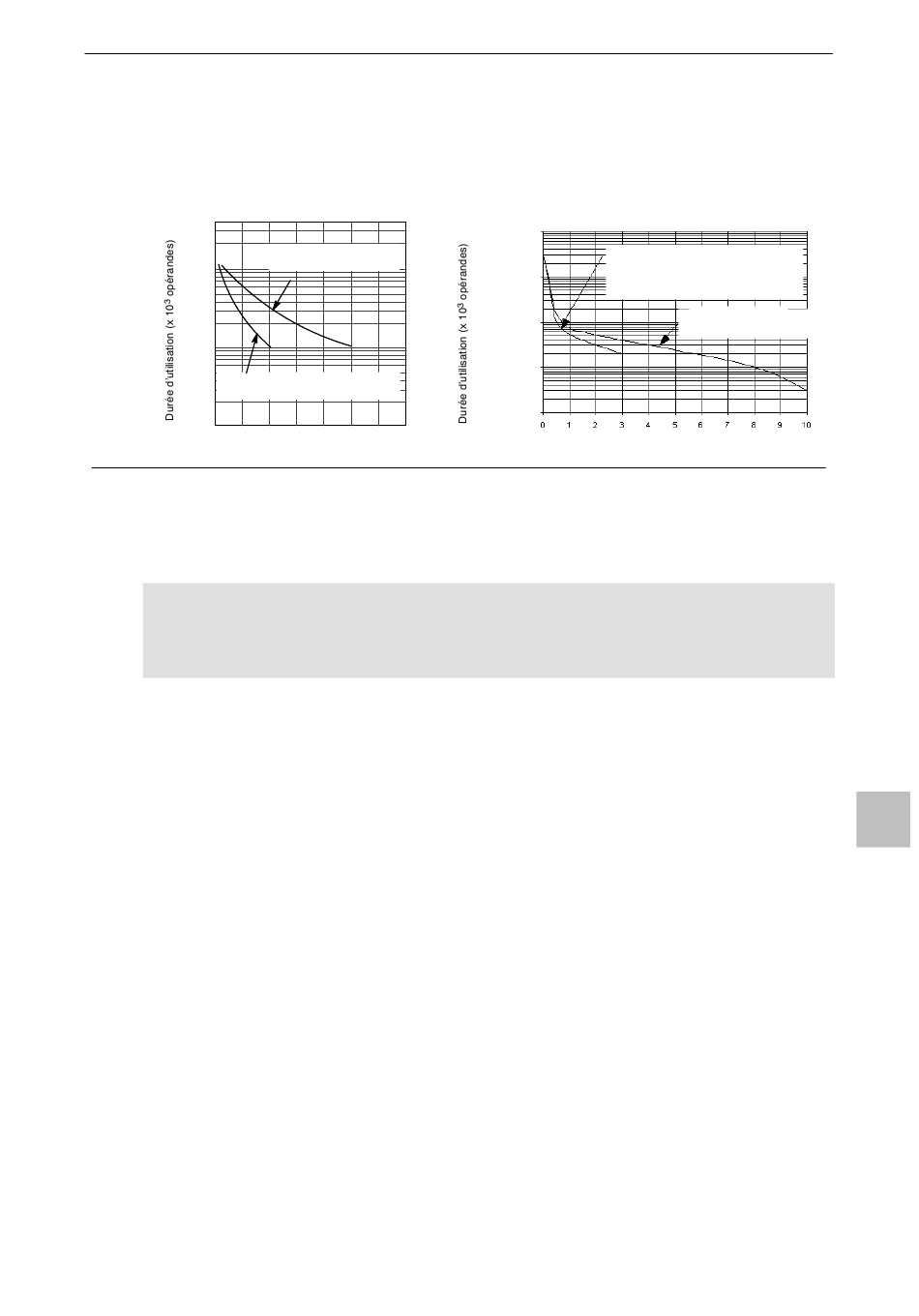

Figure A-1 Durée d'utilisation électrique des relais pour 2 A et 10 A
Caractéristiques techniques
Toutes les CPU et tous les modules d'extension de la famille S7-200 présentent les caractéristiques
techniques énumérées dans le tableau A-1.
Nota
Lorsqu'un contact mécanique active un courant de sortie vers la CPU S7-200 ou un module d'extension
TOR quelconque, il envoie un signal "1" aux sorties TOR pendant environ 50 microsecondes. Vous devez
tenir compte de ce fait, notamment si vous utilisez des unités qui réagissent à des impulsions de courte
durée.
10 A
3 4 5 6 7
Caractéristiques techniques
100 000 000
Charge inductive 230 V~ selon
CEI 947-5-1 CA15 de 0 A à 3 A
10 000 000
Charge inductive 24 V-- selon
CEI 947-5-1 CC13 de 0 A à 2 A
1 000 000
100 000
10 000
Courant d'exploitation nominal (A)
Annexe A
Charge résistive 230 V~
Charge résistive 24 V--
