Automate programmable S7-200 Manuel système
Configuration du débit et de l'adresse de réseau pour STEP 7-Micro/WIN
Vous devez configurer le débit et l'adresse de réseau pour STEP 7-Micro/WIN. Le débit doit correspondre à
celui des autres unités raccordées au réseau et l'adresse de réseau doit être univoque.
Typiquement, vous ne modifierez pas l'adresse de réseau (définie à 0) pour STEP 7-Micro/WIN. Mais si
votre réseau inclut un autre progiciel de programmation, vous devrez peut-être changer l'adresse de réseau
de STEP 7-Micro/WIN.
Comme illustré à la figure 7-3, il est très simple de configurer
le débit et l'adresse de réseau pour STEP 7-Micro/WIN.
Cliquez sur l'icône Communication dans la barre d'exploration,
puis procédez comme suit :
1. Double-cliquez sur l'icône dans la fenêtre "Configuration
de la communication".
2. Cliquez sur le bouton "Propriétés" dans la boîte de
dialogue "Paramétrage interface PG/PC".
3. Sélectionnez l'adresse de réseau pour
STEP 7-Micro/WIN.
4. Sélectionnez le débit pour STEP 7-Micro/WIN.
7
Configuration du débit et de l'adresse de réseau pour le S7-200
Vous devez également configurer le débit et l'adresse de réseau pour le S7-200 ; ils sont stockés dans le
bloc de données système du S7-200. Une fois les paramètres sélectionnés pour le S7-200, vous devez
charger le bloc de données système dans le S7-200.
Le débit par défaut pour chaque interface du S7-200 est de
9,6 kilobauds et l'adresse de réseau par défaut est 2.
Servez-vous de STEP 7-Micro/WIN pour définir le débit et
l'adresse de réseau du S7-200 (voir figure 7-4). Sélectionnez
l'icône Bloc de données système dans la barre d'exploration
ou la commande Affichage > Composante > Bloc de
données système, puis procédez comme suit :
1. Sélectionnez l'adresse de réseau pour le S7-200.
2. Sélectionnez le débit pour le S7-200.
3. Chargez le bloc de données système dans le S7-200.
Conseil
Vous pouvez sélectionner toutes les options de débit. STEP 7-Micro/WIN valide cette sélection lors du
chargement du bloc de données système dans la CPU. Les choix de débit qui empêcheraient
STEP 7-Micro/WIN de communiquer avec le S7-200 ne sont pas chargés dans la CPU.
212

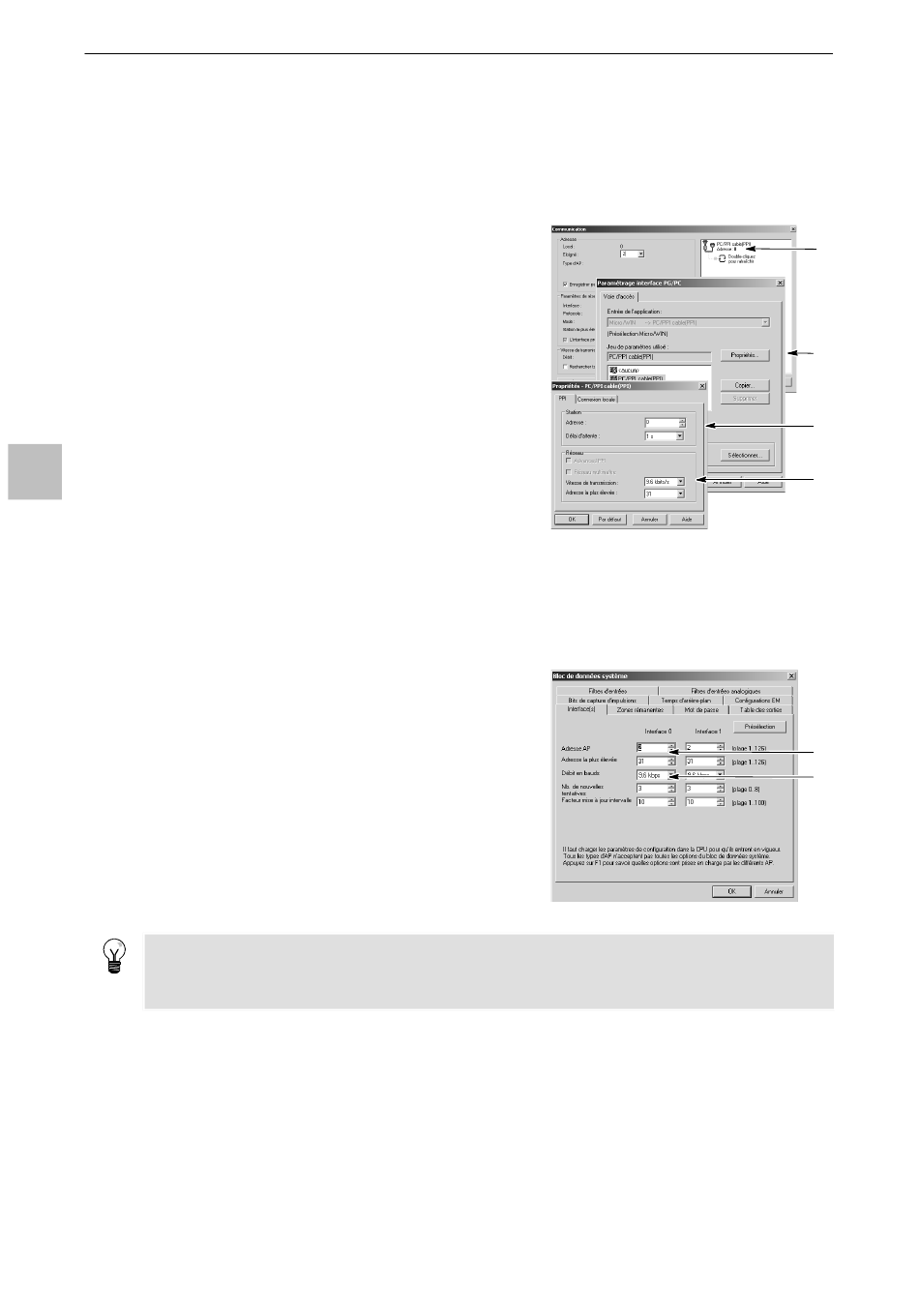

Figure 7-3 Configuration de
STEP 7-Micro/WIN
Figure 7-4 Configuration de la CPU S7-200
1.
2.
3.
4.
1.
2.
