Automate programmable S7-200 Manuel système
N (- -)
L (+)
1L 0.0 0.1 0.2 0.3
1M
A
Figure A-5
Tableau A-8 Brochage de l'interface de communication du S7-200
Connecteur
Br. 1
Br. 5
356
CPU 226 CC/CC/CC (6ES7 216-2AD22-0XB0)
CPU 226XM CC/CC/CC (6ES7 216-2AF22-0XB0)
+
M 1L+ 0.0 0.1 0.2 0.3 0.4 0,5 0.6 0.7
1M 0.0 0.1 0.2 0.3 0.4 0,5 0.6 0.7
CPU 226 CA/CC/Relais (6ES7 216-2BD22-0XB0)
CPU 226XM CA/CC/Relais (6ES7 216-2BF22-0XB0)
N (- -)
L (+)
2L 0.4 0,5 0.6
0.0 0.1 0.2 0.3 0.4 0,5 0.6 0.7 1.0 1.2 1.2 1.3 1.4

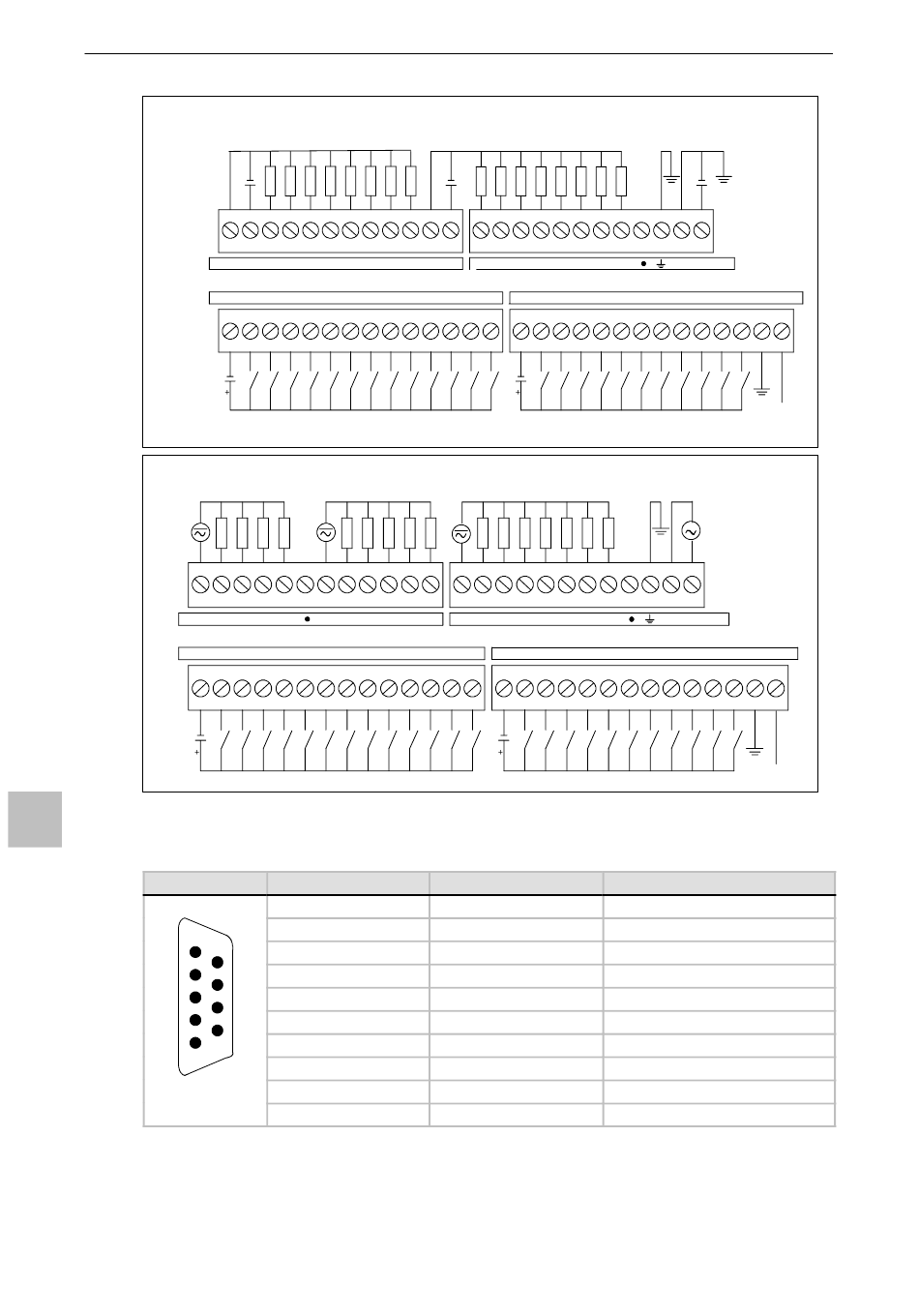

Schémas de câblage des CPU 226 et CPU 226XM
Numéro de broche
1
2
3
Br 6 Br. 6
4
5
6
Br. 9 Br. 9
7
8
9
Boîtier du connecteur
+
2M 2L+ 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7
1.0 1.2 1.2 1.3 1.4 2M 1.5 1.6 1.7 2.0 2.1 2.2 2.3 2.4
N (- -)
L (+)
0.7 1.0 3L 1.1 1.2 1.3 1.4 1.5 1.6 1.7
2M 1.5 1.6 1.7 2.0 2.1 2.2 2.3 2.4
Signal PROFIBUS
Blindage
Retour 24 V
RS-485, signal B
Demande pour émettre
Retour 5 V
+5 V
+24 V
RS-485, signal A
Non disponible
Blindage
Alim. 24 V--
+
M L+ CC
2.5 2.6 2.7
Sortie d'alimentation de capteur
Alim. 120/240 V~
M L+ CC
2.5 2.6 2.7
24 V--
Sortie d'alimentation de capteur
Interface 0/Interface 1
Terre du châssis
Potentiel de référence de la logique
RS-485, signal B
Demande pour émettre RTS (TTL)
Potentiel de référence de la logique
+5 V, résistance série 100 Ω
+24 V
RS-485, signal A
Sélection protocole 10 bits (entrée)
Terre du châssis
M L+
24 V--
N L1
