Utilisation du câble RS-232/PPI multi-maître S7-200 avec STEP 7-Micro/WIN 3.2,
Service Pack 4 (ou plus)
Pour le raccordement direct à votre ordinateur personnel :
Réglez le mode PPI (commutateur 5=1).
-
Activez Local (commutateur 6=0).
-
Pour le raccordement à un modem :
Réglez le mode PPI (commutateur 5=1).
-
Activez Eloigné (commutateur 6=1).
-

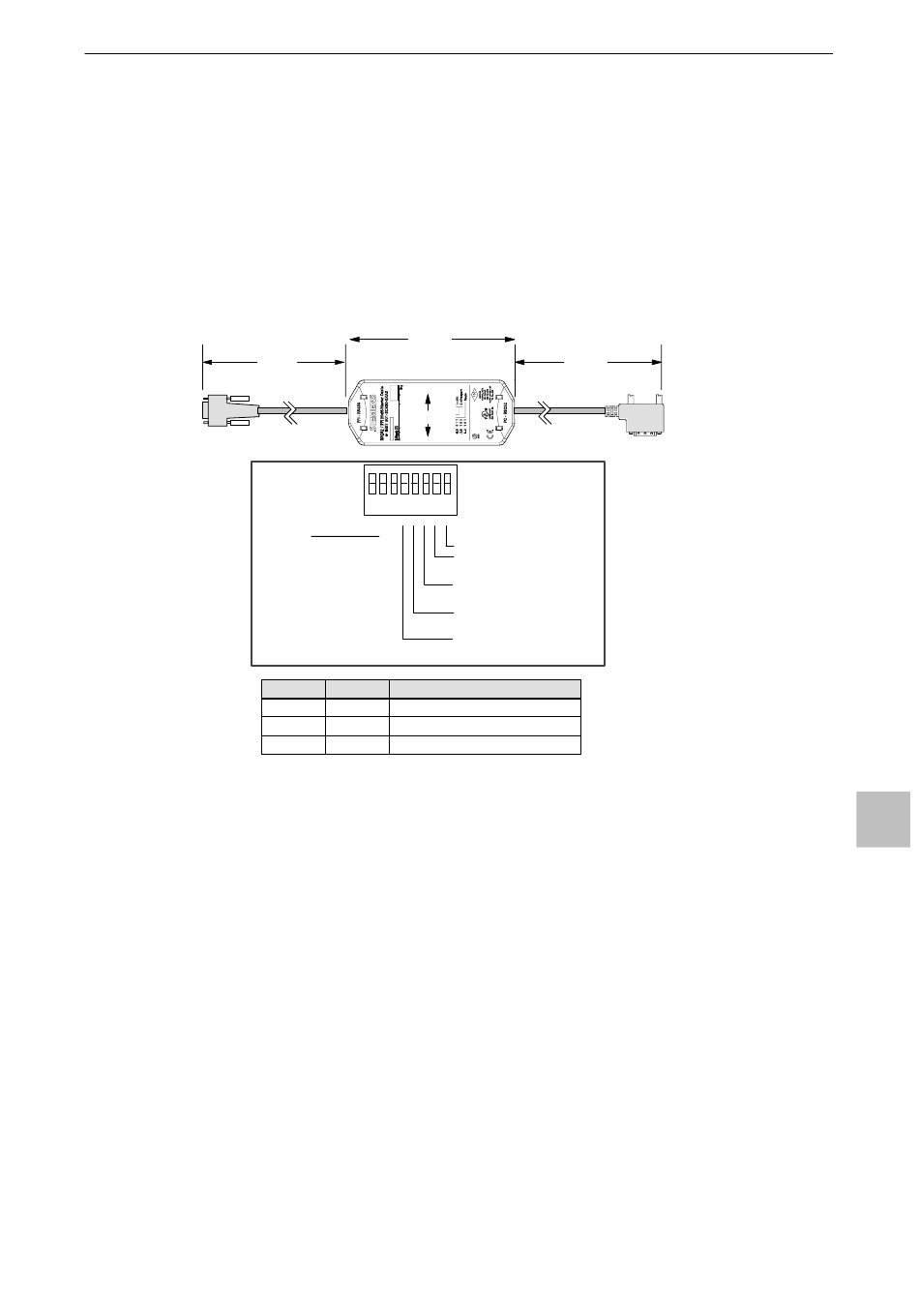

La figure A-40 présente les dimensions, l'étiquette et les DEL du câble RS-232/PPI multi-maître S7-200.
0,8 m
RS-232 COMM
Kbauds 123
115,2K
DEL
Tx
Rx
PPI
Figure A-40 Dimensions, étiquette et DEL pour le câble RS-232/PPI multi-maître S7-200
130 mm
51 mm
1
0
1 2 3 4 5 6 7 8
8
8 Réservé
110
57,6K 111 7 1=10 bits
38,4K 000 0=11 bits
19,2K 001 6 1=Eloigné
9,6K 010 0= Local
4,8K 011 5 1=PPI
2,4K 100 0=PPI/Comm. prog.
1,2K 101 4 Réservé
Couleur Description
Verte Indicateur d'émission RS-232
Verte Indicateur de réception RS-232
Verte Indicateur d'émission RS-485
Caractéristiques techniques
4,7 m
RS-485 COMM
