Configuration d'une connexion par modem
Une connexion associe un nom d'identification aux propriétés physiques de la connexion. Pour un modem
téléphonique, ces propriétés incluent le type de modem, la sélection des protocoles 10 bits ou 11 bits et les
délais d'attente. Pour les modems cellulaires, la connexion permet de définir un code d'identification
personnel (PIN) et d'autres paramètres. Pour les modems radio, il est possible de sélectionner le débit, la
parité, le contrôle de flux et d'autres paramètres.
Ajout d'une connexion
Servez-vous de l'assistant de connexion pour ajouter une nouvelle connexion et pour supprimer ou éditer
une connexion existante, comme illustré à la figure 7-24.
Assistant de
connexion
1. Double-cliquez sur l'icône dans la fenêtre "Configuration de la communication".
2. Double-cliquez sur le câble PC/PPI pour ouvrir la boîte de dialogue "Paramétrage interface PG/PC".
Sélectionnez le câble PPI et cliquez sur le bouton Propriétés. Dans l'onglet "Connexion locale",
cochez la case "Utiliser le modem".
3. Double-cliquez sur l'icône Connexion du modem dans la boîte de dialogue "Communication".
4. Cliquez sur le bouton "Propriétés" pour afficher la boîte de dialogue des propriétés de la connexion
par modem.
5. Cliquez sur le bouton "Ajouter" pour lancer l'assistant d'ajout de connexion par modem.
7
6. Configurez la connexion en vous laissant guider par l'assistant.

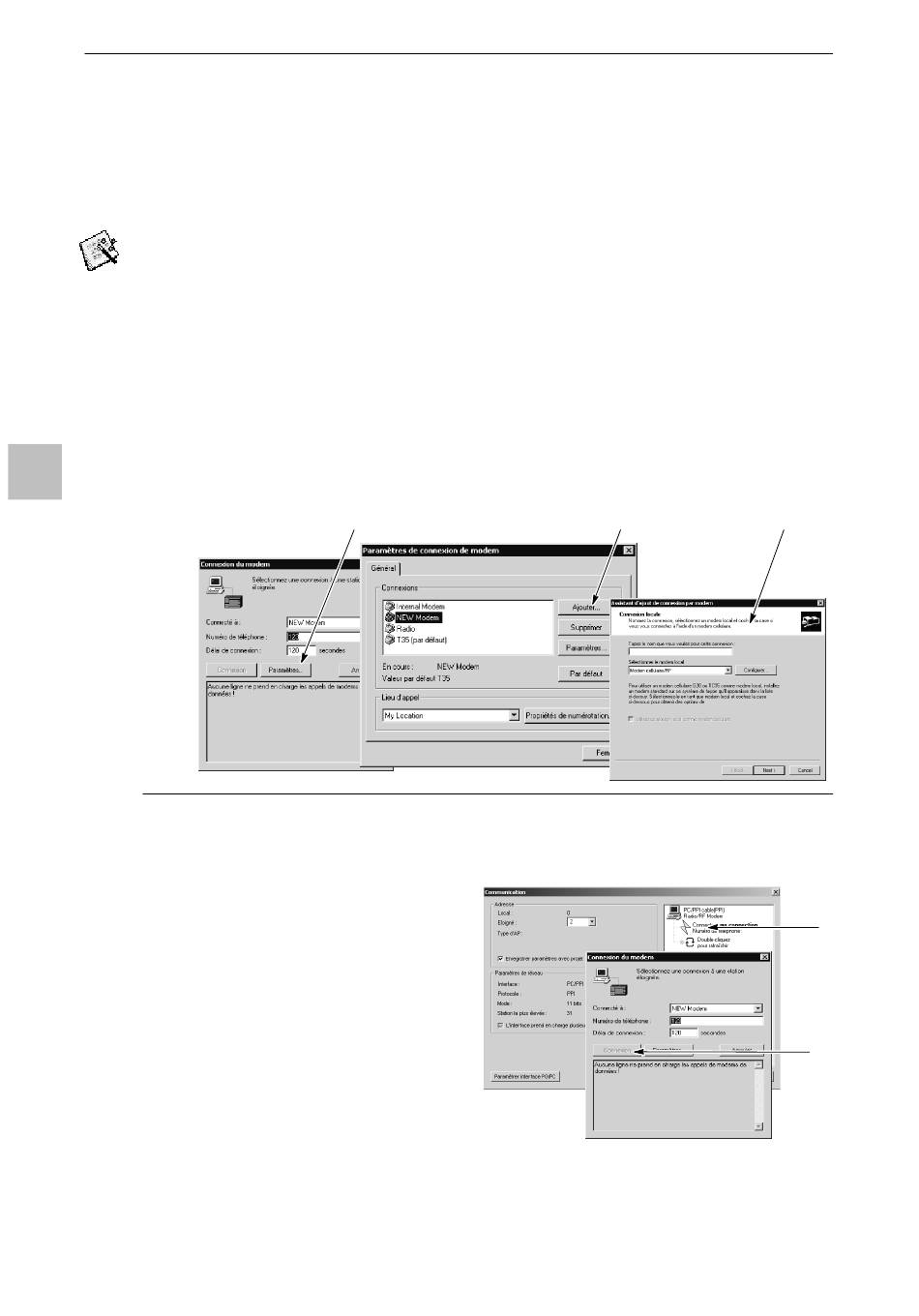

Figure 7-24
Liaison au S7-200 à l'aide d'un modem
Vous pouvez vous connecter à une CPU S7-200
une fois que vous avez ajouté une connexion par
modem.
1. Ouvrez la boîte de dialogue "Communication"
et double-cliquez sur l'icône "Connecter" pour
afficher la boîte de dialogue "Connexion du
modem".
2. Dans la boîte de dialogue "Connexion du
modem", cliquez sur "Connecter" pour
appeler le modem.
230
1.
Ajout d'une connexion par modem
5.
Figure 7-25 Connexion au S7-200
6.
1.
2.
