Siemens SIMATIC S7-200 Manuel D'utilisation page 148

Automate programmable S7-200 Manuel système

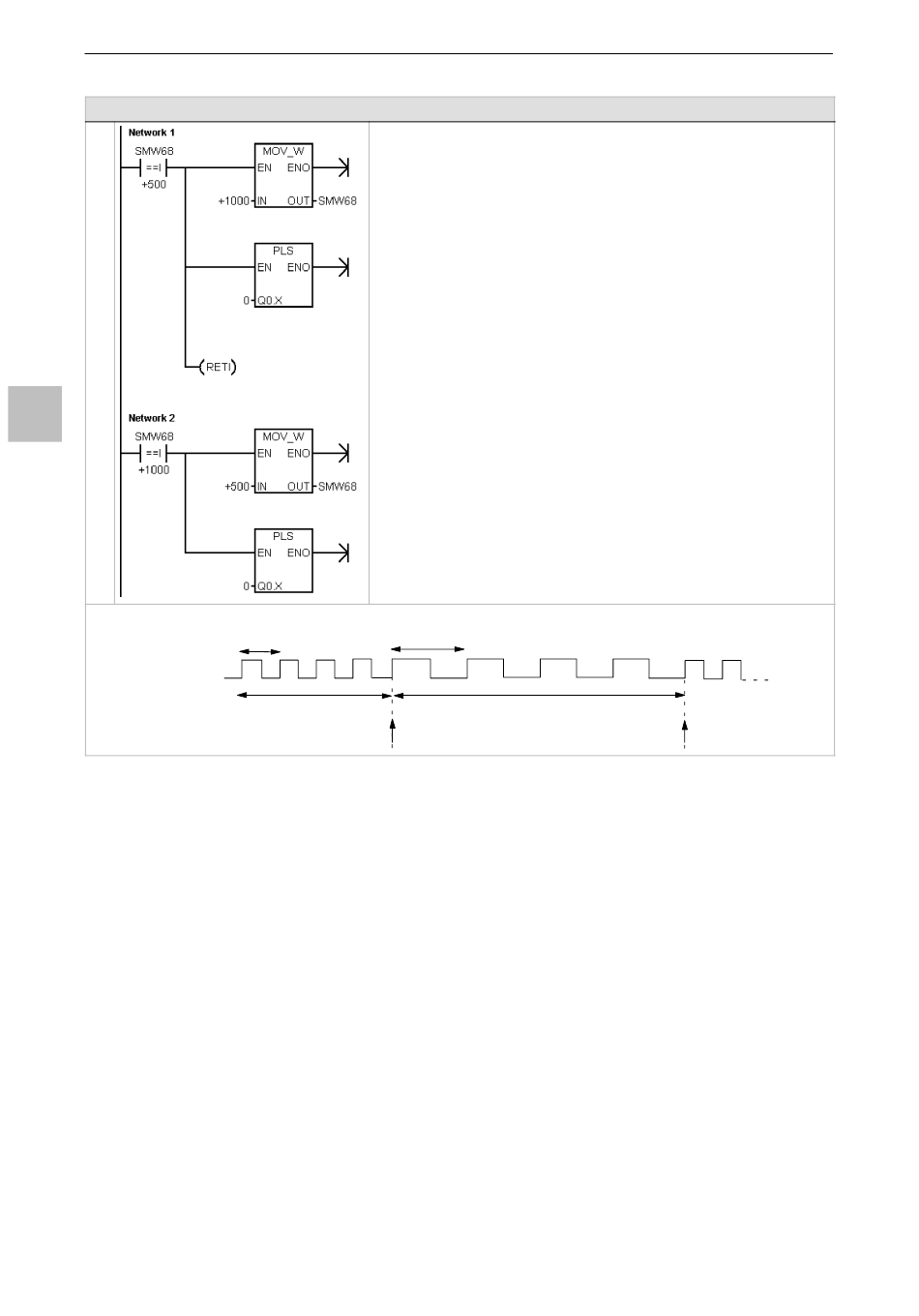

Exemple : Fonction PTO, mode segment unique, suite
I
N
T
0
6
Chronogramme
Q0.0
138
1 période
500 ms
4 périodes ou 4 impulsions
NETWORK 1 //Si période en cours = 500 ms :
//Définir période à 1000 ms et générer 4 impulsions.
LDW= SMW68, +500
MOVW +1000, SMW68
PLS 0
CRETI
NETWORK 2 //Si période en cours = 1000 ms :
//Définir période à 500 ms et générer 4 impulsions.
LDW= SMW68, +1000
MOVW +500, SMW68
PLS 0
1 période
1000 ms
4 périodes ou 4 impulsions
L'interruption 0 se produit. L'interruption 0 se produit.
