Visualisation de l'état du programme en LIST
Vous pouvez surveiller l'état d'exécution de votre programme LIST instruction par instruction. Pour un
programme LIST, STEP 7-Micro/WIN visualise l'état des opérations qui sont affichées à l'écran.
STEP 7-Micro/WIN collecte des informations d'état dans le S7-200, en commençant à la première
instruction LIST en haut de la fenêtre de l'éditeur. Au fur et à mesure que vous faites défiler la fenêtre de
l'éditeur vers le bas, de nouvelles informations sont collectées dans le S7-200.
STEP 7-Micro/WIN actualise de manière continue
les valeurs à l'écran. Pour suspendre les mises à
jour de l'écran, cliquez sur le bouton Pause
déclenchée. Les données en cours restent à
l'écran jusqu'à ce que vous annuliez la sélection de
ce bouton.
Configuration des paramètres à afficher
dans le programme LIST
STEP 7-Micro/WIN permet d'afficher l'état de divers
paramètres pour les instructions LIST. Sélectionnez
la commande Outils > Options, puis l'onglet
"Visualisation d'état LIST" (voir figure 8-3).
Surveillance et modification des données dans le S7-200 à l'aide d'une
table de visualisation d'état
La table de visualisation d'état permet de lire,
d'écrire, de forcer et de surveiller des variables
lorsque le S7-200 exécute votre programme.
Sélectionnez la commande Affichage >
Composante > Table de visualisation d'état pour
créer une table de visualisation d'état. La figure 8-4
montre un exemple de table de visualisation d'état.
Vous pouvez créer plusieurs tables de visualisation
d'état.
STEP 7-Micro/WIN fournit des icônes dans une
barre d'outils pour manipuler la table de
visualisation d'état : Tri croissant, Tri décroissant,
Lecture unique, Ecrire tout, Forcer, Annuler le
forçage, Annuler tout forçage et Lire toutes les
valeurs forcées.
Pour sélectionner un format pour une cellule,
sélectionnez la cellule et cliquez sur le bouton droit
de la souris afin d'afficher le menu contextuel.
Guide de dépannage du matériel et

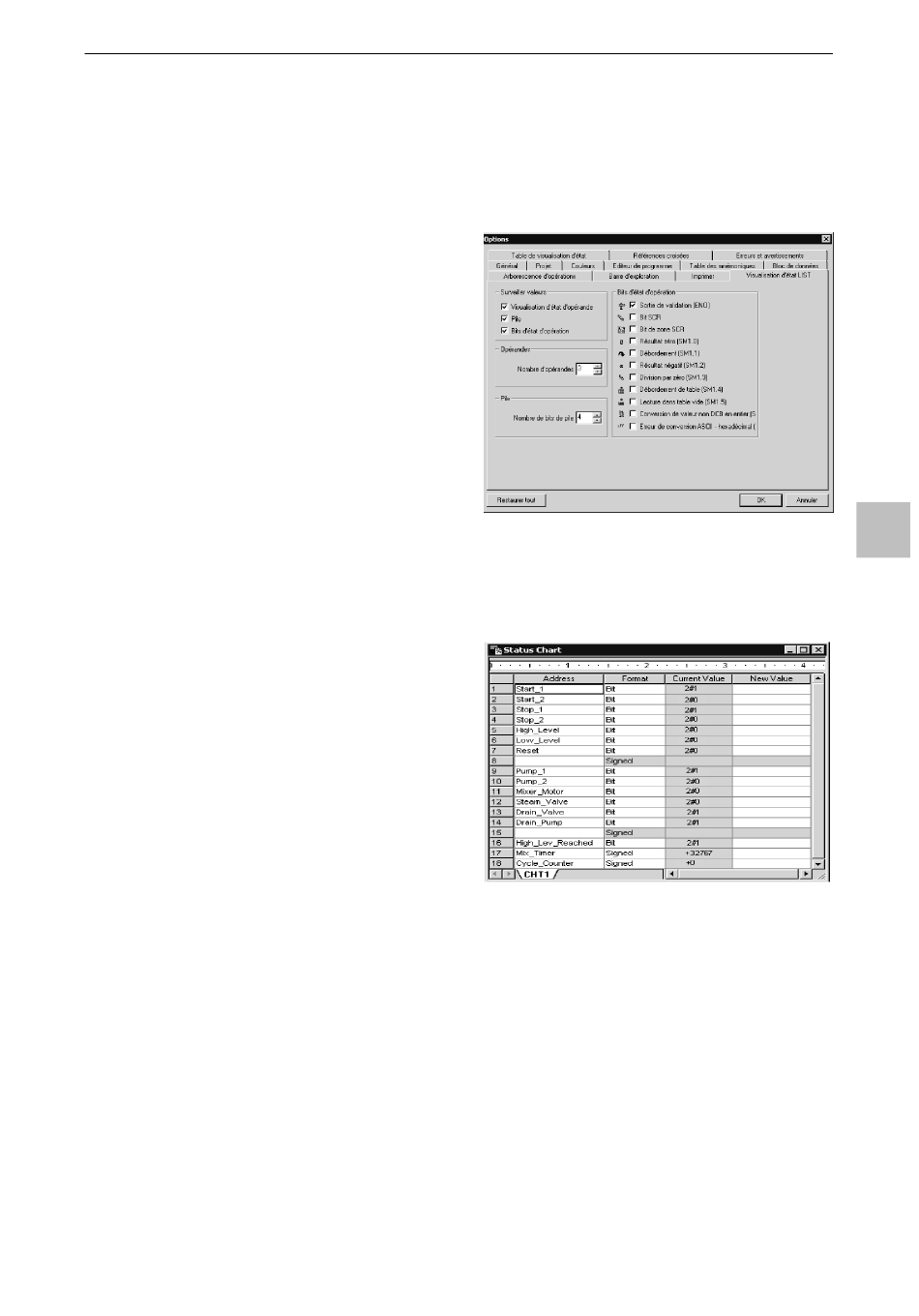

Figure 8-3 Options d'affichage pour la visualisation d'état
Figure 8-4 Table de visualisation d'état
