Automate programmable S7-200 Manuel système

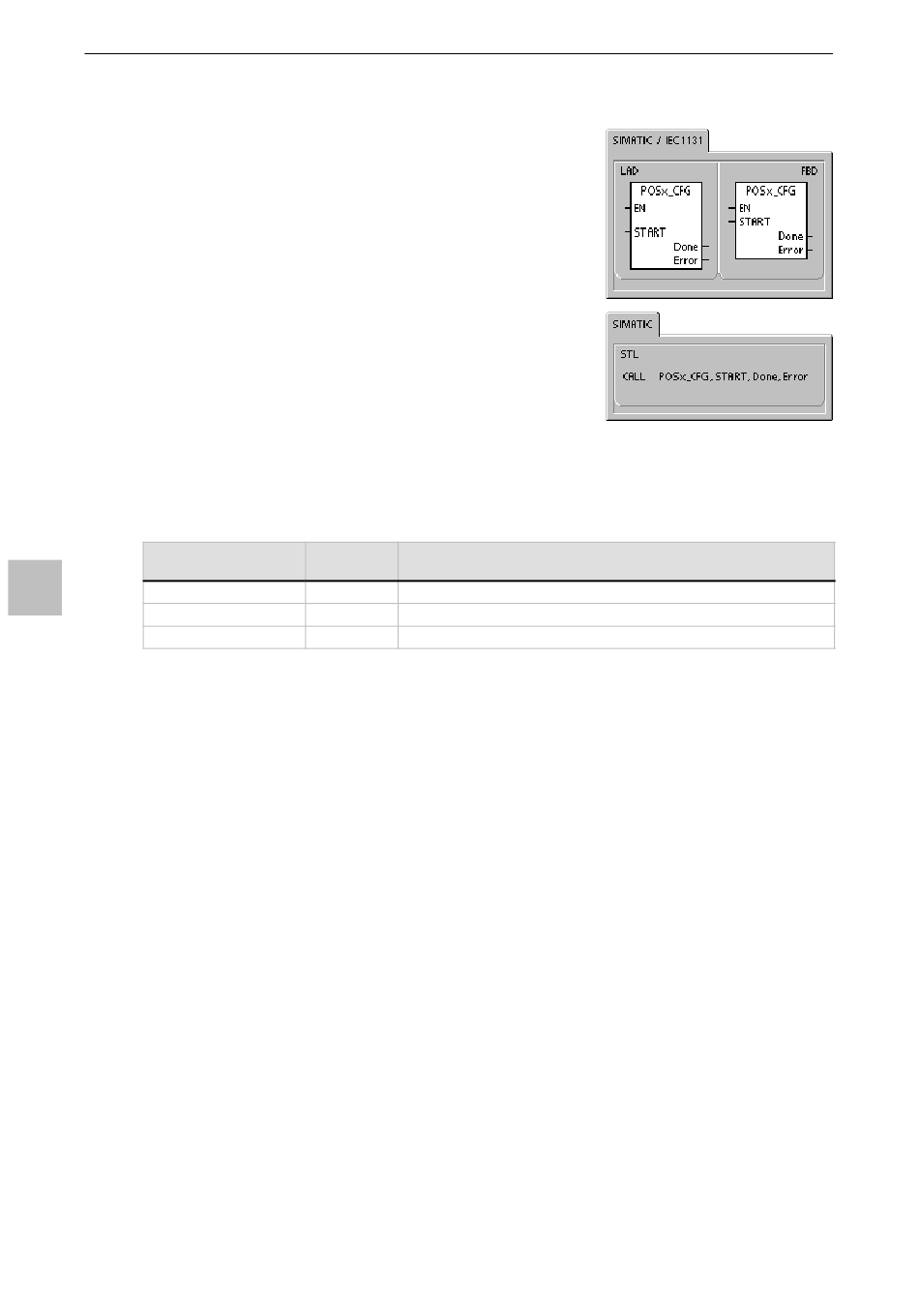

Opération POSx_CFG
L'opération POSx_CFG (Recharger configuration) ordonne au module
de positionnement de lire le bloc de configuration à l'adresse indiquée
par le pointeur de la table de configuration et de profils. Le module de
positionnement compare alors la nouvelle configuration à la
configuration existante et procède à toute modification de
configuration ou aux nouveaux calculs requis.
L'activation du bit EN valide cette opération. Veillez à ce que le bit EN
reste activé jusqu'à ce que le bit Done signale que l'exécution de
l'opération s'est achevée.
L'activation du paramètre START envoie une commande CFG au
module de positionnement. L'opération envoie une commande CFG
au module de positionnement à chaque cycle pendant lequel le
paramètre START est activé et pendant lequel le module de
positionnement n'est pas occupé. Pour garantir qu'une seule
commande est émise, servez-vous d'un élément de détection de front
pour activer le paramètre START par impulsion.
Le paramètre Done prend la valeur 1 lorsque le module de
positionnement achève cette opération.
Le paramètre Error contient le résultat de cette opération. Le tableau 9-13 en page 286 contient les
définitions des codes d'erreur.
Tableau 9-12 Paramètres de l'opération POSx_CFG
Entrées/sorties
9
START
Done
Error
278
Type de Opérandes
données
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
BOOL I, Q, V, M, SM, S, T, C, L
BYTE IB, QB, VB, MB, SMB, SB, LB, AC, *VD, *AC, *LD
