Conseils pour les circuits de protection par écrêtage
Equipez les charges inductives de circuits de protection qui écrêtent la montée de tension lorsque la sortie
de commande est désactivée. Les circuits de protection par écrêtage protègent vos sorties d'une défaillance
prématurée due à des courants de commutation inductifs élevés. En outre, ces circuits limitent le bruit
électrique généré lors de la commutation de charges inductives.
Conseil
3
L'efficacité d'un circuit de protection par écrêtage donné étant toutefois dépendante de l'application, vous
devez vérifier qu'il convient à votre cas particulier. Vérifiez toujours que tous les composants utilisés dans
votre circuit de protection par écrêtage ont des valeurs nominales convenant à votre application.
Sorties en courant continu et relais commandant des charges en courant continu
Les sorties en courant continu disposent d'une protection interne convenant à la plupart des applications.
Comme les relais peuvent servir aussi bien pour une charge en courant continu que pour une charge en
courant alternatif, aucune protection interne n'est fournie.

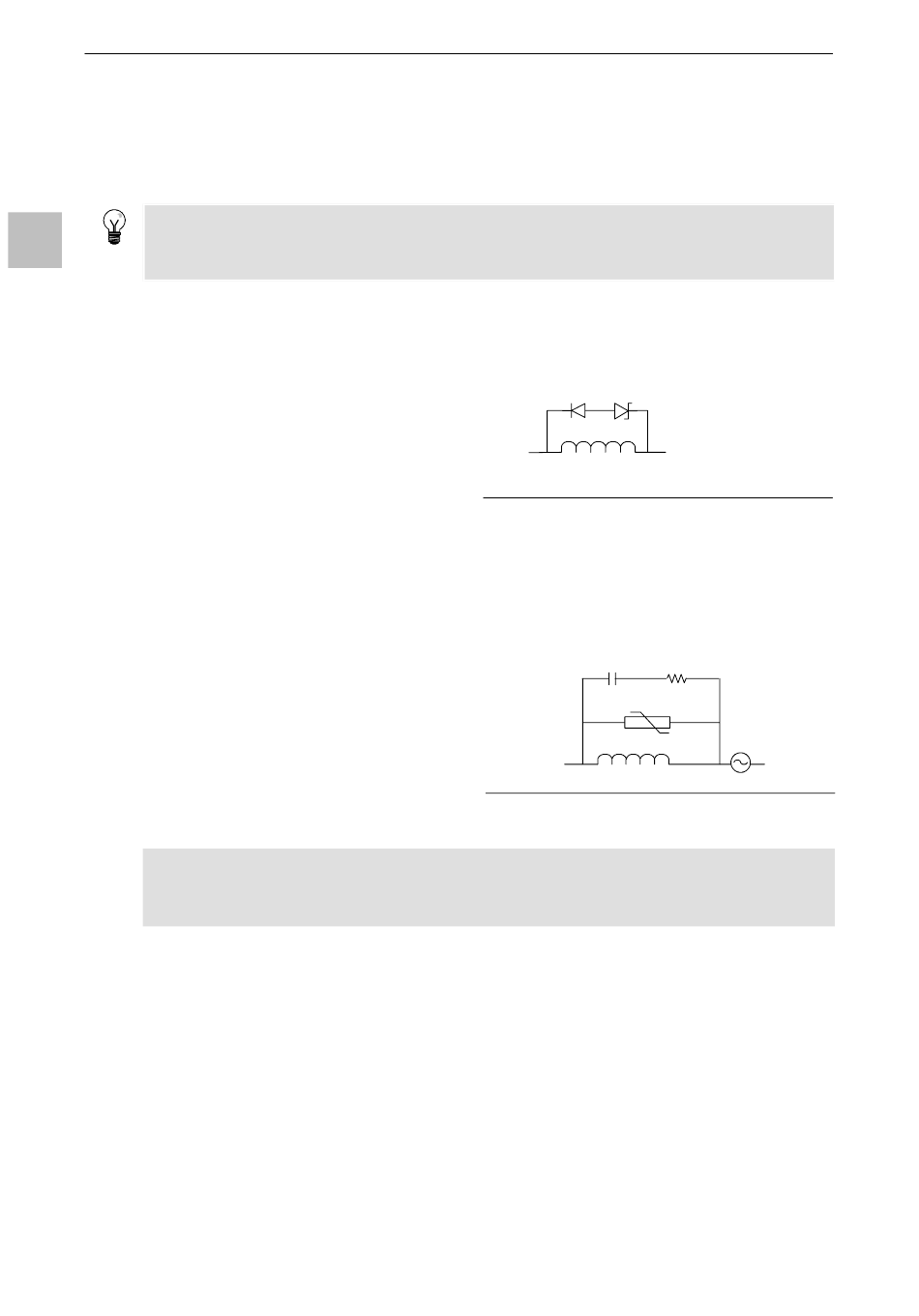

La figure 3-3 montre un exemple de circuit de
protection par écrêtage pour une charge en
courant continu. Dans la plupart des applications,
l'ajout d'une diode (A) en parallèle avec la charge
inductive suffit, mais si votre application requiert
des temps de désactivation plus rapides, nous
vous recommandons d'ajouter une diode Zener
(B) Veillez à dimensionner votre diode Zener (B). Veillez à dimensionner votre diode Zener
correctement pour la quantité de courant dans
votre circuit de sortie.
Sorties en courant alternatif et relais commandant des charges en courant alternatif
Les sorties en courant alternatif disposent d'une protection interne convenant à la plupart des applications.
Comme les relais peuvent servir aussi bien pour une charge en courant continu que pour une charge en
courant alternatif, aucune protection interne n'est fournie.
La figure 3-4 montre un exemple de circuit de
protection par écrêtage pour une charge en
courant alternatif. Lorsque vous utilisez une sortie
relais ou CA pour commuter des charges 115
V/230 V~, placez des réseaux
résistance/condensateur en parallèle à la charge
CA comme illustré dans cette figure. Vous pouvez
également utiliser un varistor métal-oxyde (MOV)
pour limiter la tension de crête. Assurez-vous que pour limiter la tension de crête. Assurez-vous que
la tension de travail du varistor est supérieure d'au
moins 20 % à la tension de ligne nominale.
Nota
Si vous utilisez des modules d'extension à relais pour commuter des charges inductives 230 V~, vous
devez placer le circuit anti-parasite externe résistance/condensateur parallèlement à la charge CA comme
illustré à la figure 3-4.
20
A B (facultative)
A -
B -
Sortie
Charge inductive CC
Figure 3-3 Circuit de protection pour une charge en
courant continu
0,1 µ F 100 à 120 Ω
MOV
Sortie
Charge inductive CA
Figure 3-4 Circuit de protection pour une charge en
courant alternatif
Diode I1N4001 ou équivalent
Diode Zener 8,2 V pour sorties CC
Diode Zener 36 V pour sorties relais
