Enregistrement du programme dans une cartouche mémoire
Le S7-200 prend en charge une cartouche mémoire optionnelle constituant une mémoire EEPROM
amovible pour votre programme. Le S7-200 y stocke les éléments suivants : le bloc de code, le bloc de
données, le bloc de données système et les valeurs forcées.
Vous ne pouvez copier votre programme de la mémoire vive en cartouche mémoire que si le S7-200 est
sous tension, qu'il est à l'état "Arrêt" et que la cartouche mémoire est enfichée. Vous pouvez installer ou
retirer la cartouche mémoire alors que le S7-200 est sous tension.
Avertissement
4
Des décharges électrostatiques peuvent endommager la cartouche mémoire ou l'emplacement prévu
pour elle dans la CPU S7-200.
Pour éviter tout risque lorsque vous manipulez la cartouche mémoire, soyez en contact avec un tapis
conducteur mis à la terre ou portez un bracelet spécial avec chaînette. Vous devez conserver la cartouche
dans une boîte conductrice.
Pour installer la cartouche mémoire, retirez de la CPU S7-200 le volet en plastique couvrant l'emplacement
correspondant et insérez la cartouche mémoire dans l'emplacement. Cette dernière a une forme telle que
vous ne pouvez pas commettre d'erreur à l'enfichage.
Copie de votre programme dans la cartouche mémoire
Une fois la cartouche mémoire installée, procédez
comme suit pour copier le programme :
1. Mettez la CPU S7-200 à l'état "Arrêt".
2. Si le programme n'est pas encore chargé
dans le S7-200, chargez-le.
3. Sélectionnez la commande Système cible >
Programmer cartouche mémoire pour
copier le programme dans la cartouche
mémoire. La figure 4-18 montre les éléments
de la mémoire CPU qui sont sauvegardés
dans la cartouche.
4. Facultatif : Retirez la cartouche mémoire et
replacez le volet sur le S7-200.
Restauration du programme à partir d'une cartouche mémoire
Pour transférer le programme d'une cartouche mémoire dans le S7-200, vous devez mettre le S7-200 hors
puis sous tension alors que la cartouche mémoire est enfichée.
Nota
Mettre une CPU S7-200 sous tension avec une cartouche mémoire vide ou avec une cartouche mémoire
programmée dans une CPU S7-200 de modèle différent peut provoquer une erreur. Une CPU de numéro
de modèle supérieur peut lire des cartouches mémoire programmées par une CPU de numéro de modèle
inférieur. En revanche, l'inverse n'est pas vrai. Par exemple, une CPU 224 peut lire des cartouches
mémoire programmées par une CPU 221 ou une CPU 222, mais une CPU 221 ou une CPU 222
rejetteront les cartouches mémoire programmées par une CPU 224.
Retirez la cartouche mémoire et remettez le S7-200 sous tension. Après la mise sous tension, vous
pouvez réinsérer la cartouche mémoire et la reprogrammer si nécessaire.
36
Bloc de données
Cartouche
système
mémoire
CPU S7-200
Bloc de code
Bloc donn. système
Mémoire V
Mémoire M
Valeurs en cours de
temporis. et compt.
Valeurs forcées
RAM

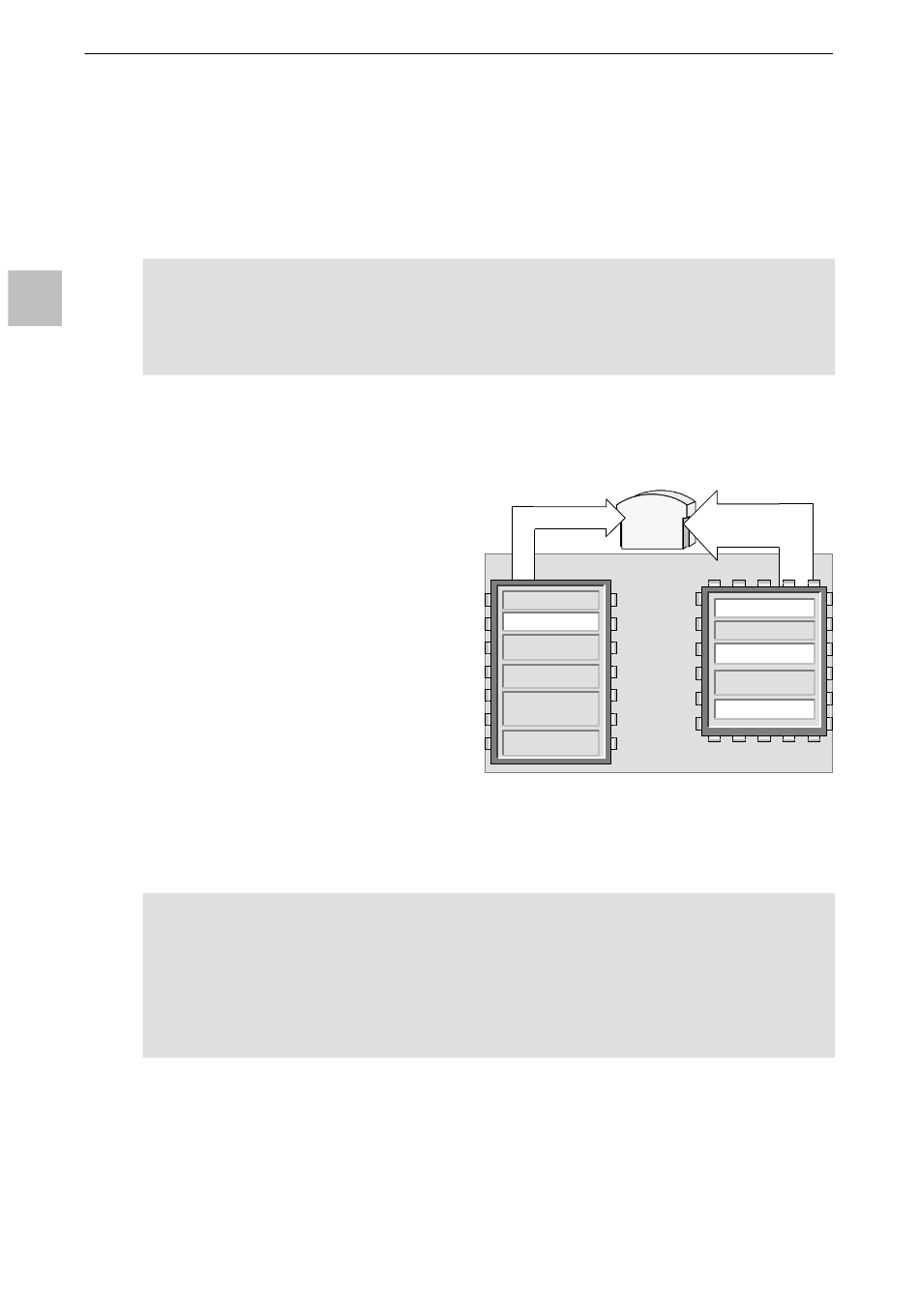

Figure 4-18 Copie en cartouche mémoire
Bloc de code
Bloc de données
Valeurs forcées
Bloc de code
Bloc donn. système
Bloc de données
Mémoire M
(zone rémanente)
Valeurs forcées
EEPROM
