Automate programmable S7-200 Manuel système

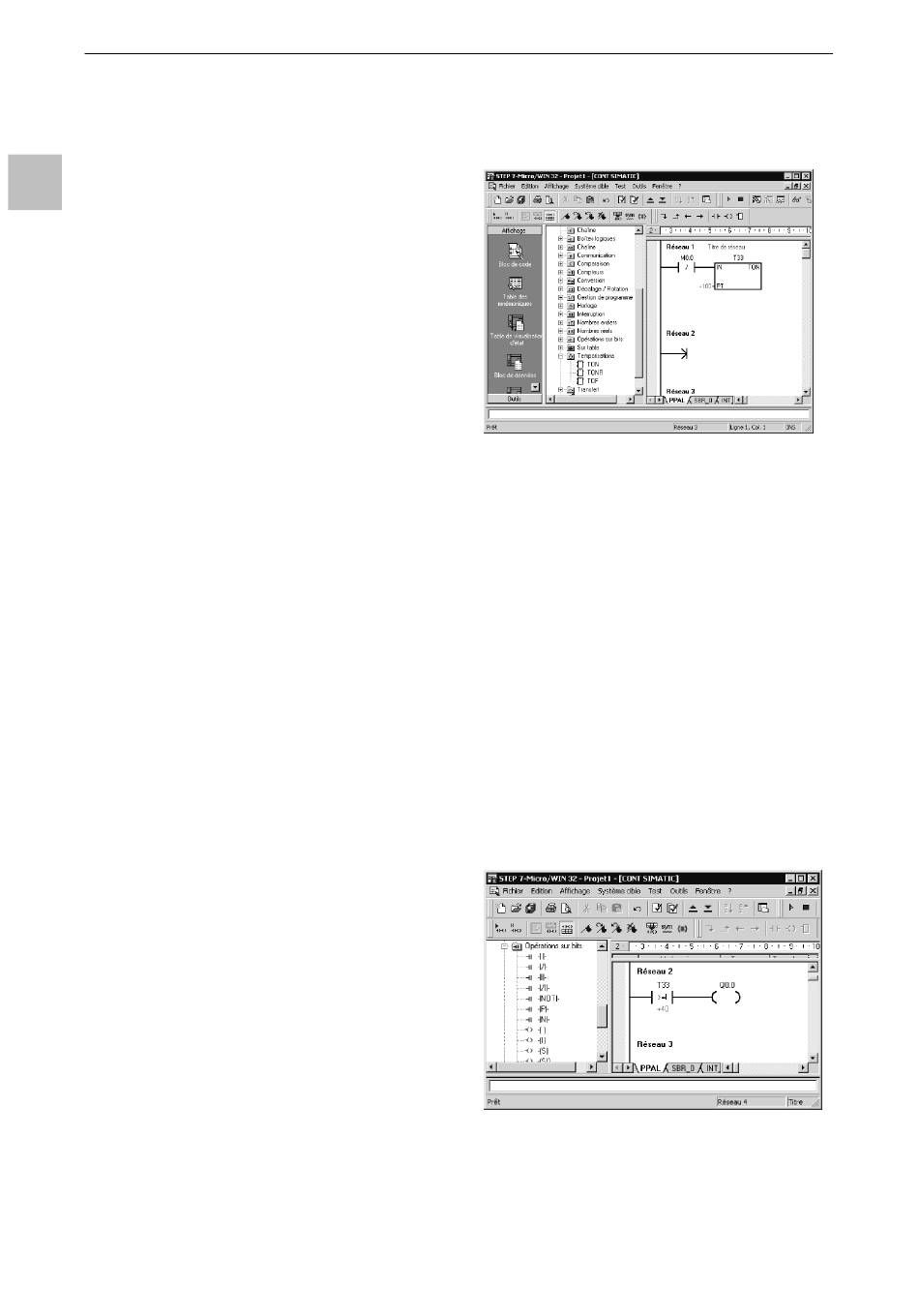

Saisie du réseau 1 : Démarrage de la temporisation
Lorsque M0.0 est désactivé (0), ce contact est activé et fournit du courant pour démarrer la temporisation.
Procédez comme suit pour saisir le contact pour M0.0 :
2
1. Double-cliquez sur l'icône "Opérations sur
bits" ou cliquez sur le signe + pour afficher
les opérations sur bits.
2. Sélectionnez le contact à ouverture.
3. Maintenez le bouton gauche de la souris
enfoncé et faites glisser le contact sur le
premier réseau.
4. Cliquez sur les "???" apparaissant au-dessus
du contact et entrez l'adresse suivante : M0.0
5. Appuyez sur la touche Entrée pour valider
l'adresse du contact.
Procédez comme suit pour entrer la temporisation T33 :
1. Double-cliquez sur l'icône Temporisations afin d'afficher les opérations de temporisation.
2. Sélectionnez la temporisation TON (retard à la montée).
3. Maintenez le bouton gauche de la souris enfoncé et faites glisser la temporisation sur le premier
réseau.
4. Cliquez sur les "???" apparaissant au-dessus de la boîte de temporisation et entrez le numéro de
temporisation suivant : T33
5. Appuyez sur la touche Entrée pour valider le numéro de temporisation et pour mettre en évidence le
paramètre PT (temps prédéfini).
6. Entrez la valeur suivante pour le temps prédéfini : 100
7. Appuyez sur la touche Entrée pour valider la valeur.
Saisie du réseau 2 : Activation de la sortie
Lorsque la valeur de temporisation pour T33 est supérieure ou égale à 40 (40 fois 10 millisecondes ou 0,4
seconde), le contact fournit du courant pour activer la sortie Q0.0 du S7-200. Procédez comme suit pour saisir
l'opération de comparaison :
1. Double-cliquez sur l'icône Comparaison afin d'afficher les opérations de comparaison. Sélectionnez
l'opération >=I (Supériorité ou égalité d'entiers de 16 bits).
2. Maintenez le bouton gauche de la souris
enfoncé et faites glisser l'opération de
comparaison sur le deuxième réseau.
3. Cliquez sur les "???" apparaissant au-dessus
du contact et entrez l'adresse pour la valeur
de temporisation : T33
4. Appuyez sur la touche Entrée pour valider le
numéro de la temporisation et pour mettre en
évidence l'autre valeur à comparer avec la
valeur de temporisation.
5. Entrez la valeur à comparer à la valeur de
temporisation : 40
6. Appuyez sur la touche Entrée pour valider la pp y
valeur. l
10
Figure 2-7
p
Figure 2-8
Réseau 1
Réseau 2
