Opérations sur table

Inscrire dans table

L'opération Inscrire dans table inscrit des valeurs de mot (DATA) dans
une table TBL. La première valeur dans la table (LT) correspond à la
longueur maximale de la table et la seconde valeur (DE) au décompte
des entrées effectivement dans la table. Les nouvelles données sont
ajoutées après la dernière entrée de la table. Le décompte des
entrées est incrémenté à chaque inscription de nouvelles données.
Une table peut comporter jusqu'à 100 entrées.
Situations d'erreur mettant ENO à 0
H SM1.4 (débordement de table)
H 0006 (adresse indirecte)
H 0091 (opérande hors plage)
6
Mémentos spéciaux influencés
H Si vous tentez d'ajouter trop d'entrées, le mémento "Table pleine" (SM1.4)
est mis à 1.
Tableau 6-66 Opérandes autorisés pour les opérations sur table
Entrées/sorties Types de
DONNEES
TBL

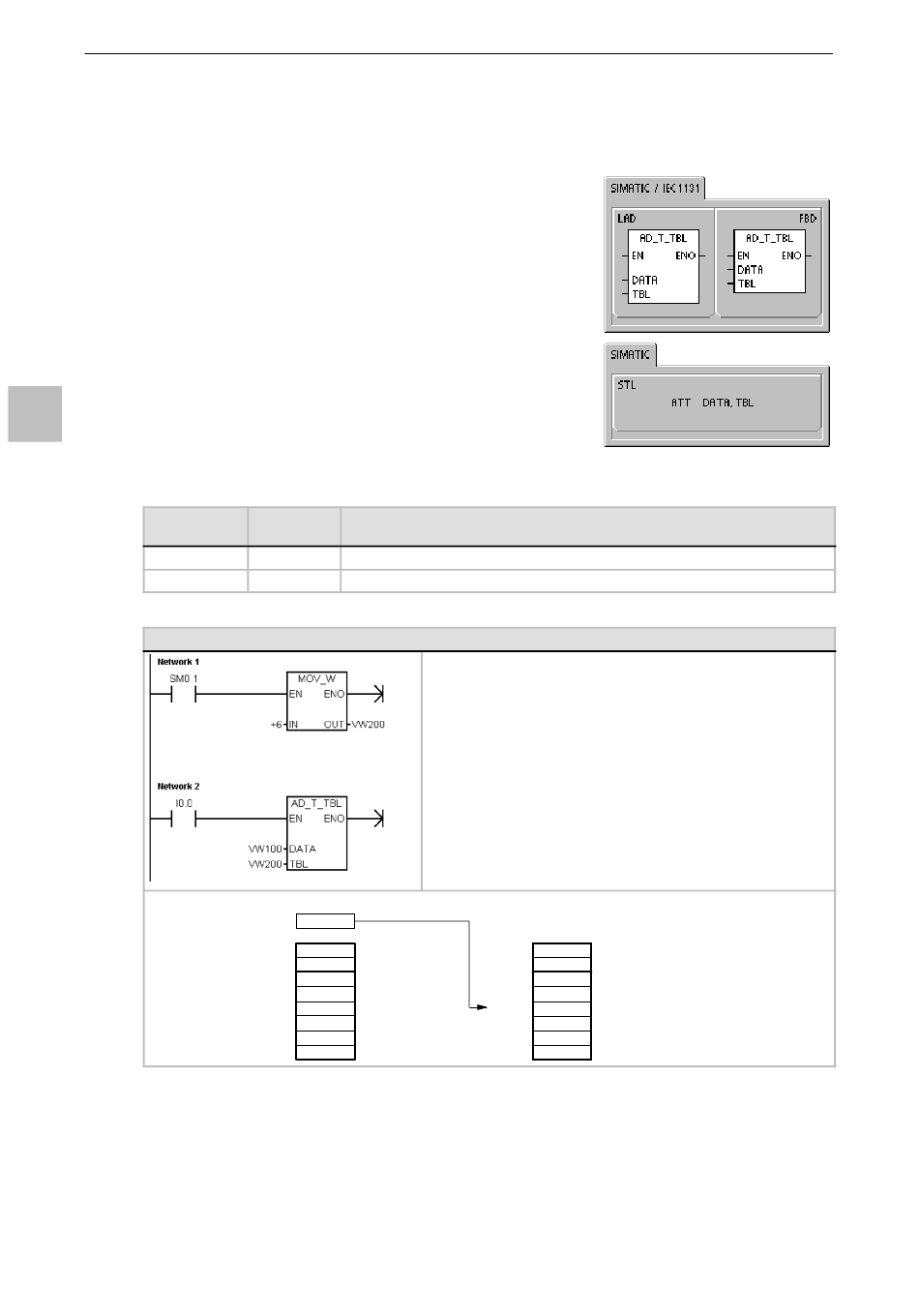

Exemple : Opération Inscrire dans table
190
Opérandes
données
INT IW, QW, VW, MW, SMW, SW, T, C, LW, AC, AIW, *VD, *LD, *AC, constante
WORD IW, QW, VW, MW, SMW, SW, T, C, LW, *VD, *LD, *AC
Avant exécution de ATT
VW100 1234
VW200 0006 LT (nb. max. d'entrées)
VW202 0002 DE (décompte des entrées)
VW204 5431 d0 (donnée 0)
VW206 8942 d1 (donnée 1)
VW208 xxxx
VW210 xxxx
VW212 xxxx
VW214 xxxx
NETWORK 1 //Charger longueur maximale de la table
LD SM0.1
MOVW +6, VW200
NETWORK 2
LD I0.0
ATT VW100, VW200
Après exécution de ATT
VW200 0006
VW202 0003
VW204 5431
VW206 8942
VW208 1234
VW210 xxxx
VW212 xxxx
VW214 xxxx
LT (nb. max. d'entrées)
DE (décompte des entrées)
d0 (donnée 0)
d1 (donnée 1)
d2 (donnée 2)
