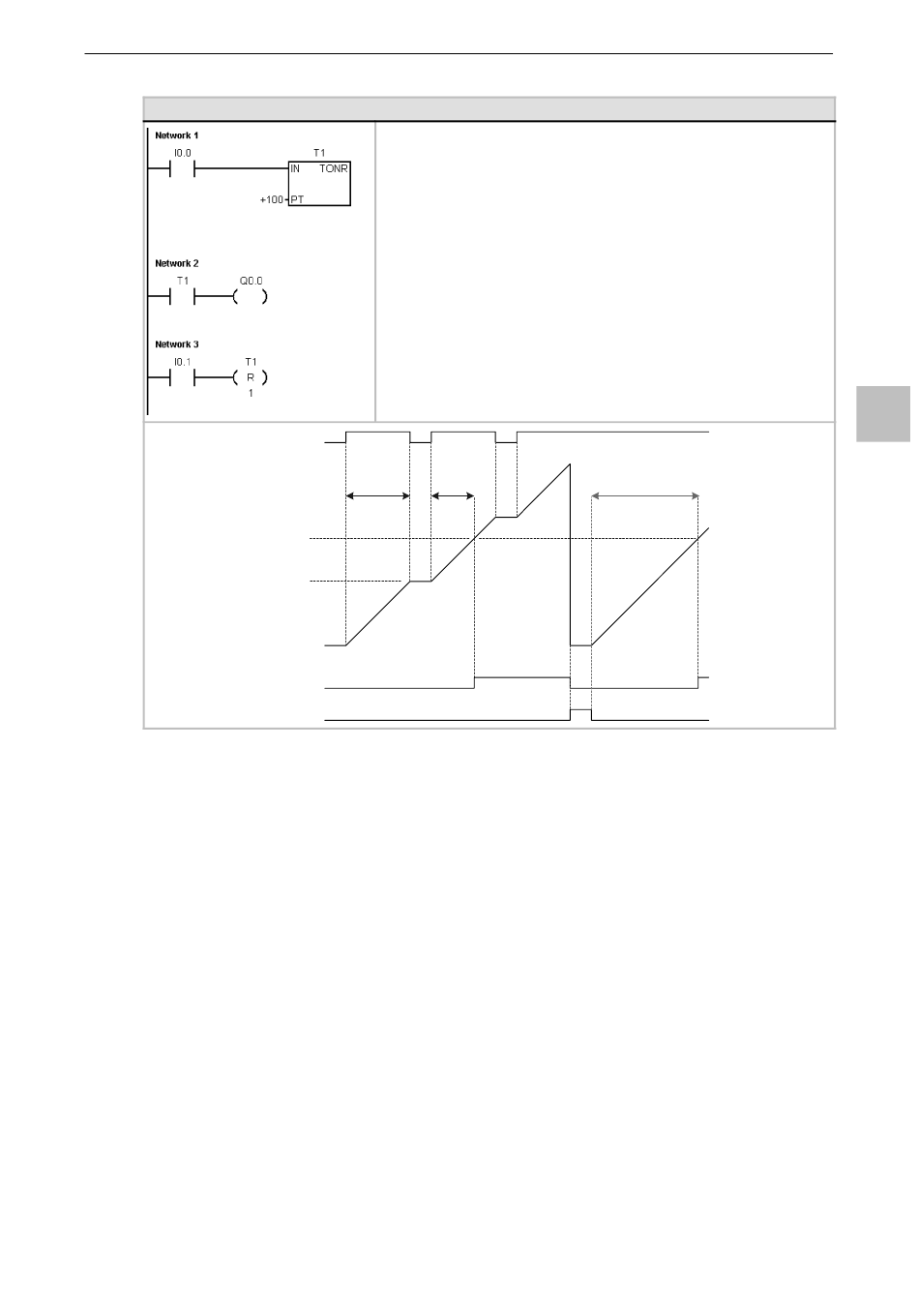

Exemple : Démarrer temporisation sous forme de retard à la montée mémorisé SIMATIC
Chronogramme
I0.0
100 (Current)
60 (Current)
T1 (Current)
T1 (bit), Q0.0
I0.1(Reset)
NETWORK 1 //Tempo TONR T1 à 10 ms expire à PT=(100 x 10 ms=1s)
LD I0.0
TONR T1, +100
NETWORK 2 //Le bit T1 est géré par la temporisation T1.
//Activer Q0.0 lorsque la temporisation a accumulé un total
//d'une seconde
LD T1
= Q0.0
NETWORK 3 //Les temporisations TONR doivent être remises à 0 via
//une opération R
//avec une adresse T.
//Remettre tempo T1 à zéro (valeur en cours et bit) lorsque
//I0.1 est activé.
LD I0.1
R T1, 1
0.6 s 0.4 s
Jeu d'opérations S7-200 Chapitre 6
1 s
