Automate programmable S7-200 Manuel système

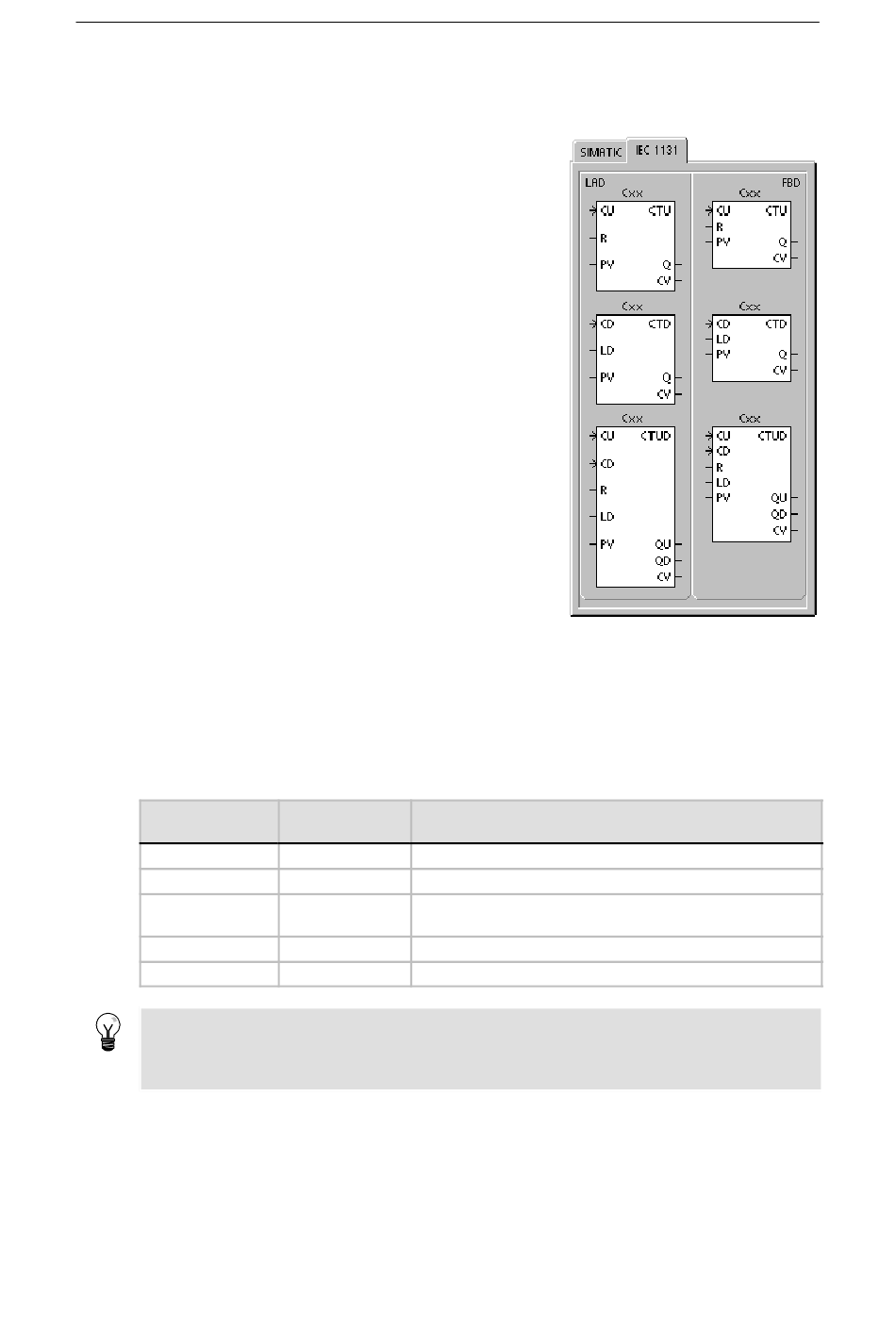

Opérations de comptage CEI
Compteur incrémental
L'opération Compteur incrémental (CTU) incrémente de la
valeur en cours à la valeur prédéfinie PV en cas de front
montant à l'entrée d'incrémentation CU. Lorsque la valeur
en cours CV est supérieure ou égale à la valeur prédéfinie,
le bit de sortie de compteur Q est activé. Le compteur est
remis à zéro lorsque l'entrée de remise à zéro R est validée.
Le compteur incrémental arrête le comptage lorsqu'il atteint
la valeur prédéfinie.
Compteur décrémental
L'opération Compteur décrémental (CTD) décrémente à
partir de la valeur prédéfinie PV en cas de front montant à
l'entrée de décrémentation CD. Lorsque la valeur en cours
CV est égale à zéro, le bit de sortie de compteur Q est
activé. Le compteur est réinitialisé et charge la valeur
prédéfinie dans la valeur en cours lorsque l'entrée de
chargement (LD) est activée. Le compteur décrémental
arrête le comptage lorsqu'il atteint zéro.
Compteur incrémental/décrémental
L'opération Compteur incrémental/décrémental (CTUD)
incrémente ou décrémente à partir de la valeur en cours
(CV) en cas de front montant à l'entrée d'incrémentation CU
ou de décrémentation CD respectivement. Lorsque la
valeur en cours est égale à la valeur prédéfinie, la sortie
d'incrémentation QU est activée. Lorsque la valeur en cours
est égale à zéro, la sortie de décrémentation QD est
activée. Le compteur charge la valeur prédéfinie (PV) dans
la valeur en cours lorsque l'entrée de chargement (LD) est
activée. De manière similaire, le compteur est réinitialisé et
charge la valeur 0 dans la valeur en cours lorsque l'entrée
de remise à zéro (R) est activée. Le compteur arrête le
comptage lorsqu'il atteint la valeur prédéfinie ou zéro.
Tableau 6-24 Opérandes autorisés pour les opérations de comptage CEI
Entrées/sorties
Cxx
CU, CD, LD, R
PV
Q, QU, QD
CV
Conseil
Comme il existe une valeur en cours pour chaque compteur, ne donnez pas le même numéro à
plusieurs compteurs. Les compteurs incrémentaux, les compteurs décrémentaux et les
compteurs incrémentaux/décrémentaux accèdent à la même valeur en cours.
126
Types de Opérandes
données
CTU, CTD, CTUD Constante (C0 à C255)
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
INT IW, QW, VW, MW, SMW, SW, LW, AC, AIW, *VD, *LD, *AC,
constante
BOOL I, Q, V, M, SM, S, L
INT IW, QW, VW, MW, SW, LW, AC, *VD, *LD, *AC
