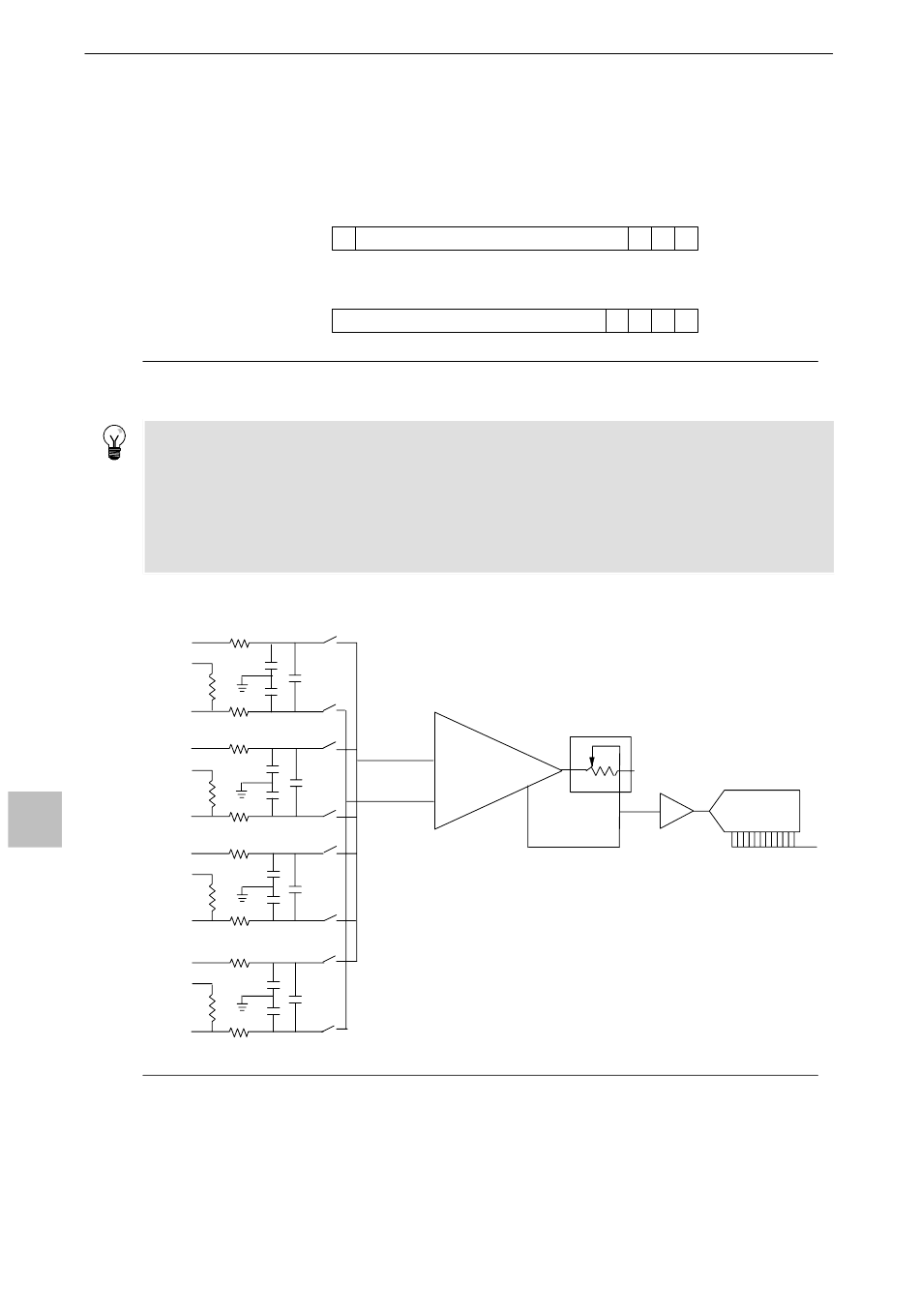

Format d'un mot de données d'entrée pour l'EM 231 et l'EM 235
La figure A-13 montre où se trouve la valeur de donnée de 12 bits au sein du mot d'entrée analogique de la
CPU.
Figure A-13
Conseil
Les 12 bits des lectures CAN (convertisseur analogique-numérique) sont cadrés à gauche dans le format
de mot de données. Le bit de poids fort est le bit de signe : zéro indique une valeur de mot de données
positive.
En format unipolaire, les trois zéros à droite entraînent une modification du mot de données de huit unités
pour chaque changement d'une unité dans la valeur CAN.
En format bipolaire, les quatre zéros à droite entraînent une modification du mot de données de seize
unités pour chaque changement d'une unité dans la valeur CAN.
