Automate programmable S7-200 Manuel système
Exemples de configurations de réseaux PROFIBUS-DP
Réseaux avec un S7-315-2 DP en tant que maître PROFIBUS et un EM 277 en tant
qu'esclave PROFIBUS
La figure 7-17 montre un exemple de réseau PROFIBUS
utilisant un S7-315-2 DP en tant que maître PROFIBUS. Un
module EM 277 agit en tant qu'esclave PROFIBUS.
Le S7-315-2 DP peut lire et écrire dans l'EM 277 des données
allant de 1 octet à 128 octets. Le S7-315-2 DP lit ou écrit des
emplacements de mémoire V dans le S7-200.
Ce réseau accepte des débits allant de 9600 bauds à
12 mégabauds.
Réseaux avec STEP 7-Micro/WIN et une unité HMI
La figure 7-18 montre un exemple de réseau comprenant un
S7-315-2 DP en tant que maître PROFIBUS et un EM 277 en
tant qu'esclave PROFIBUS. Dans cette configuration, l'unité
HMI surveille le S7-200 par l'intermédiaire de l'EM 277.
7
STEP 7-Micro/WIN programme le S7-200 par l'intermédiaire
de l'EM 277.
Ce réseau accepte des débits allant de 9600 bauds à
12 mégabauds. STEP 7-Micro/WIN requiert une carte CP pour
les débits supérieurs à 187,5 kilobauds.
Configurez STEP 7-Micro/WIN afin qu'il utilise le protocole PROFIBUS pour une carte CP. Sélectionnez le
profil DP ou Standard si le réseau ne comprend que des unités DP. Si le réseau comprend des unités non
DP, telles que des TD200, sélectionnez le profil Universel (DP/FMS) pour tous les maîtres. Tous les maîtres
dans le réseau doivent être configurés pour utiliser le même profil PROFIBUS (DP, Standard ou Universel)
pour que le réseau puisse fonctionner.
Les câbles PPI multi-maître fonctionneront sur des réseaux jusqu'à 187,5 kilobauds uniquement si tous les
maîtres utilisent le profil Universel (DP/FMS).
218
S7-315-2 DP
PROFIBUS-DP
ET 200 ET 200

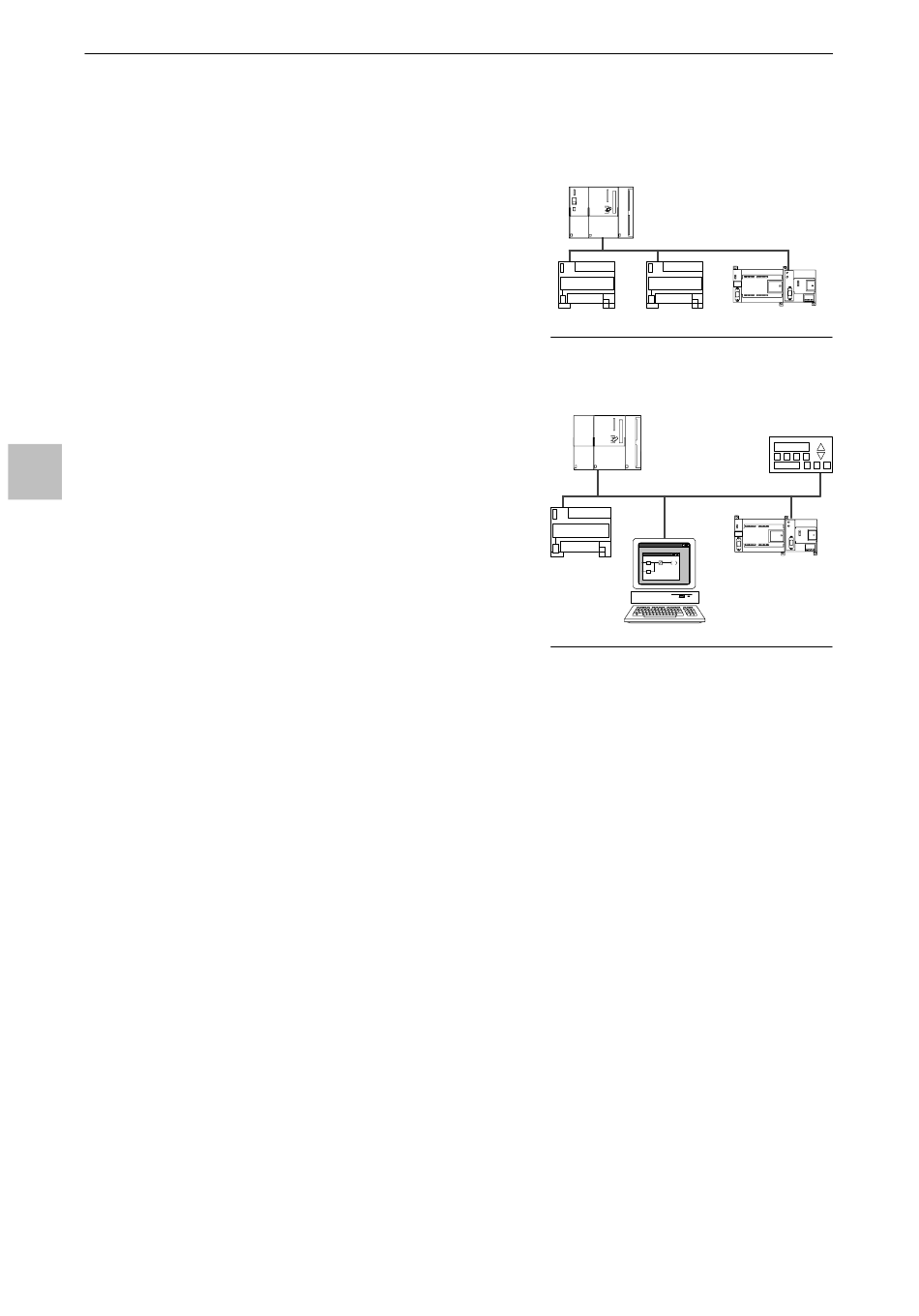

Figure 7-17 Réseau avec un S7-315-2 DP
S7-315-2 DP
PROFIBUS-DP
ET 200
STEP 7-Micro/WIN
Figure 7-18 Réseau PROFIBUS
S7-200 EM 277
HMI
S7-200 EM 277
