Automate programmable S7-200 Manuel système
Vérification des paramètres de communication pour STEP 7-Micro/WIN
Le projet-exemple utilise les paramètres par défaut
pour STEP 7-Micro/WIN et le câble RS-232/PPI
multi-maître. Procédez comme suit pour vérifier ces
2
paramètres :
1. Vérifiez que l'adresse du câble PC/PPI dans
la boîte de dialogue "Communication" est
définie à 0.
2. Vérifiez que l'interface pour le paramètre de
réseau est définie à "PC/PPI cable(COM1)".
3. Vérifiez que la vitesse de transmission est
définie à 9,6 kbps.
Reportez-vous au chapitre 7 si vous devez modifier R t
vos paramètres de communication.
Etablissement de la communication avec le S7-200
Servez-vous de la boîte de dialogue "Communication" pour effectuer la connexion à votre CPU S7-200 :
1. Double-cliquez sur l'icône de
rafraîchissement dans la boîte de dialogue
"Communication".
STEP 7-Micro/WIN recherche la station
S7-200 et affiche une icône CPU pour la
station S7-200 connectée.
2. Sélectionnez le S7-200 et cliquez sur OK.
Si STEP 7-Micro/WIN ne trouve pas votre CPU
S7-200, vérifiez les valeurs des paramètres de
communication et répétez ces étapes.
Une fois la communication avec le S7 200 établie, Une fois la communication avec le S7-200 établie,
vous pouvez créer et charger le
programme-exemple.
8
h it 7 i d difi

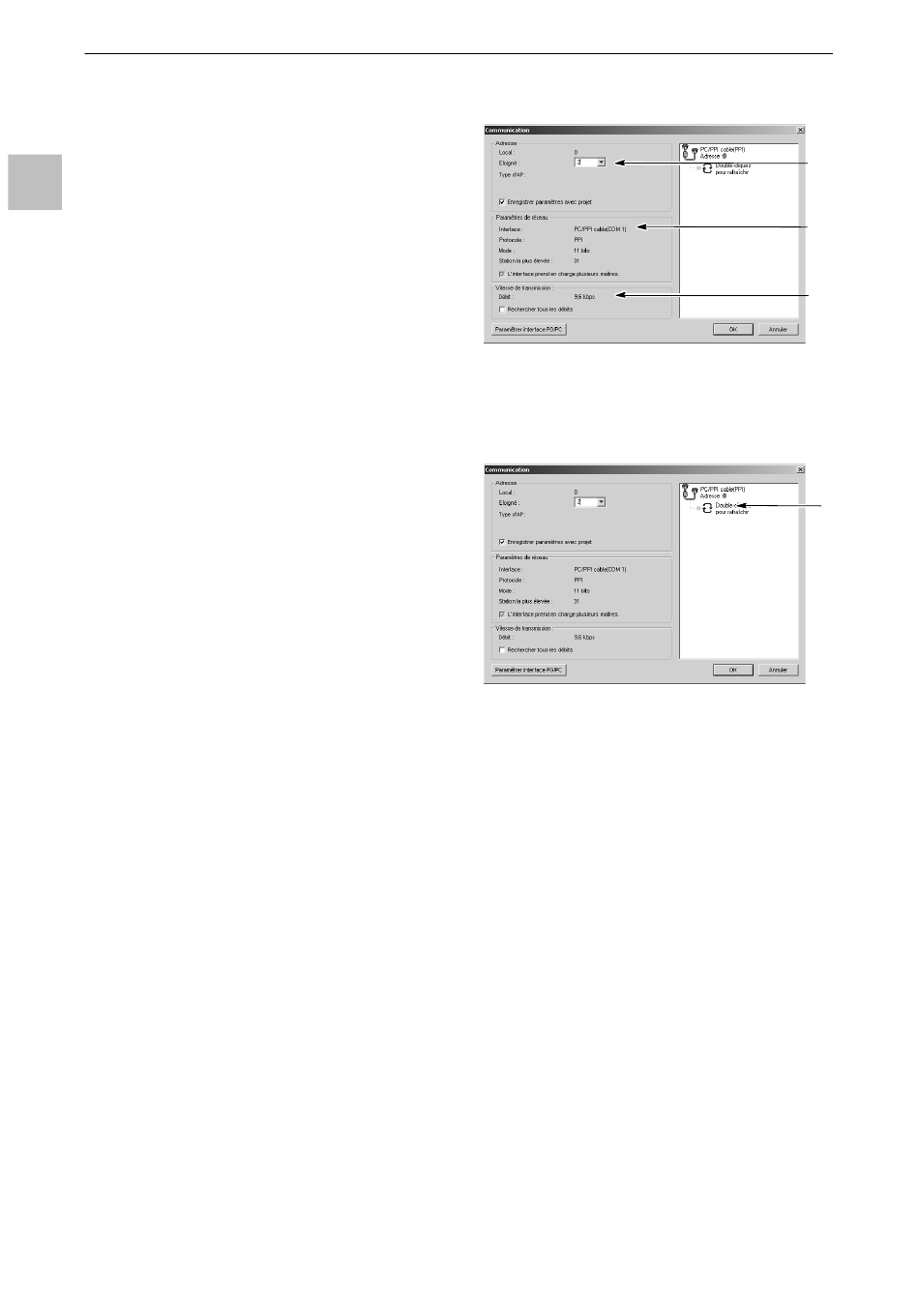

Figure 2-4 Vérification des paramètres de communication
Figure 2-5 Etablissement de la communication avec le
S7-200
1.
2.
3.
1.
