Automate programmable S7-200 Manuel système
Conseil
Comme il existe une valeur en cours pour chaque compteur, ne donnez pas le même numéro à plusieurs
compteurs. Les compteurs incrémentaux, incrémentaux/décrémentaux et décrémentaux de même
numéro accèdent à la même valeur en cours.
La mise à zéro d'un compteur à l'aide de l'opération R met à zéro le bit de compteur et la valeur en cours
du compteur. Le numéro de compteur permet de désigner à la fois la valeur en cours et le bit de compteur
du compteur en question.

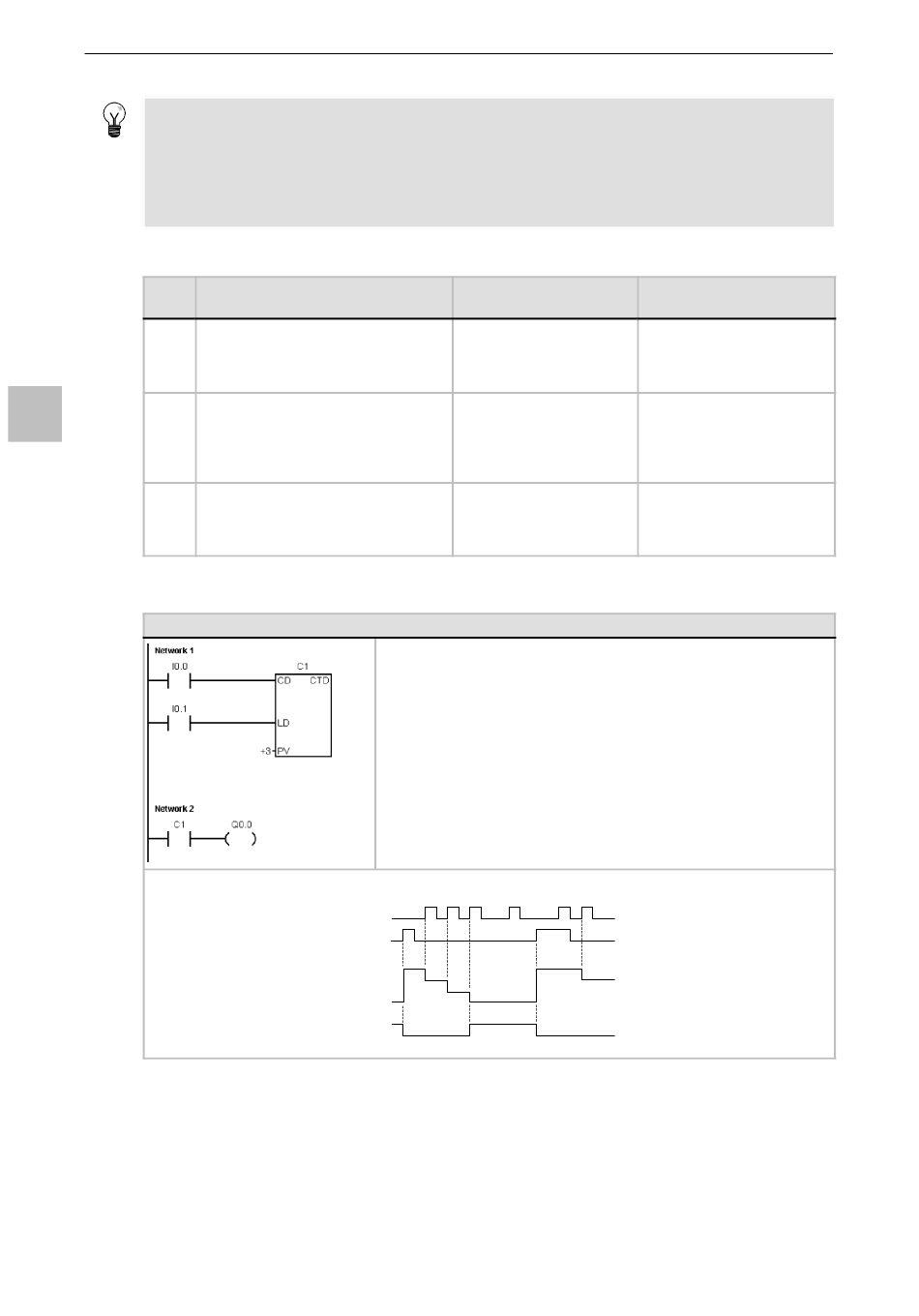

Tableau 6-22 Fonctionnement des opérations de comptage
Type
CTU
6
CTUD
CTD
1
Vous pouvez choisir que la valeur en cours du compteur soit rémanente. Reportez-vous au chapitre 4 pour plus
d'informations sur la rémanence dans les CPU S7-200.
Exemple : Compteur décrémental SIMATIC
Chronogramme
108
Fonctionnement
CU incrémente la valeur en cours.
La valeur en cours continue à
s'incrémenter jusqu'à ce qu'elle atteigne 32
767.
CU incrémente la valeur en cours.
CD décrémente la valeur en cours.
La valeur en cours continue à
s'incrémenter ou à se décrémenter jusqu'à
la remise à zéro du compteur.
CD décrémente la valeur en cours jusqu'à
ce que cette dernière atteigne 0.
I0.0 Down
I0.1 Load
C1 (current)
C1 (bit) Q0.0
Bit de compteur
Le bit de compteur est activé
lorsque :
valeur en cours >= valeur
prédéfinie
Le bit de compteur est activé
lorsque :
valeur en cours >= valeur
prédéfinie
Le bit de compteur est activé
lorsque :
valeur en cours = 0
NETWORK 1 //Décrémenter valeur en cours de C1 de 3 à 0
//avec I0.1 désactivée,
//front montant en I0.0 décrémente la valeur en cours C1
//I0.1 activée charge la valeur prédéfinie 3
LD
I0.0
LD
I0.1
CTD
C1, +3
NETWORK 2 //Bit C1 à 1 lorsque valeur en cours du compteur C1 = 0
LD
C1
=
Q0.0
3
2
1
0
0
Mise sous tension /
premier cycle
Le bit de compteur est
désactivé.
La valeur en cours peut être
1
conservée.
Le bit de compteur est
désactivé.
La valeur en cours peut être
1
conservée.
Le bit de compteur est
désactivé.
La valeur en cours peut être
1
conservée.
3
2
