Automate programmable S7-200 Manuel système

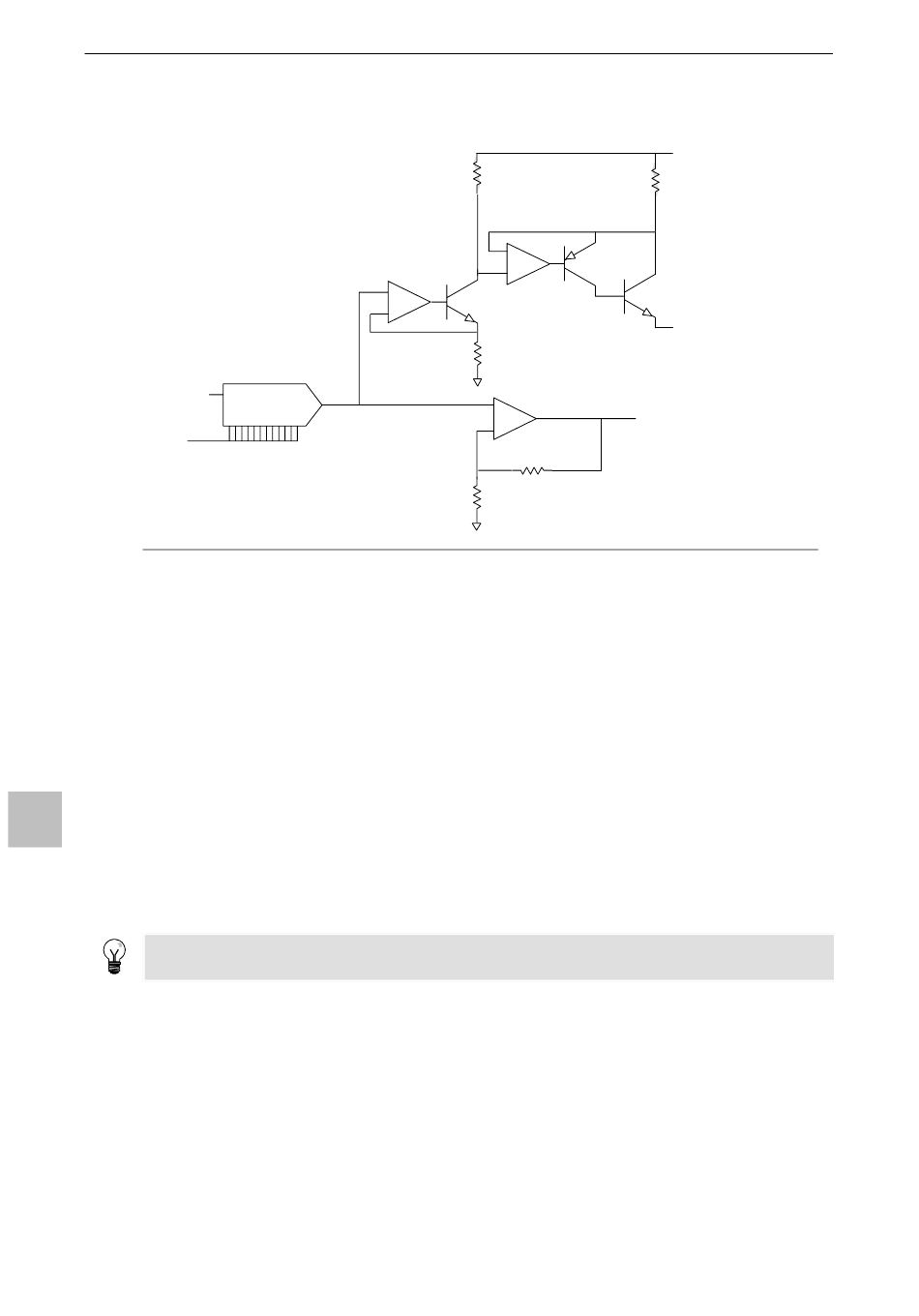

Schémas fonctionnels des sorties pour l'EM 232 et l'EM 235
DONNEES 11
Convertisseur numérique-analogique
Figure A-17
Conseils d'installation
Suivez les conseils suivants pour assurer précision et répétabilité :
Assurez-vous que l'alimentation de capteur 24 V-- est libre de bruit et stable.
-
Utilisez des câbles de capteur les plus courts possibles.
-
Utilisez des paires torsadées blindées pour les câbles de capteur.
-
Raccordez une résistance de terminaison au blindage au niveau du capteur uniquement.
-
Raccourcissez les entrées pour tout canal inutilisé, comme illustré à la figure A-11.
-
Evitez de couder les câbles à angles aigus.
A -
Utilisez des conduites de câbles pour l'acheminement des câbles.
-
Evitez de placer des câbles de signaux parallèlement à des câbles à haute énergie. Si les deux
-
câbles doivent se rencontrer, croisez-les à angle droit.
Assurez-vous que les signaux d'entrée se situent dans la spécification de tension en mode commun
-
en les isolant ou en les référençant au neutre 24 V externe du module analogique.
Conseil
Il n'est pas recommandé d'utiliser les modules d'extension EM 231 et EM 235 avec des thermocouples.
370
+
-
Vref
CNA
+/- 2V
0
Schéma fonctionnel des sorties pour l'EM 232 et l'EM 235
R
-
+
Convertisseur
tension-courant
R
+
-
R
1/4 R Tampon de sortie de tension
M
+24 volts
100
Iout
0..20 mA
Vout
-10.. +10 volts
