Automate programmable S7-200 Manuel système

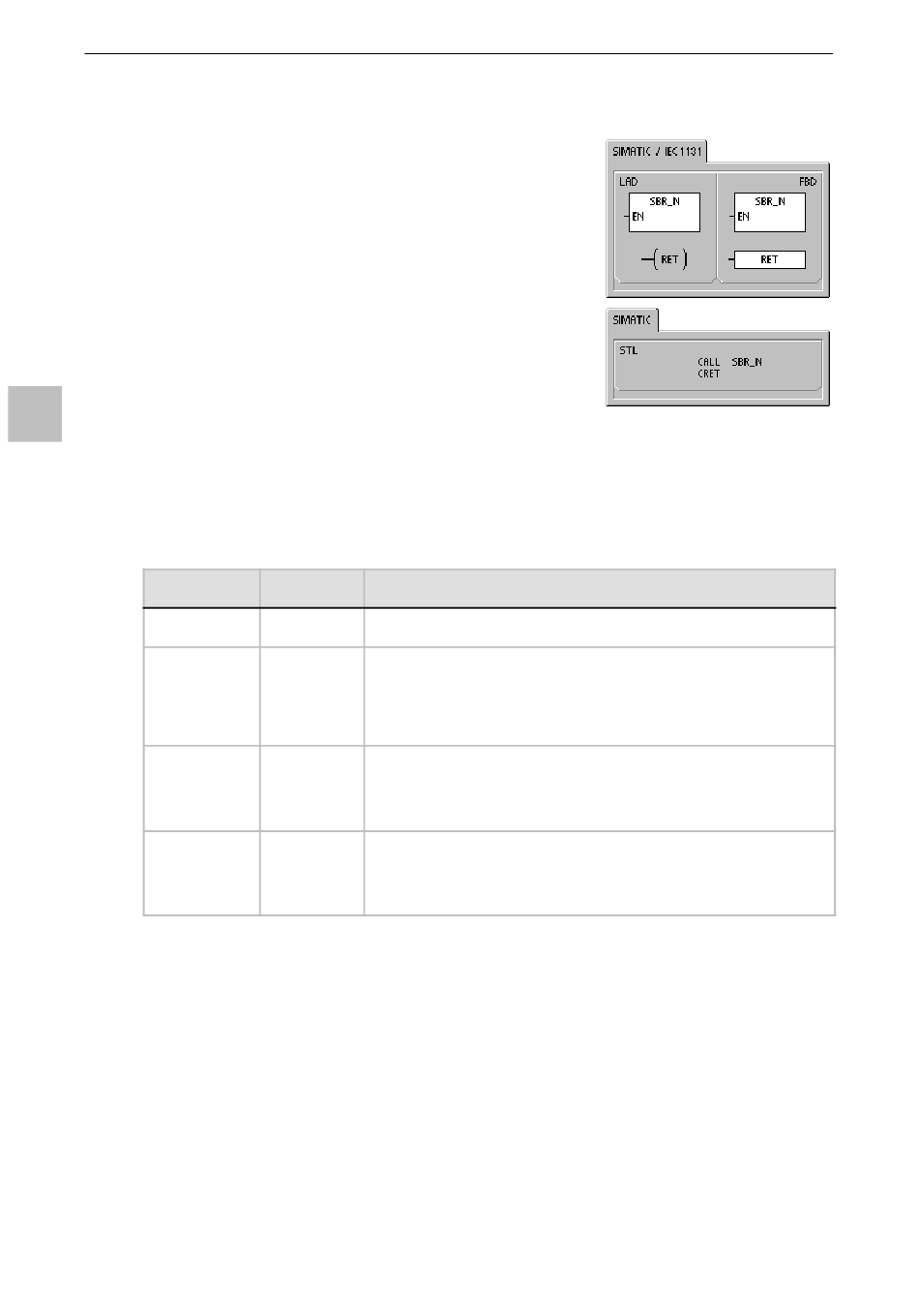

Opérations de sous-programme
L'opération Appeler sous-programme (CALL) donne la main au
sous-programme SBR_N. Vous pouvez appeler un sous-programme
avec ou sans paramètres. Une fois son exécution terminée, le
sous-programme rend la main à l'opération suivant l'appel.
L'opération Fin conditionnelle de sous-programme (CRET) met fin à un
sous-programme selon le résultat logique précédent.
Pour ajouter un sous-programme, sélectionnez la commande Edition
> Insérer > Sous-programme.
Situations d'erreur mettant ENO à 0
H 0008 (niveau d'imbrication maximal de sous-programmes dépassé)
H 0006 (adresse indirecte)
Dans le programme principal, vous pouvez imbriquer des
6
sous-programmes - c'est-à-dire appeler un sous-programme à
l'intérieur d'un sous-programme - jusqu'à une profondeur de huit
imbrications. En revanche, il n'est pas possible d'imbriquer des
sous-programmes dans un programme d'interruption.
Il est impossible d'appeler un sous-programme dans un sous-programme lui-même appelé par un
programme d'interruption. La récurrence - un sous-programme s'appelle lui-même - n'est pas interdite, mais
vous devez l'utiliser avec prudence.
Tableau 6-75 Opérandes autorisés pour l'opération Appeler sous-programme
Entrées/sorties
SBR_N
IN
IN_OUT
OUT
1
Doit être décalé d'1 ou plus
2
Doit être décalé de 30 ou plus
204
Types de Opérandes
données
WORD Constante CPU 221, CPU 222, CPU 224 et CPU 226 :
CPU 226XM :
BOOL V, I, Q, M, SM, S, T, C, L, flux de signal
BYTE VB, IB, QB, MB, SMB, SB, LB, AC, *VD, *LD, *AC
WORD, INT VW, T, C, IW, QW, MW, SMW, SW, LW, AC, AIW, *VD, *LD, *AC
DWORD, DINT VD, ID, QD, MD, SMD, SD, LD, AC, HC, *VD, *LD, *AC
&VB, &IB, &QB, &MB, &T, &C, &SB, constante
BOOL V, I, Q, M, SM
BYTE VB, IB, QB, MB, SMB
WORD, INT VW, T, C, IW, QW, MW, SMW
DWORD, DINT VD, ID, QD, MD, SMD
BOOL V, I, Q, M, SM
BYTE VB, IB, QB, MB, SMB
WORD, INT VW, T, C, IW, QW, MW, SMW
DWORD, DINT VD, ID, QD, MD, SMD
2
, S, T, C, L
2
, SB, LB, AC, *VD, *LD, *AC
2
, SW, LW, AC, *VD, *LD, *AC
2
, SD, LD, AC, *VD, *LD, *AC
2
, S, T, C, L
2
, SB, LB, AC, *VD, *LD, *AC
2
, SW, LW, AC, AQW, *VD, *LD, *AC
2
, SD, LD, AC, *VD, *LD, *AC
0 à 63
0 à 127
1
, constante
1
, constante
1
,
1
1
1
1
1
1
