Configuration
Vous pouvez configurer le module Internet (CP 243-1 IT) à l'aide de l'assistant Internet de
Internet
STEP 7-Micro/WIN afin de connecter un AP S7-200 à un réseau Ethernet/Internet. Le module Internet (CP
243-1 IT) comprend une fonction supplémentaire de serveur web que vous pouvez configurer à l'aide de
l'assistant Internet. Pour lancer l'assistant Internet, sélectionnez la commande Outils > Assistant Internet.
Connexions
Le module Internet (CP 243-1 IT) présente les
connexions suivantes qui sont situées sous les
volets avant.
Bornier pour alimentation 24 V-- et mise à la
-
terre
Prise RJ45 huit points pour la liaison
-
Ethernet
Connecteur à fiche pour le bus d'E/S
-
Câble plat intégré avec prise pour bus d'E/S
-
Autres informations
Consultez le manuel SIMATIC NET, CP 243-1 IT, Processeur de communication pour Industrial Ethernet et
technologie de l'information pour plus d'informations sur le module Internet (CP 243-1 IT).
Caractéristiques techniques
Câble plat intégré
avec prise pour
bus d'E/S
Prise RJ45 huit points
pour la liaison Ethernet

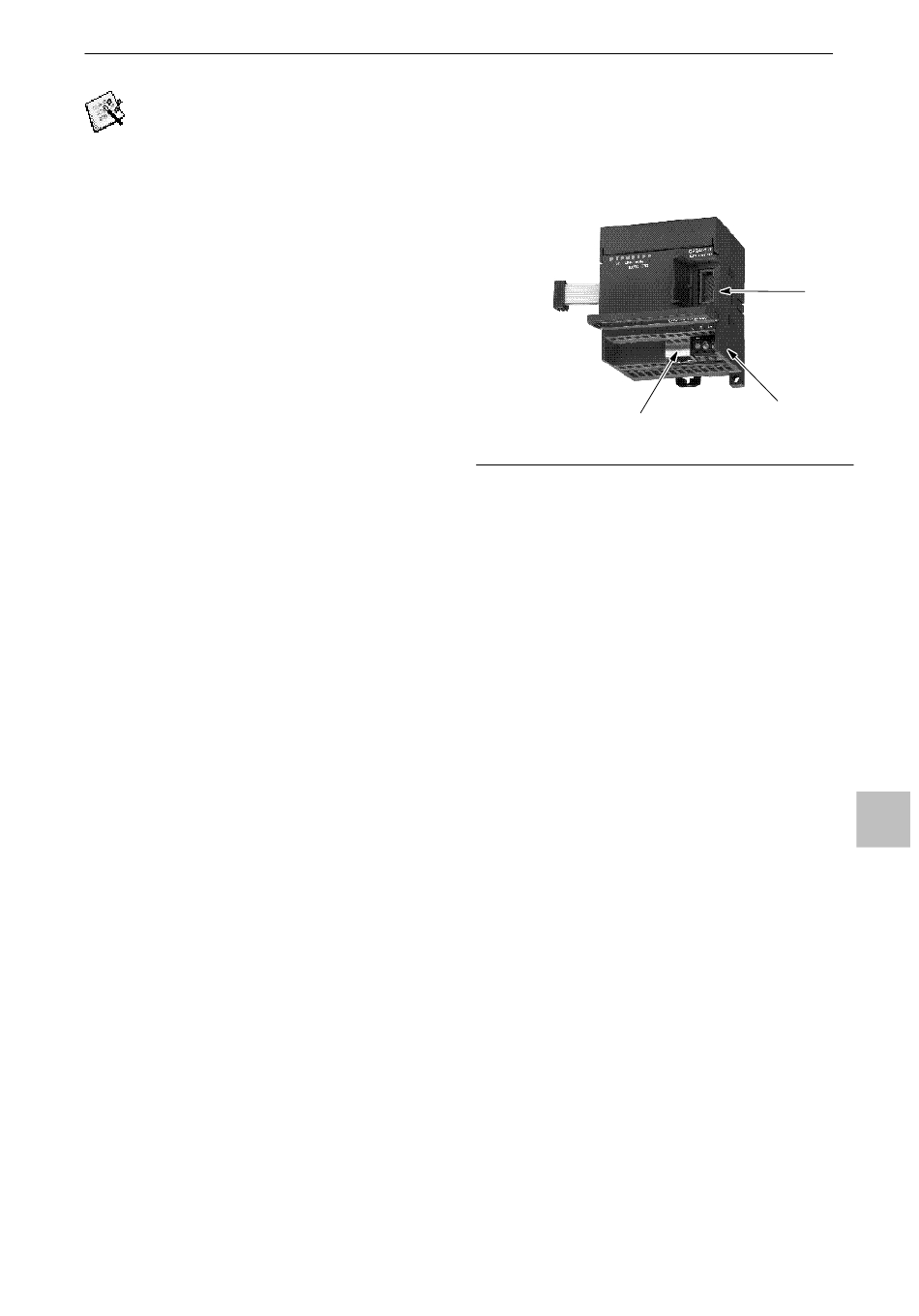

Figure A-37 Connexion du module Internet (CP 243-1 IT)
Annexe A
Connecteur pour
le bus d'E/S
Bornier pour
alimentation 24 V--
et mise à la terre
