Automate programmable S7-200 Manuel système
Sélection du protocole de communication pour votre réseau
Les informations suivantes constituent une présentation des protocoles acceptés par les CPU S7-200.
Interface point à point (PPI)
-
Interface multipoint (MPI)
-
PROFIBUS
-
Sur la base du modèle de communication OSI (interconnexion de systèmes ouverts) à sept couches, ces
protocoles sont réalisés sur un réseau en anneau à jeton conforme à la norme PROFIBUS telle qu'elle est
définie dans la norme européenne EN 50170. Il s'agit de protocoles asynchrones en mode caractères avec
un bit de démarrage, huit bits de données, parité paire et un bit d'arrêt. Les blocs d'échange dépendent de
caractères de démarrage et d'arrêt spéciaux, de l'adresse de la station source et de celle de la station de
destination, de la longueur du bloc d'échange et du total de contrôle pour l'intégrité des données. Vous
pouvez faire appel à ces protocoles simultanément dans un réseau sans qu'ils interfèrent entre eux à
condition que le débit en bauds soit identique pour chaque protocole.
Ethernet est également disponible pour les CPU S7-200 avec les modules d'extension CP243-1 et CP243-1
IT.
Protocole PPI
7
Le protocole PPI est un protocole maître-esclave : les stations
maîtres envoient aux stations esclaves des demandes
auxquelles les esclaves répondent (voir figure 7-7). Les
stations esclaves ne sont jamais à l'origine des messages ;
elles attendent qu'un maître leur envoie une requête ou les
interroge afin de recevoir une réponse.
Les maîtres communiquent avec les esclaves par
l'intermédiaire d'une liaison partagée qui est gérée par le
protocole PPI. PPI ne limite pas le nombre de maîtres pouvant
communiquer avec un esclave donné mais vous ne pouvez communiquer avec un esclave donné, mais vous ne pouvez
pas installer plus de 32 maîtres dans le réseau.
Les CPU S7-200 peuvent agir comme maîtres lorsqu'elles sont à l'état de fonctionnement "Marche" (RUN) si
vous validez le mode PPI maître dans le programme utilisateur (voir la description du SMB30 à l'annexe D).
Une fois le mode PPI maître validé, vous pouvez accéder à d'autres S7-200 en lecture ou en écriture à
l'aide des opérations NETR (Lire depuis réseau) et NETW (Ecrire dans réseau). Toutefois, même lorsqu'il
agit en tant que maître PPI, le S7-200 réagit toujours en esclave aux demandes d'autres maîtres.
PPI évolué permet aux unités du réseau d'établir une liaison logique entre elles. Avec PPI évolué, un
nombre limité de liaisons est fourni par chaque unité. Vous trouverez au tableau 7-3 le nombre de liaisons
acceptées par le S7-200.
Toutes les CPU S7-200 prennent en charge les protocoles PPI et PPI évolué, alors que PPI évolué est le
seul protocole PPI pris en charge par le module EM 277.
Tableau 7-3 Nombre de liaisons pour la CPU S7-200 et les modules EM 277
Module
CPU S7-200
Module EM 277
214
Débit en bauds
Interface 0 9,6 kilobauds, 19,2 kilobauds ou 187,5 kilobauds
Interface 1 9,6 kilobauds, 19,2 kilobauds ou 187,5 kilobauds
9,6 kilobauds à 12 mégabauds
STEP 7-Micro/WIN :
Maître
Unité HMI :
Maître

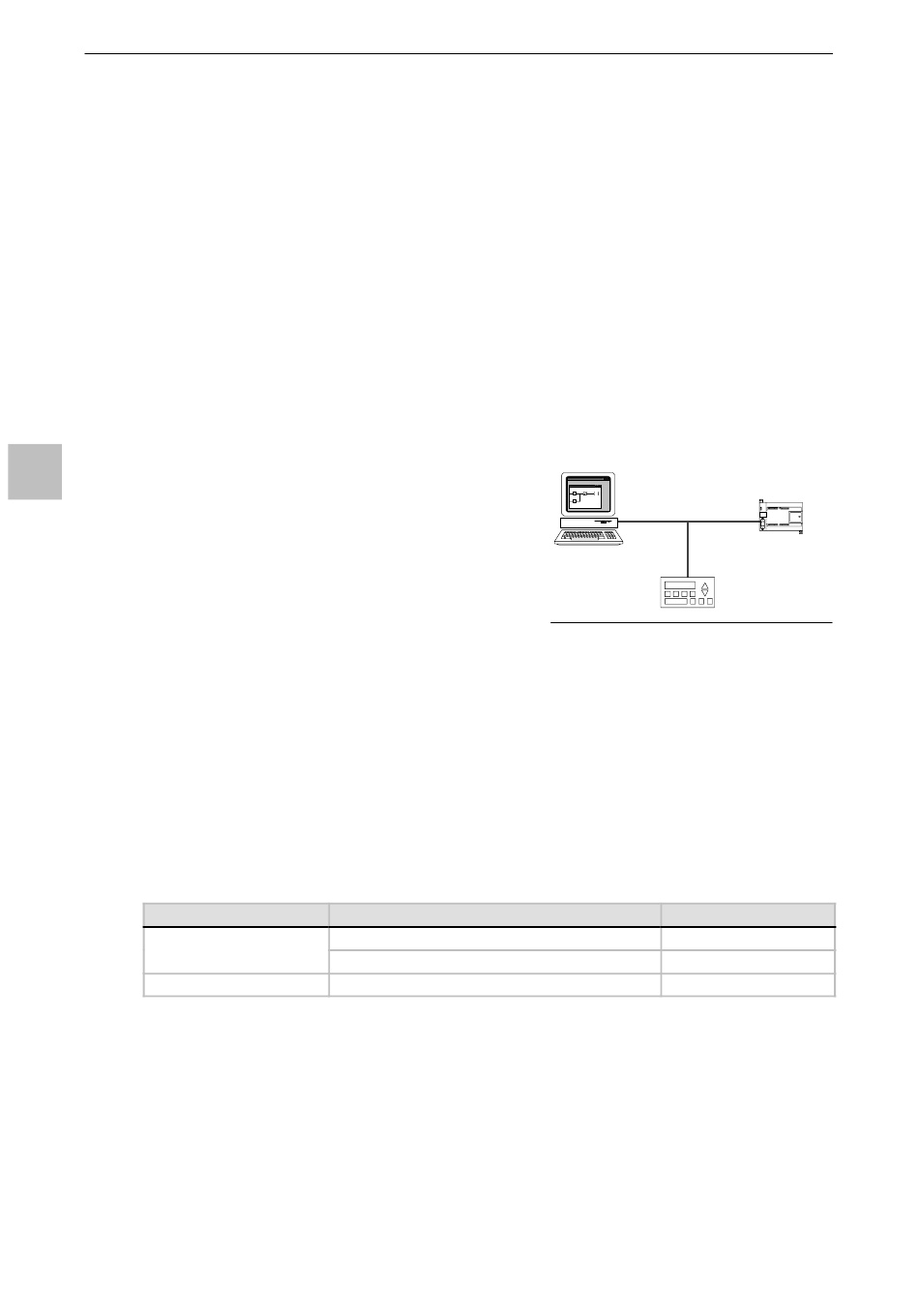

Figure 7-7 Réseau PPI
Liaisons
4
4
6 par module
S7-200
