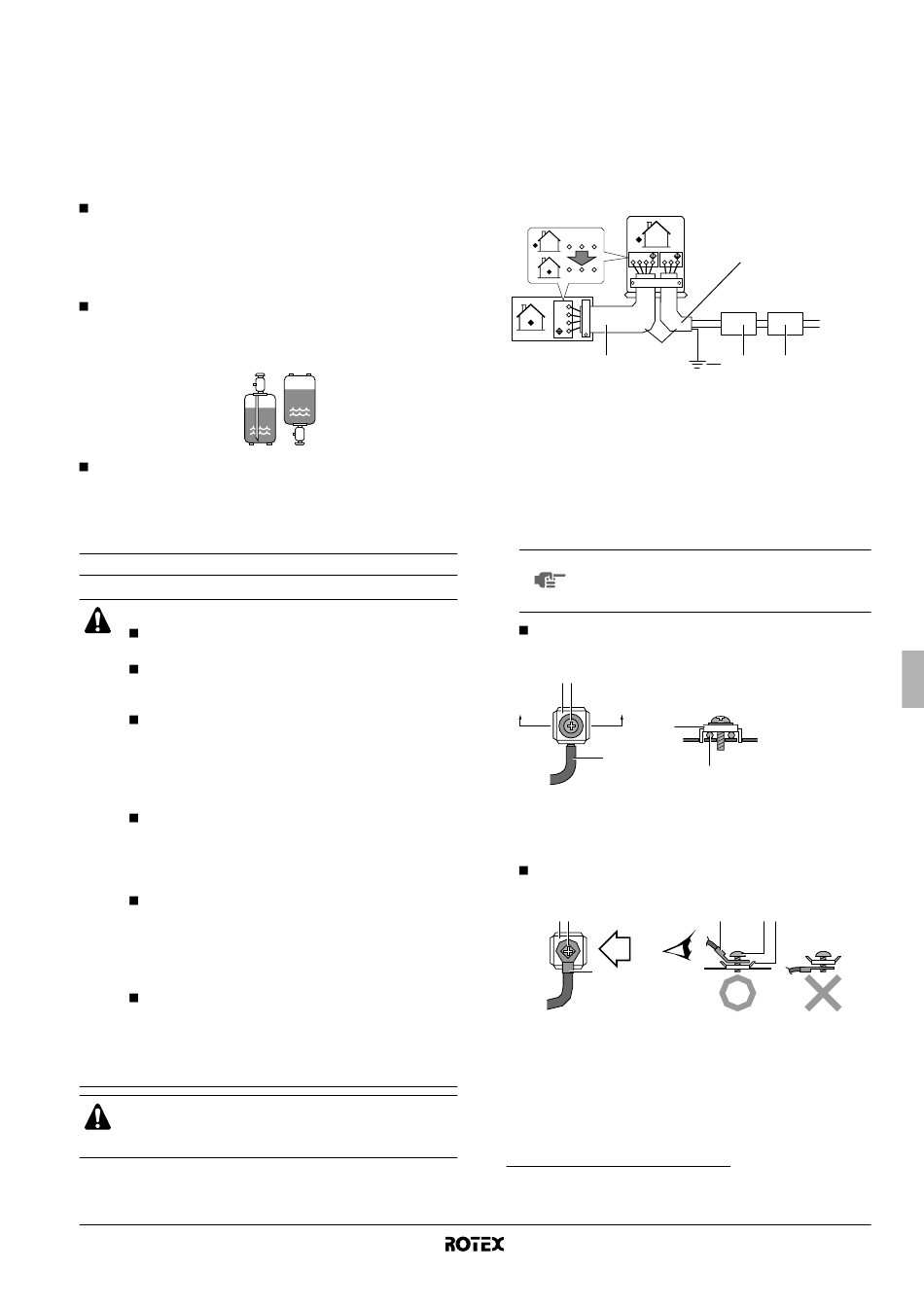

Einfüllen von zusätzlichem Kältemittel
Wenn die Gesamtlänge der Kältemittelrohre 10 m Länge über-
schreitet, füllen Sie zusätzlich 20 g des Kältemittels (R410A) nach für
jeden zusätzlichen Meter Leitung.
Bestimmung des Gewichts des zusätzlich einzufüllenden Kälte-
mittels. Füllen Sie die Menge ein, die auf dem Wartungsaufkleber auf
der Rückseite der Abdeckung des Absperrventils angegeben ist.
Sicherheitsmaßnahmen beim Hinzufügen von R410A
Achten Sie darauf, die Flüssigkeitsleitung mit der angegebenen
Menge Kältemittel (in flüssigem Zustand) zu füllen.
Da dieses Kältemittel ein gemischtes Kältemittel ist, kann das
Hinzufügen in gasförmigem Zustand verursachen, dass die
Zusammensetzung des Kältemittels sich verändert, und damit
einen normalen Betrieb verhindert.
Bevor Sie Auffüllen, prüfen Sie, ob der Kältemittelzylinder mit
einem Siphonrohr ausgestattet ist (der Zylinder sollte mit
"Siphon für Flüssigkeitsfüllung angebracht" oder ähnlichem
gekennzeichnet sein).
Füllen Sie das flüssige
Kältemittel ein, wenn
der Zylinder aufrecht
steht.
Achten Sie darauf die Werkzeuge für R410A ausschließlich zu
verwenden, um den erforderlichen Druckwiderstand sicher-
zustellen und um zu verhindern, dass Fremdmaterialien in das
System gemischt werden.

Verkabelung

WARNUNG
Sämtliche Verkabelungsarbeiten müssen von einem
qualifizierten Elektriker durchgeführt werden.
Das Netzkabel und der Leistungsschalter müssen
gemäß den örtlichen und nationalen Vorschriften
ausgewählt werden.
Verwenden Sie keine umwickelten Kabel, keine
Drahtlitzenleiter
beachtende Hinweise" auf Seite 8), Verlängerungs-
kabel oder Anschlüsse von einem Starsystem, da sie
Überhitzung, elektrische
verursachen können.
Verwenden Sie keine örtlich erworbenen elektrischen
Teile im Produkt und zweigen Sie die Netzversorgung
für das Heizkabel etc. nicht vom Klemmenblock ab.
Dies kann elektrischen
verursachen.
Installieren Sie unbedingt einen Erdschluss-Strom-
unterbrecher. Diese Einheit verwendet einen Inverter,
das heißt, dass ein Erdschlussdetektor der hohe
Oberschwingungen handhaben kann, verwendet
werden muss, um Fehlfunktionen des Erdschluss-
detektors selbst zu verhindern.
In der festen Verkabelung muss ein Hauptschalter
oder ein anderer Schaltmechanismus installiert sein,
bei dem beim Abschalten alle Pole getrennt werden.
Die Installation muss den entsprechenden örtlichen
und nationalen
entsprechen.
WARNUNG
Schalten Sie den Sicherheitstrennschalter solange nicht
EIN, bis alle Arbeiten abgeschlossen sind.
Das Gerät entspricht EN/IEC 61000-3-12
RRHQ006~008ADV3(8)
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW52843-1
Füllen Sie das flüssige
Kältemittel ein, wenn
der Zylinder auf dem
Kopf steht.
(siehe Vorsicht 1 unter
Schläge oder Brand
Schlag oder Brand
Vorschriften und Gesetzen
(1)
Vorgehensweise
1 Lösen Sie die Isolierung vom Kabel (20 mm).
2 Schließen Sie die Anschlussdrähte zwischen den Innen- und
Außeneinheiten so an, dass die Klemmennummern überein-
stimmen (siehe nachfolgender Elektroschaltplan). Ziehen Sie
die Klemmenschrauben
Kreuzschlitz-Schraubendreher, um die Schrauben anzuziehen.
Siehe ebenfalls Vorsicht 2 unter "Zu beachtende Hinweise" auf
Seite 8 für Verdrahtungsvorgaben.
1 2 3
1 2 3
1
2
3
1
1 Verbindungsleitung zwischen Innen- und Außeneinheit: Wenn
die Kabellänge 10 m überschreitet, verwenden Sie Kabel mit
Ø2,5 mm anstelle von Ø1,5 mm Kabeln.
2 Netzkabel (siehe Typenschild der Einheit bezüglich
maximalem Betriebsstrom)
3 Erdung
4 Sicherheitstrennschalter
5 Erdschluss-Stromunterbrecher
3 Installation der Erdungsklemme
HINWEIS Diese Einheit muss geerdet werden.
Befolgen Sie bezüglich der Erdung, die maßgeb-
liche örtliche Norm für elektrische Installationen.
Gehen Sie wie folgt vor, wenn Sie einzelne Aderleitungen
installieren.
3 2
A
"Zu
1 Einzelne Aderleitung
2 Schraube
3 Flachscheibe
Gehen Sie wie folgt vor, wenn Sie runde Crimpklemmen
verwenden.
3 2
1
1 Runde Crimpklemme
2 Schraube
3 Flachscheibe
4 Ziehen Sie das angeschlossene Kabel heraus und achten Sie
darauf, dass es nicht abgeklemmt wird. Befestigen Sie dann die
Kabel an der vorgesehenen Position in den Kabelbindern. Siehe
auch "Zu beachtende Hinweise" auf Seite 8.
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Nieder-
spannungssystemen angeschlossenen Anlagen mit Eingangsströmen von
>16 A und ≤75 A pro Phase.
fest an. Wir empfehlen
2
1 2 3 L N
H05VV
3 4
AA'
A'
3
1
1
1 2 3
B
B
