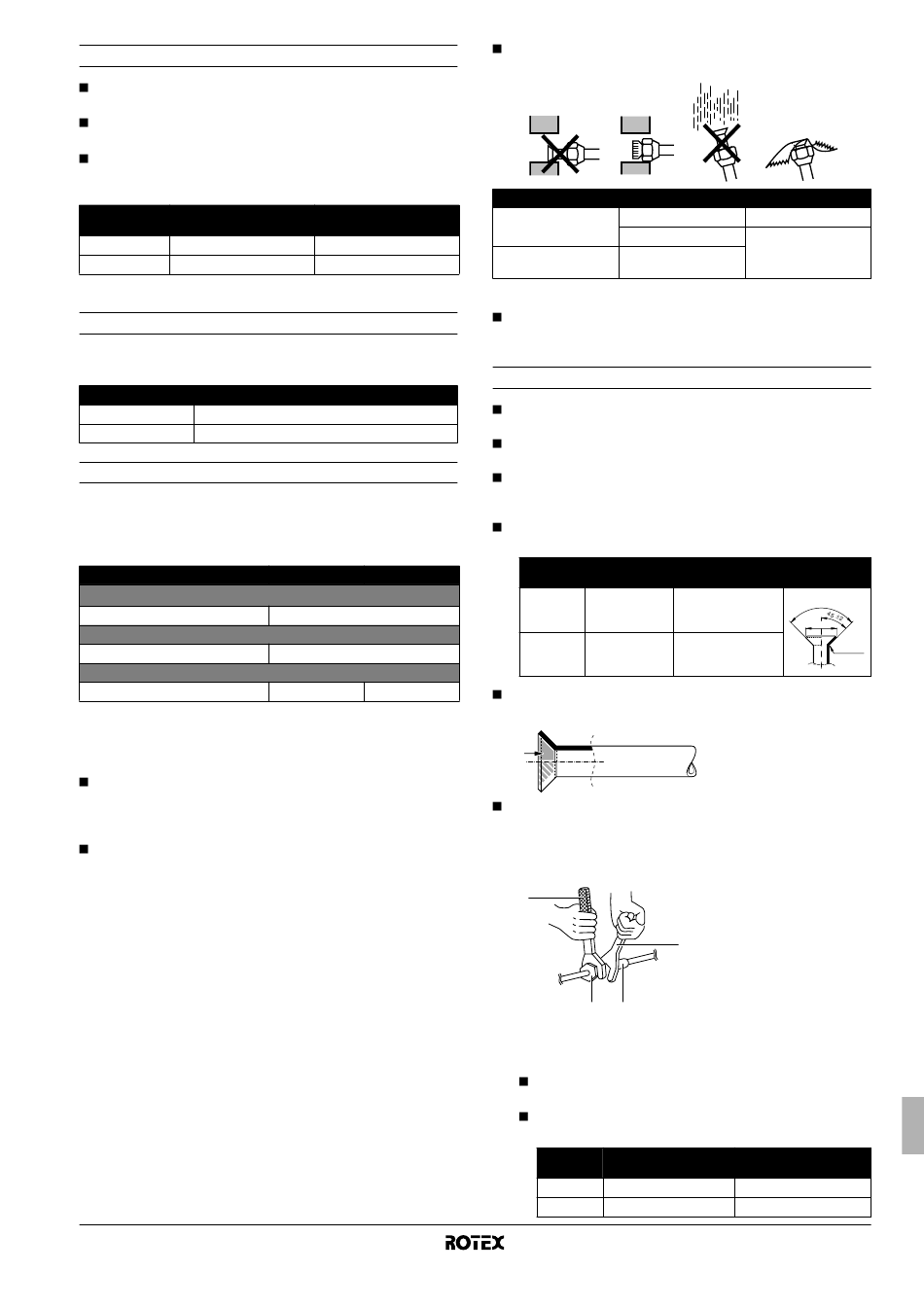

Soğutucu Boruları Için Önlemler - Rotex RRHQ011BAV3 Manuel D'installation

Boru malzemesinin seçimi
Yapım malzemesi: soğutucu için fosforik asitle oksijeni giderilmiş
dikişsiz bakır.
Sertlik derecesi: aşağıdaki tabloda listelendiği gibi, boru çapına
bağlı olarak değişen sertlik derecesinde boru kullanın.
Soğutucu borularının et
düzenlemelere uygun olmalıdır. R410A boruları için en küçük et
kalınlığı aşağıdaki tabloya uygun olmalıdır.
Boru malzemesinin
Boru Ø sertlik derecesi
9,5 O
15,9 O
O=Tavlanmış
Soğutucu boru ebadı
Dış ünite ile iç ünite arasındaki borular dış bağlantılarla aynı ebatta
olmalıdır.
Gaz borusu
Sıvı borusu
İzin verilen boru uzunluğu ve yükseklik farkı
Uzunluklar ve yüksekliklerle ilgili olarak aşağıdaki tabloya bakın. Bkz.
şekil 2. Şekildeki en uzun hattın gerçekteki en uzun boruya ve
şekildeki en yüksek ünitenin gerçekteki en yüksek üniteye karşı
geldiğini varsayın.
İzin verilen boru uzunluğu
İzin verilen boru uzunluğu
Toplam maksimum tek-gidiş boru uzunluğu
L
İç ve dış üniteler arasındaki maksimum yükseklik
H
Şarj gerektirmeyen uzunluk
L
(a) Parantez içindeki rakam eşdeğer uzunluğu temsil eder.
Soğutucu boruları için önlemler
Belirlenmiş soğutucudan başka hava, vs. gibi hiçbir şeyin
donma çevrimine girmesine izin vermeyin. Ünite üzerinde
çalışırken herhangi bir soğutucu gaz sızıntısı olursa, odayı
derhal iyice havalandırın.
Soğutucu ilave ederken yalnız R410A kullanın
Montaj aletleri:
Basınca dayanım ve yabancı maddelerin (örn. mineral yağlar ve
nem) sisteme karışmasını önlemek için mutlaka özel olarak
R410A montajları için kullanılan montaj aletlerini (manometre
manifoldu şarj hortumu, vs.) kullanın.
Vakum pompası:
Çek valfı olan 2 kademeli bir vakum pompası kullanın
Pompa çalışmazken pompa yağının sistemin içine ters olarak
akmadığından emin olun.
–100,7 kPa (5 Torr, –755 mm Hg) vakum oluşturabilen bir
vakum pompası kullanın.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Hava su tipi ısı pompası için dış ünite
4PW54248-1
kalınlığı ilgili yerel ve ulusal
En küçük kalınlık t (mm)
0,80
1,00
Soğutucu boru ebadı (mm)
Ø15,9
Ø9,5
V3 W1
(a)
75 m (95 m)
30 m
≤30 m ≤10 m
Borulara pislik, sıvı veya toz girmesini önlemek için boruların
ucunu ezin veya bantlayın.
Yer Montaj dönemi
Bir aydan fazla
Dış ünite
Bir aydan az
Döneme bağlı
İç ünite
olmaksızın
Bakır boruları duvarlardan geçirirken çok dikkat edilmelidir.
Borular, havşanın mekanik gerilime maruz kalmayacağı şekilde
monte edilmelidir.
Havşa açma esasları
Havşalar tekrar kullanılmamalıdır. Kaçakları önlemek için
yenileri yapılmalıdır.
Kullanılan soğutucu için uygun bir boru kesici ve havşa takımı
kullanın.
Sadece üniteyle beraber gelen havşa somunlarını kullanın.
Farklı havşa somunlarının kullanılması, soğutucunun sızmasına
neden olabilir.
Havşa açma ölçüleri ve sıkma torkları için tabloya bakın (aşırı
sıkılması havşanın yarılmasına yol açacaktır).
Boru ebadı Sıkma torku
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken havşa somununun çatlamasını ve
kaçakları önlemek amacıyla havşa somununu sıkmak için daima
bir açık ağız anahtar ile tork anahtarını birlikte kullanın.
1
4 3
Tavsiye edilmez ancak acil durumda olabilir
Tork anahtarı olmadan boru bağlantısı yapmak zorunda
kalırsanız, aşağıdaki montaj yöntemini izleyin:
Bir somun anahtarıyla sıkma torkunda ani artış olana kadar
havşa somununu sıkın.
Bu noktadan sonra, havşa somununu aşağıda kaydedilen
açıyla sıkın:
Boru ebadı Sonraki sıkma açısı
(mm) (derece)
Ø9,5 60~90
Ø15,9 30~60
Koruma yöntemi
Boruyu ezin
Boruyu ezin veya
bantlayın
Havşa ölçüleri A Havşa biçimi
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
1 Tork anahtarı
2 Somun anahtarı
3 Boru birleşimi
2
4 Havşa somunu
Anahtar için tavsiye
edilen kol uzunluğu (mm)
±200
±300
