Brochages du connecteur de bus c.c. et de la résistance de freinage
Le brochage du connecteur du bus c.c. (DC) s'applique à l'alimentation du
bus c.c., à l'onduleur mono-axe, à l'onduleur double axe et à l'alimentation
iTRAK. Le brochage de la résistance de freinage (RC) s'applique à
l'alimentation du bus c.c.
Tableau 21 - Connecteur du bus c.c.
Broche c.c.
Description
Barre de bus
Connexions du bus c.c.
Tableau 22 - Connecteur de la résistance de freinage
Broche RC
Description
1
Connexion de la résistance de freinage
2
Brochages du connecteur d'entrées TOR
L'alimentation du bus c.c. est doté de deux entrées TOR configurables et quatre
fonctions configurables à choisir à partir de l'application Logix Designer.
Tableau 23 - Brochages d'entrée TOR de l'alimentation du bus c.c.
Broche IOD
Description
1
Entrée rapide NPN 24 V n° 1
2
Commun de l'alimentation 24 V des E/S, fournie par le client.
3
Entrée rapide NPN 24 V n° 2
4
Point de raccordement du blindage du câble d'E/S
Tableau 24 - Fonctions configurables de l'alimentation du bus c.c.
Configuration par défaut
Entrée TOR 1 = Activation
Entrée TOR 2 = Non assignée

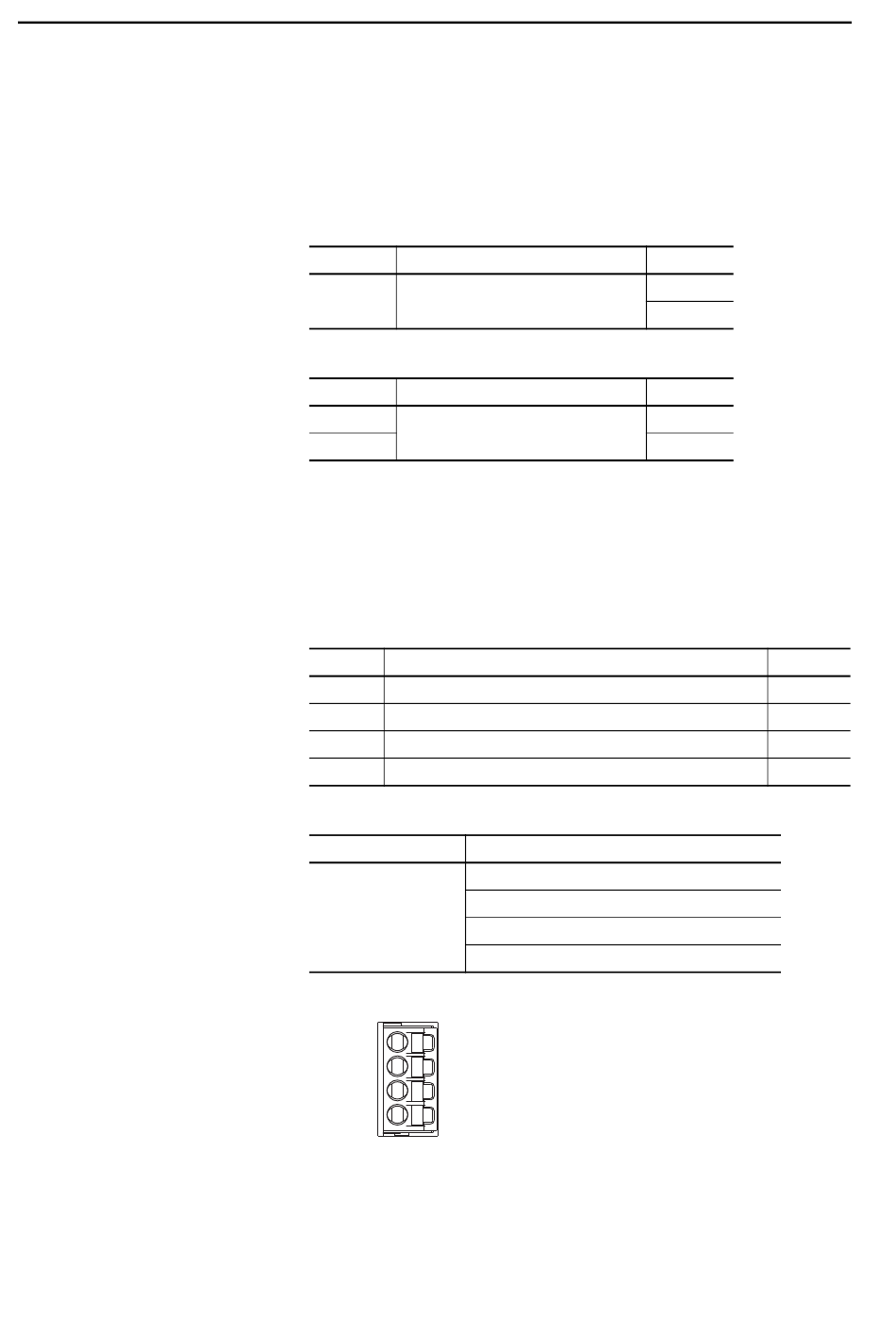

Figure 38 - Orientation des broches pour le connecteur d'entrées TOR à 4 broches (IOD)
Pin 1
Pin 4
Publication Rockwell Automation 2198-UM002F-FR-P - Mai 2018
Données de connecteur et descriptions des fonctionnalités
Description
Unassigned (non assignée)
Enable (activation)
Condensateur de bus OK
Thermostat de la résistance de freinage OK
Chapitre 4
Signal
DC-
DC+
Signal
SH
DC+
Signal
IN1
COM
IN2
SHLD
69
