Exemple de câblage de l'état
du module condensateur
294
Vous pouvez configurer l'une des entrées TOR de l'alimentation de bus c.c.
en tant que Bus Capacitor OK (Condensateur de bus OK) dans l'application
Logix Designer. Reportez-vous à la pour voir comment la
Entrées TOR de l'alimentation de bus c.c. est configurée.

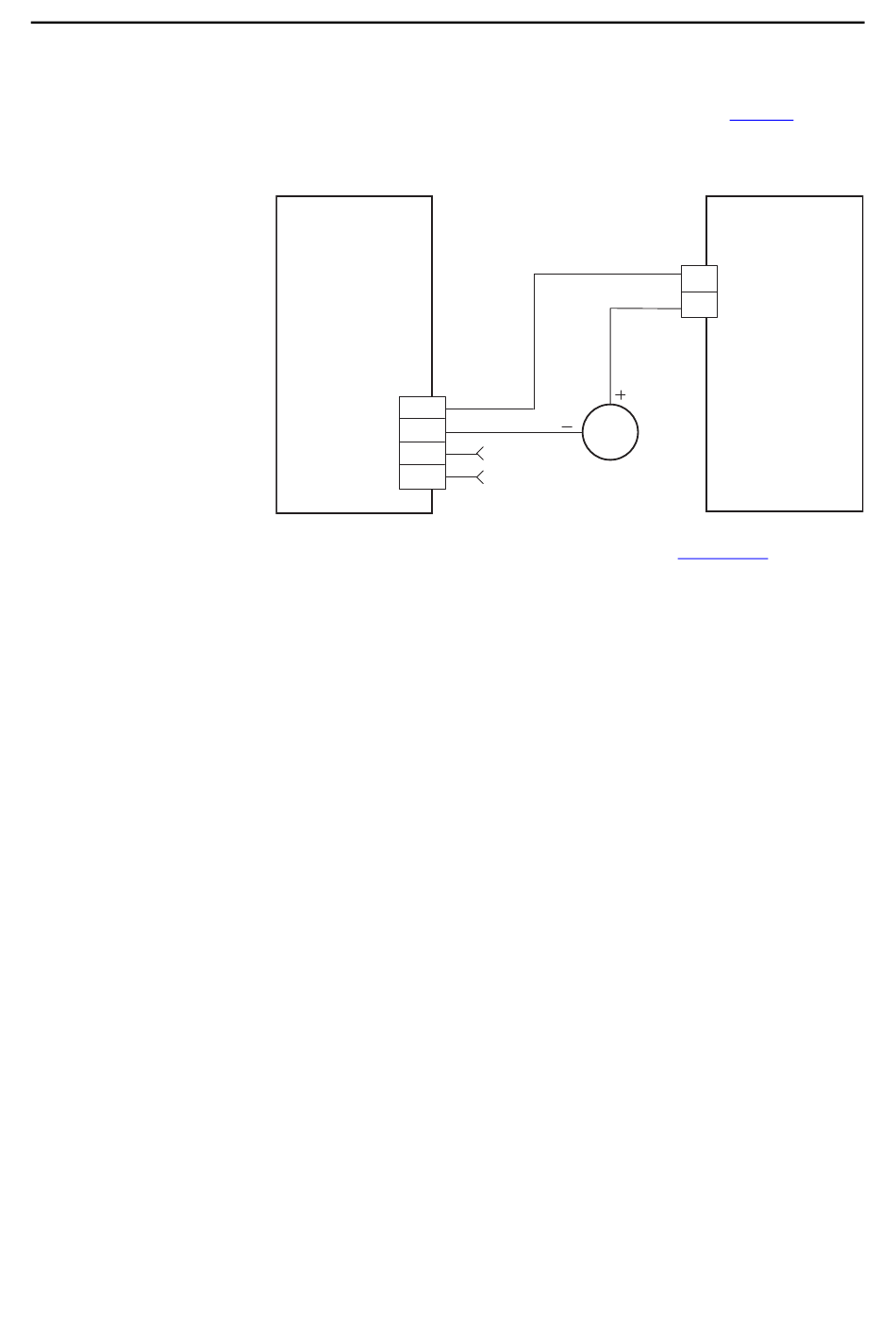

Figure 139 - Alimentation de bus c.c. avec module condensateur
Alimentation de bus c.c.
2198-Pxxx
1
IN1
2
Connecteur d'entrée
COM
TOR (IOD)
3
IN2
4
SHLD
Pour plus d'informations, consultez la publication 2198-IN008, « Kinetix
5700 Shunt Module Installation Instructions ».
Publication Rockwell Automation 2198-UM002F-FR-P – Mai 2018
page 153
Module condensateur
2198-CAPMOD-2240
MS–
Connecteur d'état
du module (MS)
MS+
24V DC
catégorie
