Groupe 21 : Corps de moteur

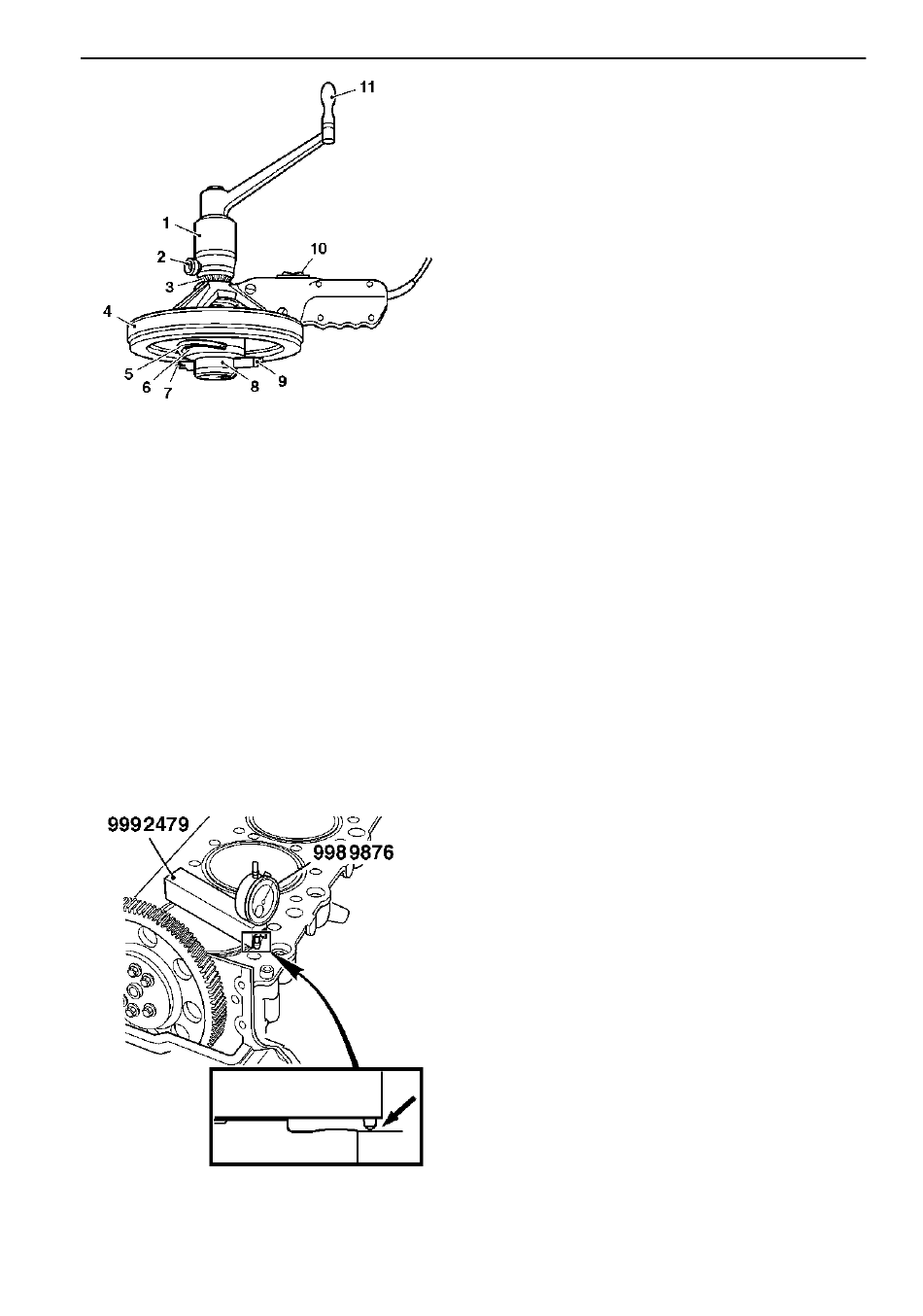

Outil de fraisage 9812524 pour logement de chemise de
cylindre
1. Douille d'avance (avance
verticale)
2. Vis de blocage
3. Bague graduée
4. Électroaimant
5. Étrier de blocage
6. Bague d'avance (avance
horizontale)
Plus d'informations sur : www.dbmoteurs.fr
7. Galet de centrage
8. Broche
9. Fraise
10. Commutateur (électro-
aimant)
11. Manivelle
21307
Logement de chemise de
cylindre, fraisage
Chemise déposée (calage inclus)
Outils spéciaux :
Outil de fixation* ................................................ 999 0157
Support pour comparateur à cadran ................. 999 2479
Entretoise (2 pces) ............................................ 999 6394
Entretoise (2 pces) ............................................ 999 6395
Extracteur ........................................................... 999 6645
Plaque pour chemise de cylindre ..................... 999 6963
* Remarque : 2 pces / chemise de cylindre.
Autres équipements spéciaux :
Entretoise ........................................................... 980 9772
Outil de fraisage ................................................ 981 2524
Comparateur à cadran ...................................... 998 9876
1
Déposer la chemise de cylindre et nettoyer le siège dans
le bloc. Voir les instructions aux pages 68 et 105.
2
Positionner la chemise de cylindre neuve, sans bagues
d'étanchéité, dans le bloc. Immobiliser la chemise à l'aide
de deux outils de presse 999 0157.
3
Monter le comparateur à cadran 998 9876 dans le support
999 2479.
Placer le support avec le comparateur en travers de la
chemise de cylindre.
Mettre le comparateur à cadran à zéro avec un ou deux
millimètres de pression de la touche sur la surface du
bloc-cylindres.
Remise à neuf / Échange
107
