Soudage électrique
IMPORTANT ! Débrancher les connecteurs de
l'unité de commande du moteur ainsi que le connec-
teur à 8 bornes de l'unité PCU avant de commencer
le soudage électrique.
IMPORTANT ! Le système ne doit pas être sous ten-
sion et la clé / les clés de contact doivent être en po-
sition 0 avant de débrancher et brancher les con-
necteurs de l'unité de commande du moteur.
1

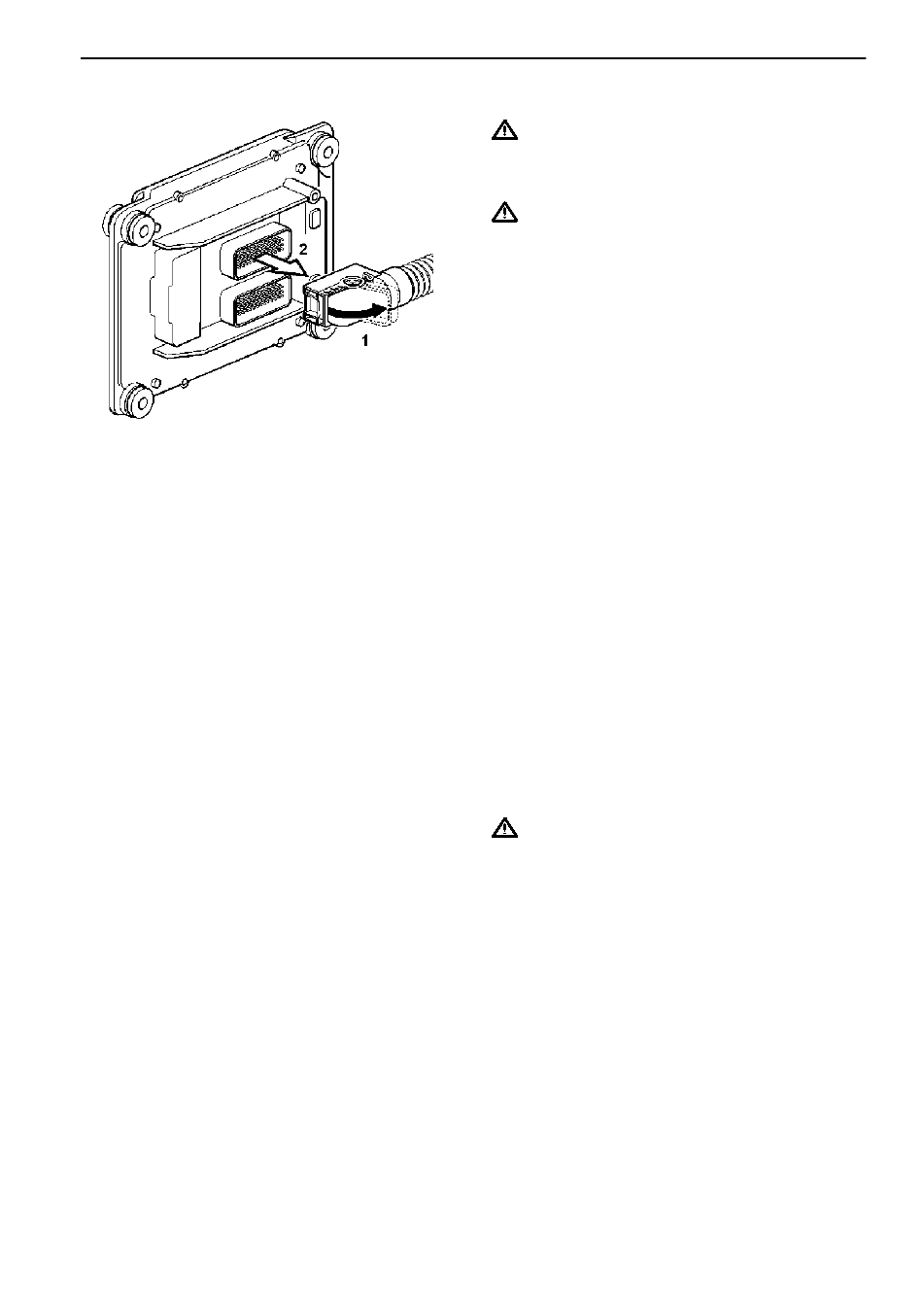

Couper le courant avec les coupe-circuits principaux. Dé-
brancher les connecteurs de l'unité de commande du mo-
teur (pousser l'étrier de blocage (1) vers l'arrière et dé-
brancher chaque connecteur).
Pour plus d'informations, vous reporter aux instructions et
aux figures sous le titre « Unité de commande, échange »,
à la page 169.
2
Débrancher le connecteur de l'unité d'alimentation électri-
que (« module power »).
3
Débrancher le connecteur à 8 bornes de l'unité PCU*.
* Remarque : S'applique si le moteur n'est pas déposé du ba-
teau.
4
Débrancher le connecteur de l'alternateur.
5
Brancher toujours la prise de terre du dispositif de soudu-
re sur le composant à souder ou le plus près possible du
point de soudure. La pince ne doit jamais être branchée
sur le moteur, ni de façon à ce que le courant puisse pas-
ser par un palier quelconque.
IMPORTANT ! Quand l'opération de soudure est ter-
minée, les composants débranchés tels que les con-
necteurs et les câbles de batterie doivent être re-
branchés dans l'ordre correct.
Instructions générales
51
