Montage du dispositif de fixation
Bâti moteur, montage
Outils spéciaux :
Bâti de rénovation ........................................... 998 6485
Adaptateur pour fixation de moteur ................. 888 00003
Dispositif de fixation du moteur (plaque) ........ 888 00123
1
Déposer le boîtier de connexion et l'échangeur de tempé-
rature.
2
Débrancher le câblage de l'unité de commande et dépo-
ser cette dernière. Voir « Unité de commande, échange »
à la page 169.
3
Débrancher les raccords de carburant et électriques. Sou-
lever et déposer le support de filtre à carburant avec les
filtres.
Couvrir tous les raccords de carburant.
4

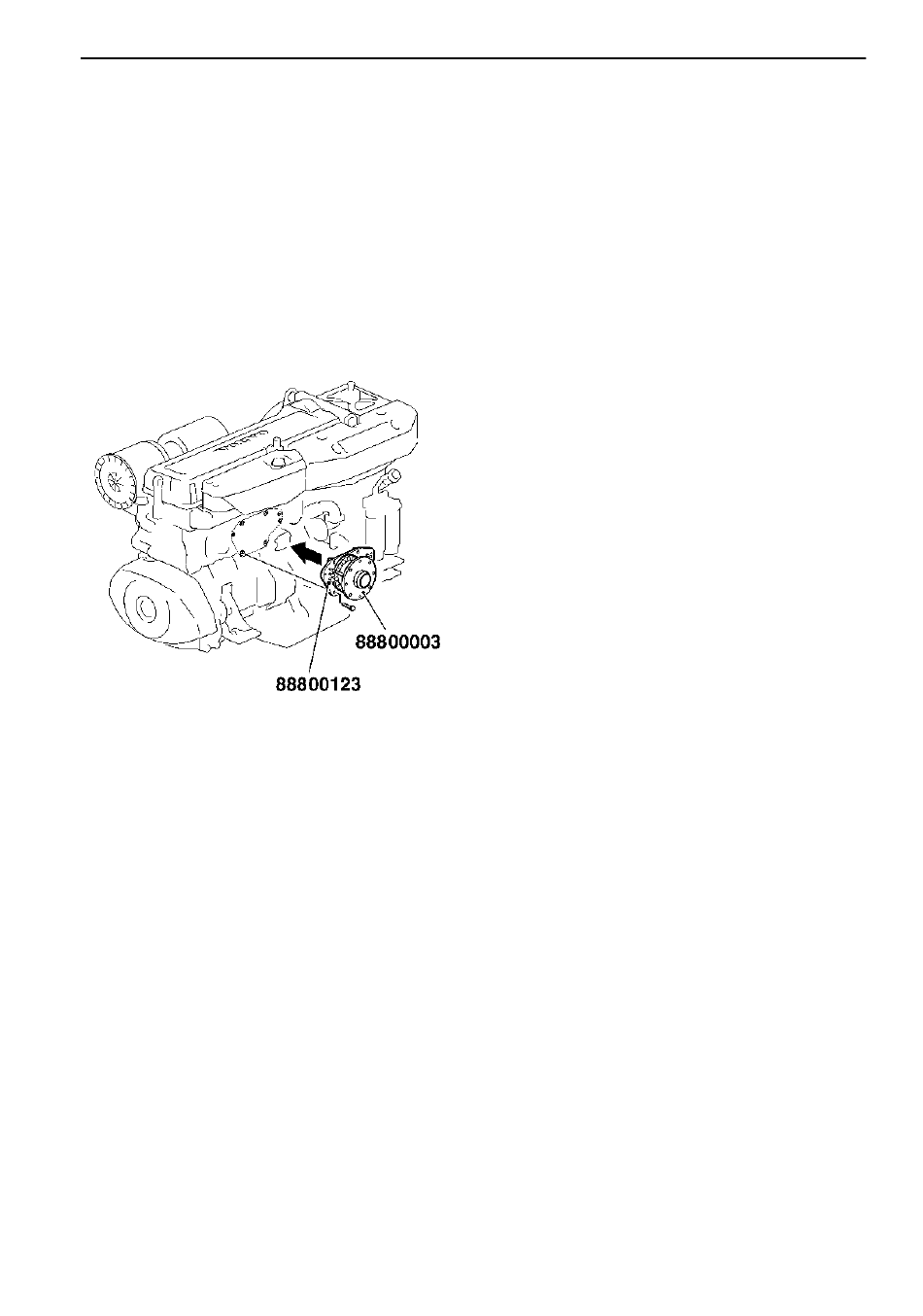

Visser la fixation de moteur 888 00123 sur le côté gauche
du moteur avec l'adaptateur 888 00003 (voir la figure).
Utiliser les vis suivantes :
M8 x 45 (2 pces).
M8 x 55 (1 pce).
M12 x 50 (4 pces).
5
Visser la fixation / le moteur dans le bâti de rénovation
998 6485.
