Soupapes, pose
Outils spéciaux :
Vérin hydraulique ............................................ 980 9729
Outil de presse ................................................ 999 0176
Adaptateur ....................................................... 999 6159
Outil, admission ............................................... 999 8246
Outil, échappement ......................................... 999 0174
Pompe hydraulique (pneumatique) ................ 980 9726
ou (manuelle) ................ 999 2670
Compresseur de ressort de soupape ............. 999 0210
Manchon de guidage ...................................... 888 00011
Mandrin ............................................................ 888 00151
Méthode 1
1
Huiler les queues de soupape et monter les soupapes.
Huiler les joints d'étanchéité de queue de soupape.
2

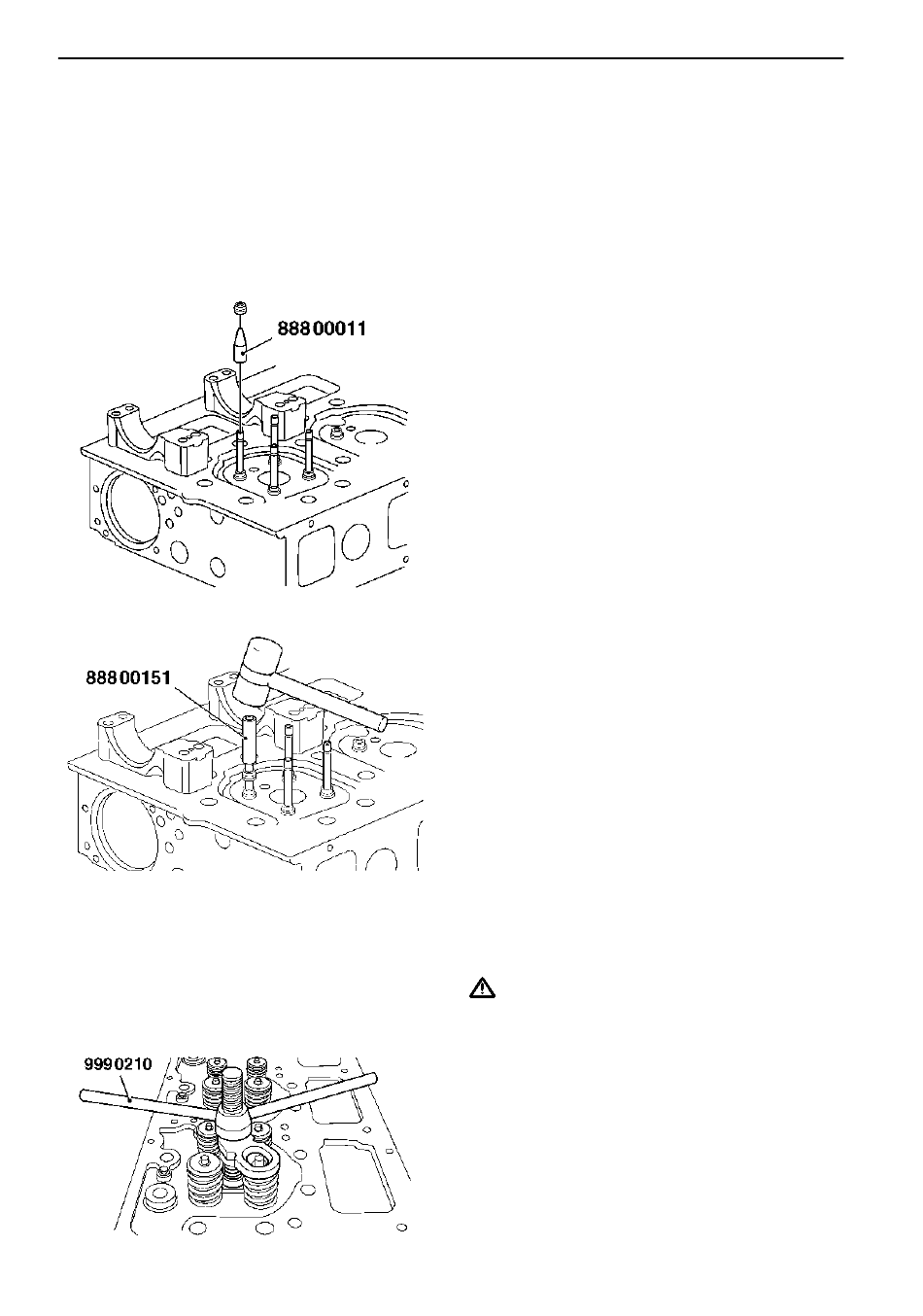

Monter le manchon de guidage 888 00011 sur la queue
de soupape et enfoncer le joint d'étanchéité de queue de
soupape neuf sur le guide de soupape.
3
Enfoncer délicatement les joints d'étanchéité de queue de
soupape avec l'outil 888 00151.
N.B. Vérifier que les joints d'étanchéité sont correctement
mis en place.
4
Mettre les goupilles de guidage pour les étriers de soupa-
pe (échappement).
Monter les ressorts de soupape et les coupelles de res-
sort de soupape.
N.B. Les soupapes d'échappement comportent des res-
sorts doubles.
Appuyer délicatement sur la coupelle de soupape puis
monter les clavettes de retenue. Utiliser l'outil de presse
999 0176 avec le vérin hydraulique 980 9729, l'axe
999 6159 et les outils 999 8246 (admission), respective-
ment 999 0174 (échappement) en procédant comme pour
la dépose.
AVERTISSEMENT ! Utiliser des lunettes de protec-
tion.
Méthode 2
L'outil 999 00210 peut être utilisé à la place du vérin hy-
draulique, comme pour la dépose.
Groupe 21 : Corps de moteur
