12. Encaixe X13A
O encaixe X13A recebe o conector K3M.
13. Encaixe X9A
O encaixe X9A recebe o conector do termístor.
14. Fusível da bomba, FU2 (fusível em série)
15. Relé da bomba, K4M
16. Transformador TR1
17. A4P Placa de endereços de alarme remoto (apenas nas
instalações com kit de alarme remoto).
18. Buraco de conduta para passagem do cabo de alimentação do
aquecedor de apoio.
19. Buraco de conduta para passagem do cabo de alimentação do
aquecedor de apoio e do cabo de protecção térmica.
20. Buraco de conduta para passagem do cabo do termóstato da
divisão e cabos de controlo das válvulas de 2 vias e 3 vias.
21. Buraco de conduta para passagem do cabo do termístor e do
cabo da interface do utilizador (e cabo de tarifário bonificado).
22. Buraco de conduta para passagem das ligações eléctricas de
alimentação do aquecedor de apoio.
23. Buraco de conduta para passagem dos cabos opcionais de
entrada/saída das ligações da placa de circuito impresso.
O esquema eléctrico encontra-se no interior da tampa
NOTA
da caixa de distribuição.
Tubagens de água
Devem ser tidas em consideração todos os comprimentos de tubagem.
Exigência
Distância máxima permitida entre a válvula de 3 vias e a
unidade (apenas nas instalações com tanque de água
quente doméstica).
A distância máxima permitida entre o tanque de água
quente doméstica e a unidade (apenas nas instalações
com tanque de água quente doméstica). O cabo de
termístor fornecido com o tanque de água quente
doméstica tem 12 m de comprimento.
Se a instalação estiver equipada com um tanque de
NOTA
água quente doméstica (opcional), consulte o manual
de instalação desse tanque.

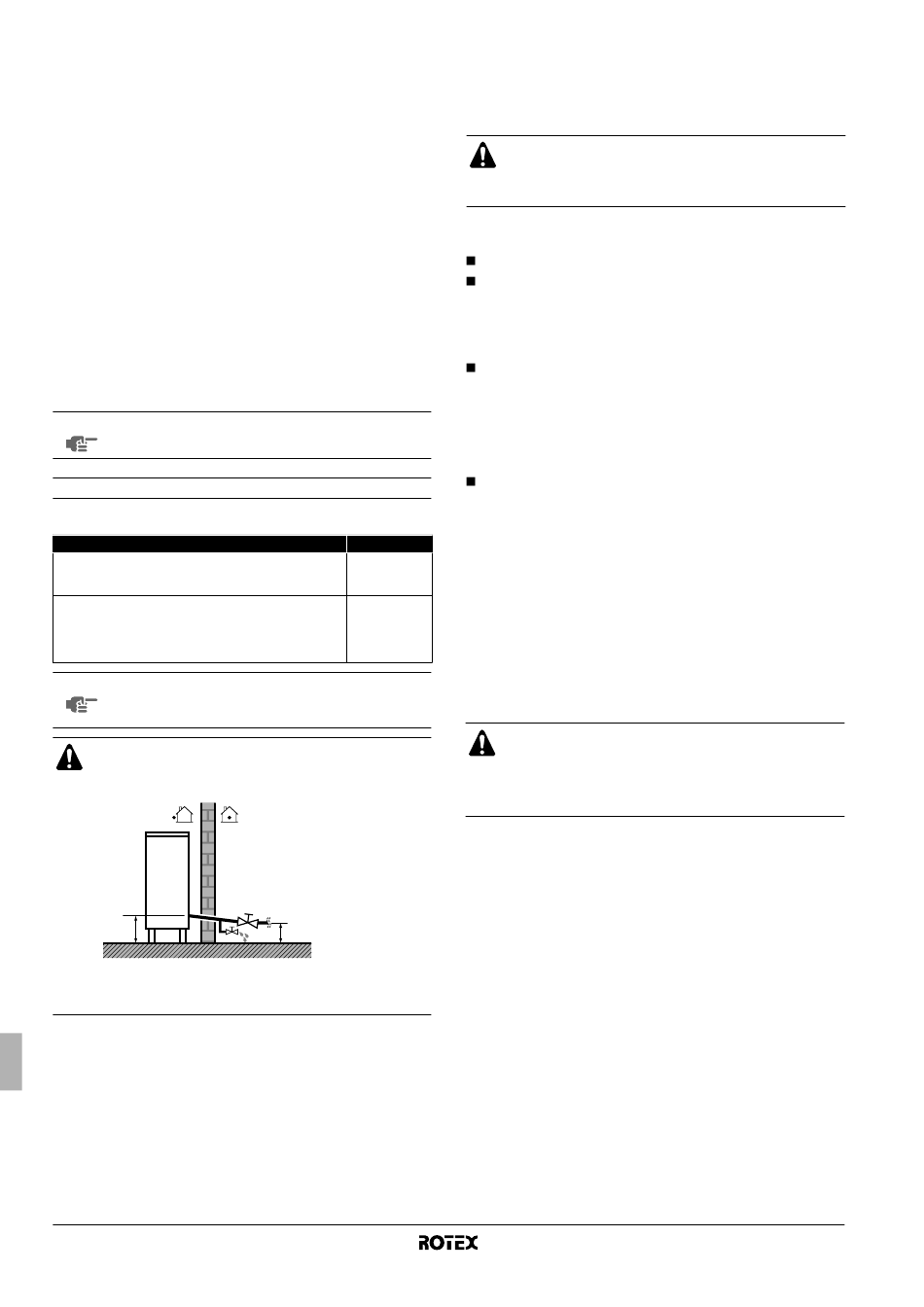

Em caso de falha da alimentação eléctrica ou do
funcionamento da bomba, drene o sistema (como se
sugere na figura seguinte).
A
Quando a água estiver parada no interior do sistema, a
congelação é muito provável, podendo ao ocorrer danificar
o sistema.
Manual de instalação
11
Valor
3 m
10 m
<A
Verificação do circuito da água
As unidades estão equipadas com uma entrada de água e uma
saída de água para ligação a um circuito de água. O circuito deve ser
instalado por um técnico qualificado e satisfazer os regulamentos
europeus e nacionais relevantes.
A unidade só deve ser usada num sistema de água
fechado. Se for aplicada num sistema de água aberto,
pode verificar-se o aparecimento de níveis excessivos de
corrosão nas tubagens de água.
Antes de continuar a instalação da unidade verifique os seguintes
pontos:
A pressão máxima da água é de 3 bar.
Devem ser instaladas torneiras de esgoto em todos os pontos
baixos do sistema, para permitir um escoamento total do
circuito durante as acções de manutenção.
A unidade possui uma válvula de drenagem, para escoar a
água do sistema de água da unidade.
Devem ser instaladas entradas de ar em todos os pontos altos
do sistema. As entradas de ar devem situar-se em pontos
facilmente acessíveis para os trabalhos de assistência técnica.
No interior da unidade existe uma purga de ar automática.
Verifique se esta válvula de purga de ar não está demasiado
apertada, para que continue
automaticamente ar que se introduza no circuito de água.
Certifique-se de que os componentes instalados nas tubagens
locais conseguem suportar a pressão da água.
Verificação do volume de água e da pré-pressão do
reservatório de expansão
A unidade está equipada com um reservatório de expansão de
10 litros, com uma pré-pressão de fábrica de 1 bar.
Para assegurar o bom funcionamento da unidade, pode ser
necessário ajustar a pré-pressão do reservatório de expansão e
verificar os volumes mínimo e máximo de água.
1 Verifique se o volume total de água da instalação, excluindo o
volume interno de água da unidade, é de pelo menos 20 l.
Consulte "Especificações técnicas" na página 36 para saber
qual o volume interno de água da unidade.
Na maior parte das instalações, este volume mínimo de
água produz um resultado satisfatório.
Contudo, em processo críticos e em divisões com grande
carga térmica, pode ser necessário um volume de água
superior.
Unidade para o sistema de bomba de calor ar/água
a ser possível libertar
