4.2. Utilização do controlador digital
A utilização da unidade RKHB* resume-se à utilização do
controlador digital.
CUIDADO
Nunca deixe que o controlador digital se molhe. Tal pode
provocar choques eléctricos ou incêndios.
Nunca pressione os botões do controlador digital com um
objecto pesado ou afiado. Tal pode danificar o controlador
digital.
Nunca inspeccione nem repare o controlador digital, deixe
sempre tais acções a cargo de pessoal qualificado.
Características e funcionalidades
O controlador digital é de topo de gama, proporcionando controlo
total da instalação. Consegue controlar quer instalações apenas de
aquecimento, quer instalações refrigeração/aquecimento.
Ambos os tipos de instalação estão disponíveis em diferentes
versões, que variam em capacidade, alimentação eléctrica
e equipamento instalado (com um tanque de água quente doméstica
opcional).
INFORMAÇÕES
■
Neste manual, as descrições específicas a uma
instalação (ou que dependam do tipo de equipamento
que está instalado) estão assinaladas com um
asterisco (*).
■
Algumas funções descritas neste manual podem não
estar disponíveis (ou poderá desejar que não
estejam). Solicite ao seu instalador ou representante
local mais informações relativamente aos níveis de
permissões.
Funções básicas do controlador
As funções básicas do controlador são:
■
Ligar e desligar a unidade.
■
Comutar o modo de funcionamento:
- aquecimento ambiente (consulte página 6),
- refrigeração ambiente (consulte página 6) (*),
- aquecimento de águas domésticas (consulte página 6) (*).
■
Selecção de funções:
- modo de baixo ruído (consulte página 7),
- controlo face às condições climatéricas (consulte página 8).
■
Ajuste dos pontos de regulação da temperatura (consulte
página 7).
INFORMAÇÕES
(*) As funções "refrigeração de espaços" e "aquecimento
de águas domésticas" apenas estão disponíveis se tiver
sido instalado o correspondente equipamento.
O controlador digital suporta um corte de corrente não superior
a 2 horas. Quando está activo o reinício automático (consulte
"5. Regulações locais" na página 14) este permite a desactivação da
fonte de alimentação durante 2 horas, sem intervenção do utilizador
(por ex., fonte de alimentação de tarifário bonificado).
Relógio
Funcionalidades do relógio:
■
Relógio de 24 horas.
■
Indicação do dia da semana.

Temporizador

O temporizador permite ao utilizador calendarizar o funcionamento
da instalação, de acordo com um programa diário ou semanal.
Manual de operações
4

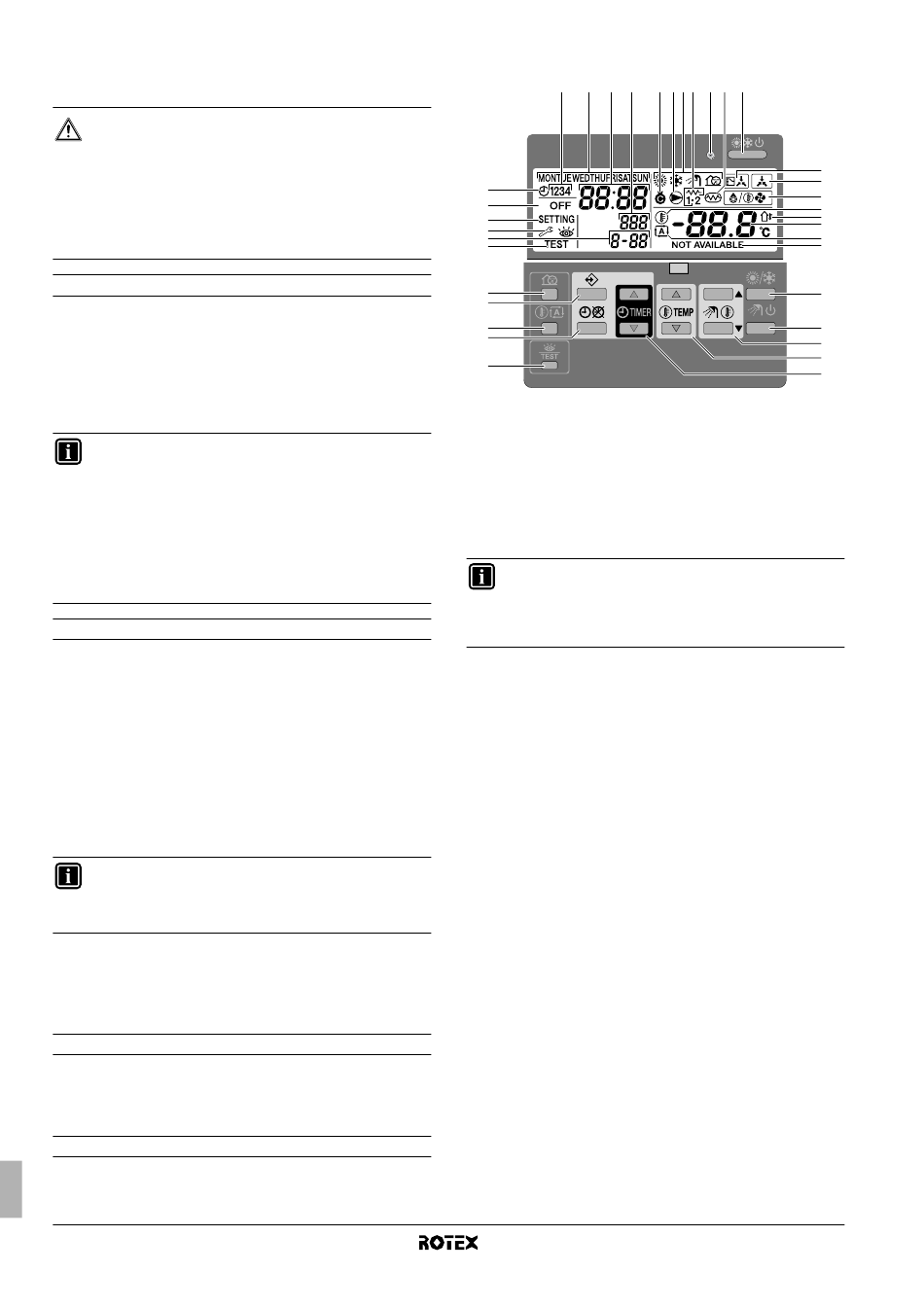

4.3. Nomes e funções dos ícones e dos botões
8 5 6 24
7
9
12
10
23
22
34
29
27
30
28
1. BOTÃO DE LIGAR/DESLIGAR
REFRIGERAÇÃO y
O botão de ligar e desligar inicia ou pára o funcionamento da
unidade em aquecimento ou em refrigeração.
Quando a unidade está ligada a um termóstato de ambiente
externo, este botão não pode ser utilizado, acendendo-se
o ícone e .
Carregando demasiadas vezes seguidas no botão de ligar
e desligar pode provocar um funcionamento anómalo do
sistema (máximo: 20 vezes por hora).
INFORMAÇÕES
Tenha em atenção que carregar no botão
qualquer influência sobre o aquecimento de águas
domésticas. O aquecimento de águas domésticas apenas
se liga ou desliga através do botão
2. LED DE FUNCIONAMENTO
O LED de funcionamento está aceso durante o processo de
aquecimento ambiente ou de refrigeração ambiente Fica
intermitente em caso de anomalia. Quando o LED está
apagado, o aquecimento ambiente ou a refrigeração ambiente
ficam inactivos, enquanto outros modos de funcionamento
podem ainda estar activos.
3. ÍCONES DO MODO DE FUNCIONAMENTO
Estes ícones indicam o(s) modo(s) de funcionamento activo(s):
climatização (aquecimento:
de águas domésticas ( w ); modo de baixo ruído (
dos limites estabelecidos, é possível combinar modos
diferentes. Por exemplo,
e aquecimento de águas domésticas. Os ícones dos modos
respectivos acendem-se simultaneamente.
Numa instalação apenas de aquecimento, o ícone
é apresentado.
Se não tiver sido instalado um tanque de água quente
doméstica, o ícone w nunca é apresentado.
4. ÍCONE DE CONTROLO EXTERNO
Este ícone indica que o termóstato de ambiente (opcional) com
prioridade elevada está a controlar a sua instalação. Este
termóstato de ambiente externo pode iniciar ou parar
o processo de aquecimento/refrigeração e alterar o modo de
funcionamento (refrigeração/aquecimento).
Ligando o termóstato externo de ambiente, com prioridade
elevada, deixa de funcionar o temporizador de aquecimento
e refrigeração ambiente.
Quando é enviado o sinal de tarifário bonificado, a indicação de
controlo central e pisca, para indicar que o tarifário bonificado
está activo.
5. INDICADOR DO DIA DA SEMANA
Este indicador apresenta o actual dia da semana.
Durante a leitura ou programação do temporizador, este
indicador mostra o dia regulado.
