COMPOSANTS ÉLECTRONIQUES DES BOÎTIERS ÉLECTRONIQUES

FUSIBLES ET RELAIS

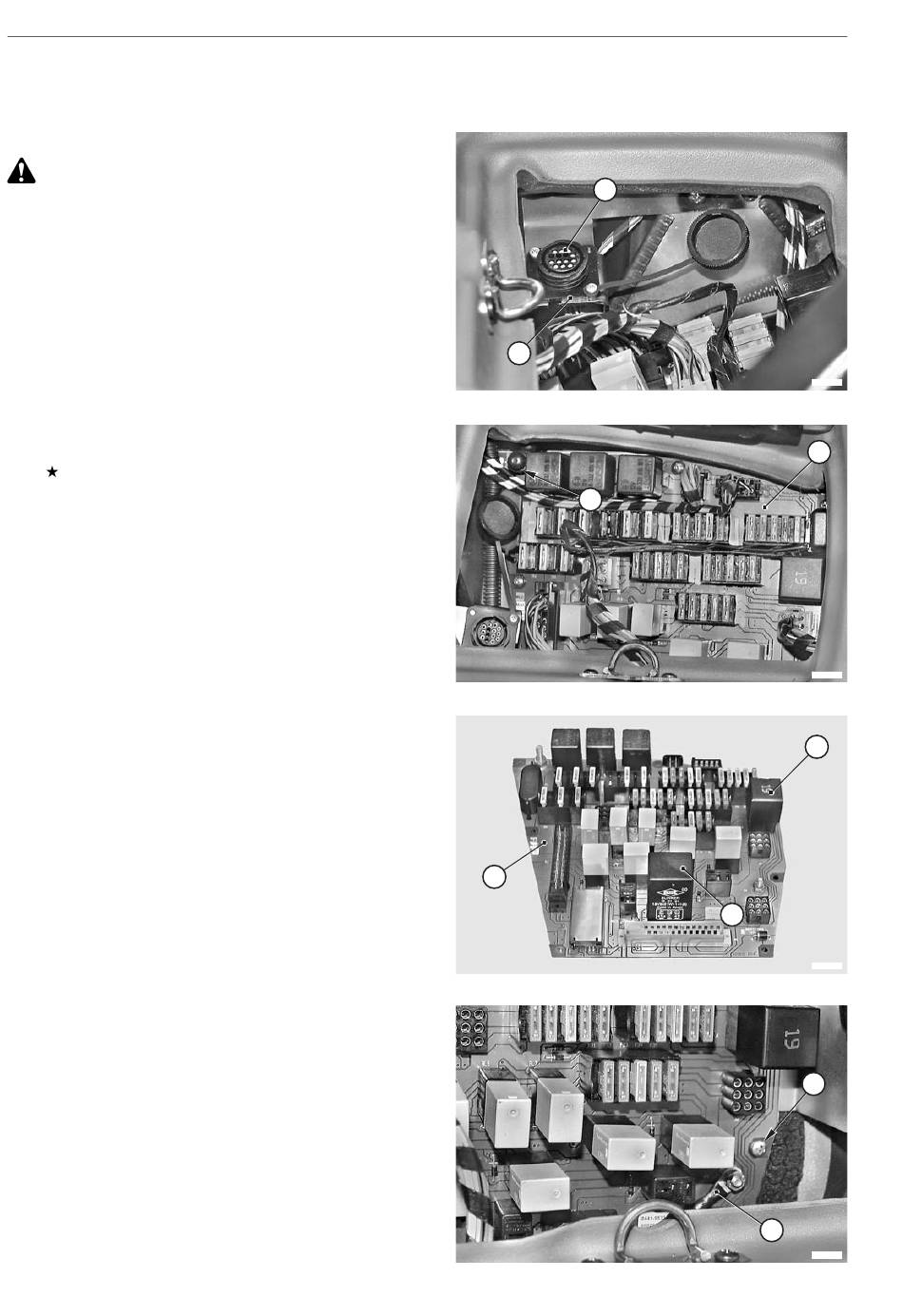

Dépose
Déposer la tôle de protection et débrancher le câble
de la borne négative (--) de la batterie.
1 - Déposer la patte de fixation (1) de la prise diagnostic
(2) et la mettre de côté.
2 - Débrancher les connecteurs (P2), (P6), (P3), (P5), (J1),
(J2), (J3) de la platine des fusibles et relais (3).
Les connecteurs sont repérés avec les sigles des
prises qui sont inscrits sur le circuit imprimé.
3 - Déposer la protection et débrancher le câble
d'alimentation (4) (P1).
4 - Enlever de la platine les relais (3) qui peuvent
empêcher la dépose :
RL4 - Intermittence d'essuie-glace avant (5)
RL14 - Clignotants (6)
5 - Débrancher le câble de masse (7) (P4) et déposer les
cinq vis de fixation (8).
30-204
2
1
4
3
FUSIBLES ET RELAIS
F0019271
3
F0019281
5
6
F0019301
8
7
F0019311
