3. INTRODUCTION AU SYSTÈME ÉLECTRONIQUE DU TRACTEUR
3.2.3.2 SYSTÈME DE PRISE DE FORCE ARRIÈRE
Le contrôle électronique de la prise de force arrière s'effectue en fonction des ordres donnés par l'opérateur par l'action sur
les boutons de commande situés sur la console latérale droite.
L'opérateur peut choisir les options suivantes :
- régime 750 tr/min.
- régime 1000 tr/min.
- enclenchement-désenclenchement automatique de la prise de force en fonction de la position du relevage.
Les boutons de commande d'enclenchement des prises de force avant et arrière qui sont situés en cabine, sont reliés à
l'accoudoir. Les commandes extérieures (boutons) situées sur les ailes et les autres composants du système sont
directement connectés à la centrale électronique HPSA.
Le système lit l'ordre donné par l'opérateur et actionne les électrovalves de contrôle de la prise de force arrière et de
sélection du régime. Après quoi les électrovalves dirigent l'huile sous pression vers les embrayages d'engagement de la
prise de force et le sélecteur de régime de celle-ci.
3.2.3.3 SYSTÈME DE PRISE DE FORCE AVANT
Le contrôle électronique de la prise de force avant s'effectue en fonction des ordres donnés par l'opérateur par l'action sur
les interrupteurs de commande situés sur la console latérale droite.
Les ordres sont transmis à la centrale électronique et le système actionne l'électrovalve d'enclenchement de la prise de
force avant.
Pour plus d'informations sur le fonctionnement, consulter le manuel d'utilisation et d'entretien du tracteur.
HPSA
+30 +15
PTO
PTO
X43
1000
750
2 1 2 1 2 1
9 8 7
D0019550
1 2 24 66 63 19 22 35
25 23 44 45
PTO
HZW X48 DX
2 1 3 2 1 2 1
f
N
5
6
12 31 30
PTO
X24
SX
2 1
4 1 2
3 2
4
CONSENT PTO AUTO
BUTTON BUTTON
REAR PTO
FRONT PTO
BUTTON
BUTTON
1
X12
28
ARMREST
20

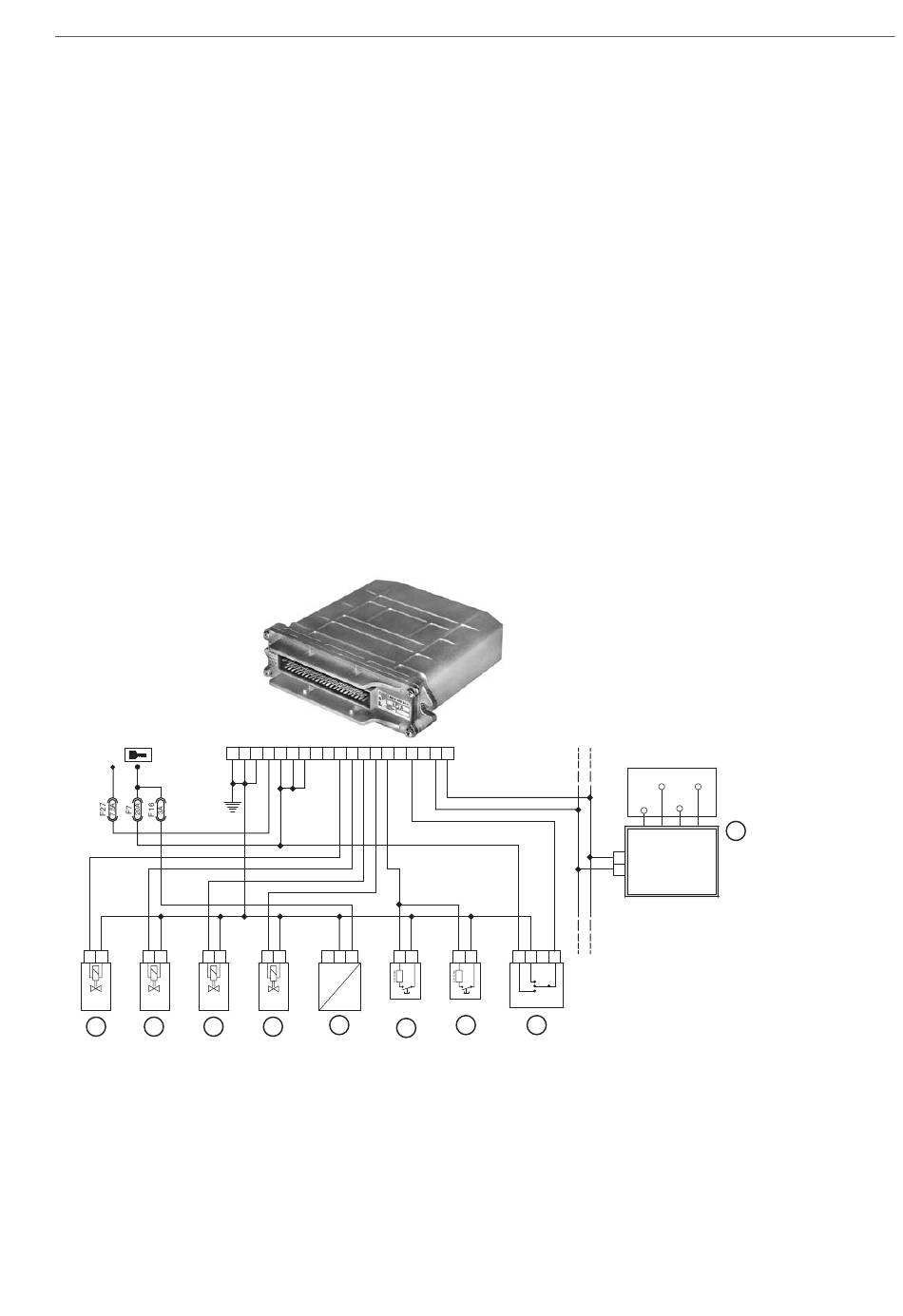

LÉGENDE
1 - Accoudoir
2 - Interrupteur de sélection régimes prise
de force
3 - Bouton-poussoir
commande prise de force
4 - Bouton droit de commande prise de
force
5 - Capteur de régime prise de force
6 - Électrovanne de commande prise de
force
avant
7 - Électrovanne de commande prise de
force 1000
8 - Électrovanne de commande prise de
force 750
9 - Électrovanne de
enclenchement prise de force
3.2 BUS CAN
gauche de
commande
