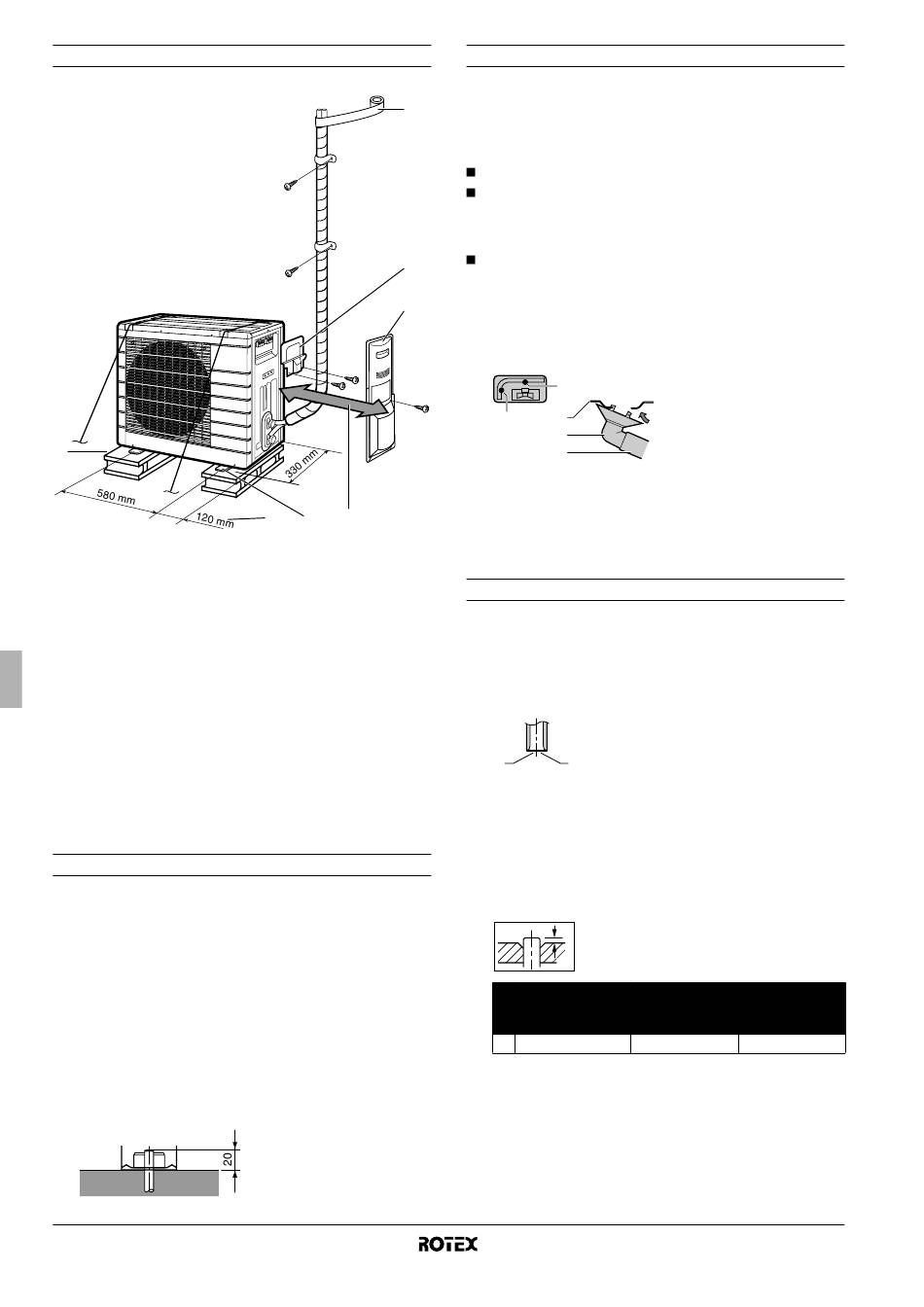

Installationszeichnung der Außeneinheit
7
1 Umwickeln Sie die Isolierleitung mit Abschlussband von unten
nach oben.
2 Wartungsabdeckung
3 Abdeckung des Absperrventils
4 250 mm von der Wand entfernt. Lassen Sie einen Bereich für die
Rohrleitung und die elektrische Wartung.
5 Wenn die Gefahr besteht, dass die Einheit herunterfällt oder kippt,
befestigen Sie sie mit Ankerschrauben, mit Draht oder anderen
Hilfsmitteln.
6 Abstand von der Außenseite der Abdeckung des Absperrventils
7 Wenn der Standort nicht über eine gute Kondensatableitung
verfügt, stellen Sie die Einheit auf einen Sockel. Stellen Sie die
Sockelhöhe ein, bis die Einheit horizontal ist. Missachtung kann
zu Wasserleck oder Wasseransammlung führen.
I
NSTALLATIONSVERFAHREN
Montieren der Außeneinheit
Wenn Sie die Außeneinheit installieren, beziehen Sie sich auf
"Installationsleitfaden" auf Seite 2, um einen geeigneten Standort
auszuwählen.
1 Überprüfen Sie die Stärke und Ebenheit der Aufstellungsfläche,
sodass die Einheit nach der Installation keine betriebsbedingten
Vibrationen oder Lärm erzeugt.
2 Halten Sie hierzu 4 Sätze M8- oder M10-Ankerschrauben,
Muttern und Unterlegscheiben bereit (bauseitig).
3 Bringen Sie die Einheit fest mittels der Ankerschrauben gemäß
der Fundamentzeichnung an.
Es empfiehlt sich, die Ankerschrauben nur so weit einzu-
schrauben, dass noch 20 mm Schraubenlänge über der
Einbaufläche verbleiben.
Installationsanleitung
4
1
2
3
6 5 4

Verlegen der Kondensatleitung

Prüfen Sie in der Kombinationstabelle unter "Mögliche Optionen" auf
Seite 2, ob ein Ablauf-Kit erlaubt ist. Wenn es Ihre Einheit erlaubt,
einen Ablauf zu installieren, und die Standortbedingungen solch eine
Installation verlangen, dann richten Sie sich nach den Leitlinien
unten.
Ablaufstutzen für Abläufe sind als Option erhältlich.
Wenn Ablaufanschlüsse durch eine Grundplatte oder einen
Bodenbelag verdeckt werden, legen Sie zusätzliche Fußsockel
mit einer Höhe von mindestens 30 mm unter die Füße der
Außeneinheit.
In kalten Gebieten keine Ablaufschläuche bei der Außeneinheit
verwenden. Das ablaufende Wasser kann sonst gefrieren und
die Heizleistung beeinträchtigen. Falls es aus was für Gründen
auch immer nicht zu vermeiden ist, einen Ablaufschlauch anzu-
schließen, dann sollte das optional erhältliche Heizband für den
unteren Plattenwärmetauscher installiert werden (EKBPHT).
Achten Sie darauf, dass der Ablauf korrekt funktioniert.
1
1 2
3
4
1 Wasser-Abflusslöcher
2 Unterer Rahmen
3 Ablauf-Kits für die Ableitung von Wasser sind als Option
erhältlich.
4 Schlauch (bauseitig, Innendurchmesser 16 mm)

Das Rohrende aufweiten

Gehen Sie wie folgt vor, um jedes Rohrende aufzuweiten:
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie mit der Schnittfläche nach unten zeigend, sodass
die Späne nicht in das Rohr gelangen.
1 2
1 Schneiden Sie exakt im rechten Winkel.
2 Entgraten Sie.
3 Nehmen Sie die Bördelmutter vom Absperrventil ab und bringen
Sie die Bördelmutter am Rohr an.
4 Weiten Sie das Rohr auf. Setzen Sie exakt an der nachfolgend
dargestellten Position an.
A
Bördelwerkzeug für
R410A
(Kupplungstyp)
A 0~0,5 mm
Außeneinheit für Luft-Wasser-Wärmepumpe
Herkömmliches Bördelwerkzeug
Kupplungstyp Flügelmuttertyp
(Typ Ridgid) (Typ Imperial)
1,0~1,5 mm 1,5~2,0 mm
RRHQ006~008ADV3(8)
