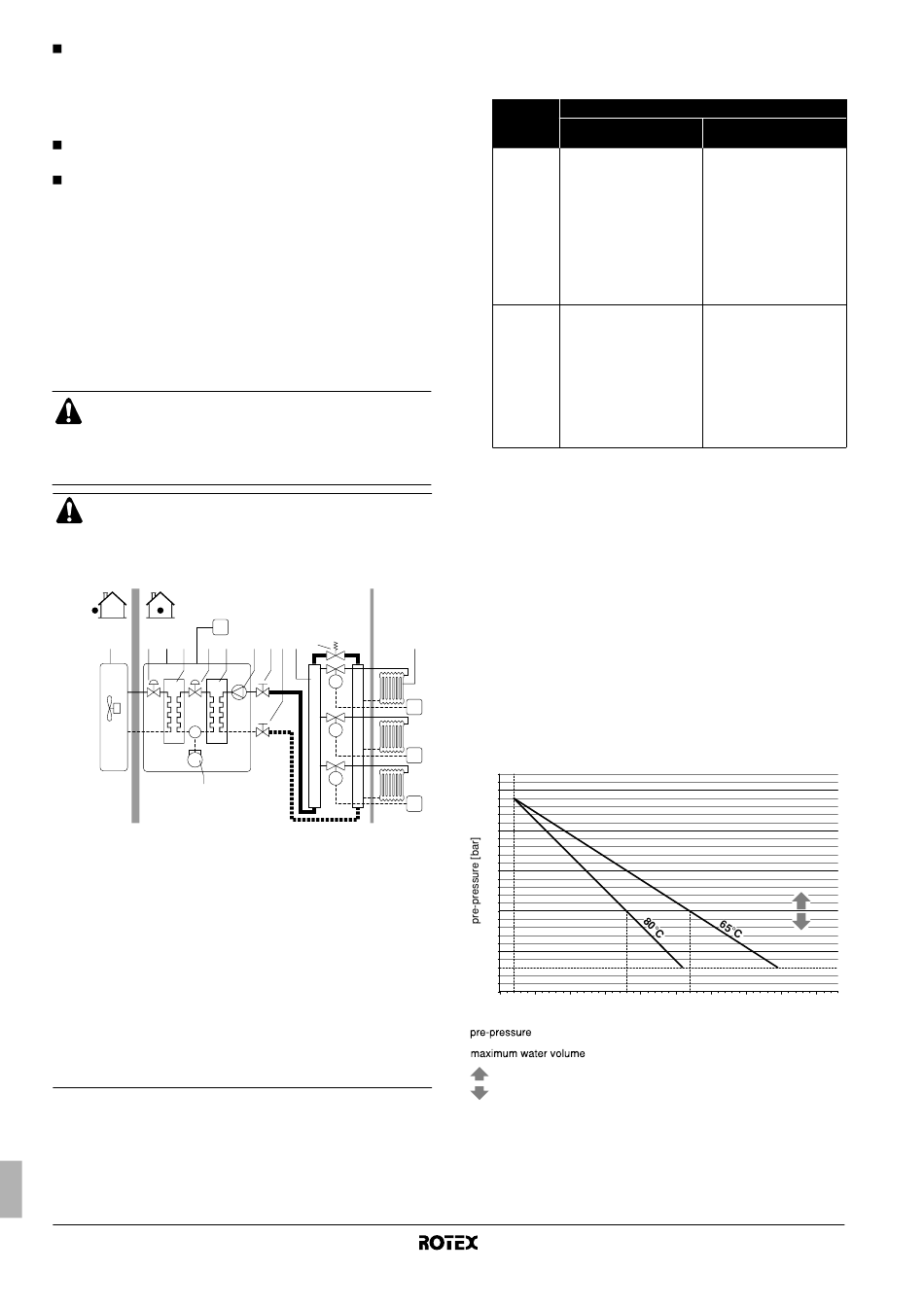

În toate punctele înalte ale sistemului trebuie prevăzute ventile
de aerisire. Ventilele trebuie plasate în locuri uşor accesibile
pentru întreţinere. O purjă automată de aer este prevăzută în
interiorul unităţii interioare. Controlaţi ca această purjă de aer să
nu fie strânsă prea mult pentru a permite eliberarea automată a
aerului din circuitul de apă.
Aveţi grijă ca componentele instalate în tubulatura de legătură
să poată rezista la presiunea şi temperatura apei.
Utilizaţi întotdeauna materiale compatibile cu apa utilizată în
sistem şi cu materialele utilizate în unitatea interioară.
Controlul volumului apei şi al presiunii preliminare a
vasului de destindere
Unitatea este echipată cu un vas de destindere de 12 litri care are o
presiune preliminară implicită de 1 bar.
Pentru a asigura funcţionarea corespunzătoare a unităţii, presiunea
preliminară a vasului de destindere ar putea necesita o reglare, iar
volumul minim şi maxim de apă trebuie controlat.
1 Controlaţi ca volumul total de apă din instalaţie, exclusiv volumul
intern de apă al unităţii să fie de minim 20 l.
În majoritatea aplicaţiilor acest volum minim de apă va da
un rezultat satisfăcător.
Totuşi, în procesele critice sau în încăperile cu sarcină
termică ridicată ar putea fi necesar un volum suplimentar
de apă.
Când recircularea din fiecare buclă/radiator de încălzire a
spaţiului este controlată de ventile comandate de la
distanţă, este important ca acest volum minim de apă să fie
menţinut chiar dacă toate ventilele sunt închise.
Exemplu
C1
1 11 2 3 11 4
5
1 Unitate exterioară
2 Unitate interioară
3 Schimbătorul de
căldură al agentului
frigorific
4 Schimbătorul de
căldură pentru apă
5 Compresor
6 Pompă
7 Ventil de închidere
8 Colector (procurare la
faţa locului)
9 Ventil de ocolire
(procurare la faţa
locului)
2 Cu ajutorul tabelului de mai jos, determinaţi dacă presiunea
preliminară a vasului de destindere necesită reglare.
Manual de instalare
11
A B
6 7 7 8 9 10
M3
T3
M2
T2
M1
T1
10 Radiator (procurare la
faţa locului)
11 Ventil electronic de
destindere
C1 Telecomandă
M1...M3 Ventil individual cu
servomotor pentru
controlul radiatoarelor
buclei (procurare la faţa
locului)
T1...T3 Termostat individual de
încăpere (procurare la
faţa locului)
A Spaţiu de instalare
B Cameră de zi
3 Cu ajutorul tabelului şi al instrucţiunilor de mai jos, determinaţi
dacă volumul total al apei din instalaţie este mai mic decât
volumul maxim admisibil de apă.
Diferenţa de
înălţime a 65°C ≤270 l
(a)
instalaţiei 80°C ≤180 l
Nu este necesară reglarea
≤7 m
presiunii preliminare.
Acţiuni necesare:
• presiunea preliminară
trebuie mărită, calculaţi în
conformitate cu "Calculul
presiunii preliminare a
>7 m vasului de destindere"
• verificaţi dacă volumul de
apă este mai mic decât
volumul maxim admisibil
(utilizaţi graficul de mai
jos)
(a) Diferenţa de înălţime a instalaţiei: diferenţa de înălţime (m) între punctul cel
mai înalt al circuitului de apă şi unitatea interioară. Dacă unitatea interioară
este plasată în punctul cel mai înalt al instalaţiei, înălţimea instalaţiei este
considerată egală cu 0 m.
Calculul presiunii preliminare a vasului de destindere
Presiunea preliminară (Pg) de setat depinde de diferenţa maximă de
înălţime a instalaţiei (H) şi este calculată după cum urmează:
Pg=(H/10+0,3) bar
Verificarea volumului maxim admisibil de apă
Pentru a determina volumul maxim admisibil de apă din întregul
circuit, procedaţi după cum urmează:
1 Determinaţi pentru presiunea preliminară calculată (Pg) volumul
maxim corespunzător utilizând graficul de mai jos.
2 Controlaţi ca volumul total de apă din întregul circuit de apă să
fie mai mic decât această valoare.
Dacă nu este aşa, vasul de destindere din interiorul unităţii interioare
este prea mic pentru instalaţie.
2.5
2
1.5
1
0.5
0.3
0.0
0 20 50 100 150 200
maximum water volume [l]
= Presiunea preliminară
= Volumul maxim de apă
= măriţi volumul presiunii preliminare a vasului
= reduceţi volumul presiunii preliminare a vasului
Exemplul 1
Unitatea interioară este instalată la 5 m sub cel mai înalt punct al
circuitului de apă. Volumul total de apă în circuitul de apă este de
100 l.
În acest exemplu nu este necesară nici o acţiune sau ajustare.
Unitate interioară pentru sistem de pompă termică aer la apă
Volumul de apă
65°C >270 l
80°C >180 l
Acţiuni necesare:
• presiunea preliminară
trebuie scăzută, calculaţi
în conformitate cu
"Calculul presiunii
preliminare a vasului de
destindere"
• verificaţi dacă volumul de
apă este mai mic decât
volumul maxim admisibil
(utilizaţi graficul de mai
jos)
Vasul de destindere al
unităţii este prea mic pentru
instalaţie.
