UBAGEM DE REFRIGERAÇÃO

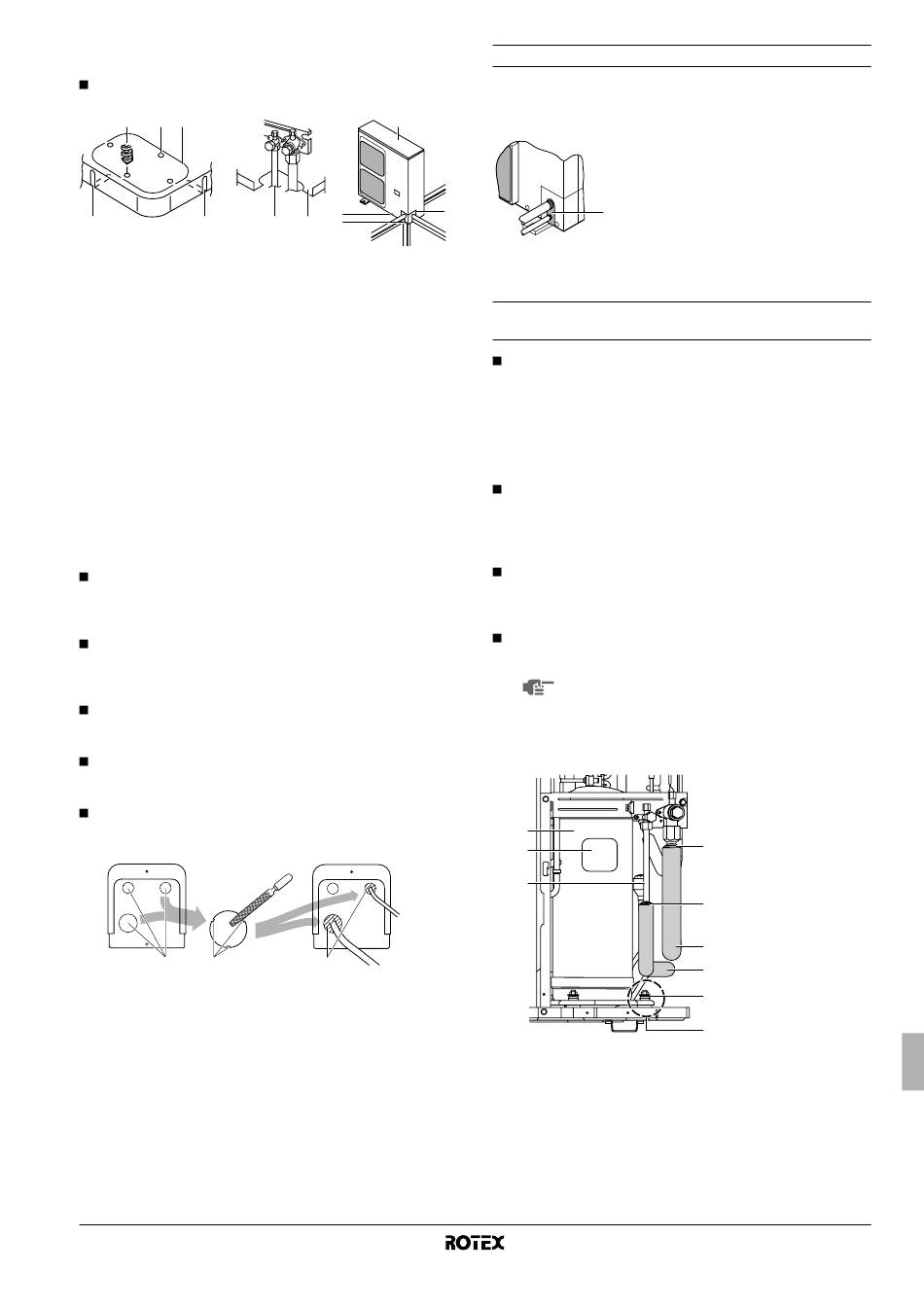

Os tubos locais podem ser instalados em quatro direcções.
1
2
3
4
4
Figura - Tubos locais em quatro direcções
1
Broca
2
Centro da área em redor do orifício com protecção
3
Orifício com protecção
4
Ranhura
5
Tubo de ligação
6
Estrutura inferior
7
Painel frontal
8
Placa dos tubos de saída
9
Parafuso do painel frontal
10
Parafuso da placa dos tubos de saída
A
Para a frente
B
Para trás
C
Para o lado
D
Para baixo
Produzindo por corta as duas ranhuras, é possível efectuar a
instalação da forma apresentada na figura "Tubos locais em
quatro direcções".
(Utilize uma serra de aço para cortar as ranhuras.)
Para instalar o tubo de ligação à unidade, na direcção vertical
descendente, retire a protecção do orifício protegido, furando o
centro da área em redor deste com uma broca de Ø6 mm.
(Consulte a figura "Tubos locais em quatro direcções".)
Depois de retirar a protecção, recomenda-se que seja aplicada
tinta protectora sobre a aresta e superfícies de corte, para evitar
a corrosão.
Ao passar os fios eléctricos pelos orifícios, retire eventuais
rebarbas e enrole fita protectora em redor dos fios, para evitar
danos.
Se houver possibilidade de entrada de animais no sistema pelos
orifícios que foram abertos, vede-os com materiais de
embalagem (operação a efectuar no local).
1
2
1
Orifício com protecção
2
Rebarba
3
Material de embalagem
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidade de exterior para bomba de calor ar/água
4PW54248-1
7
9
10
5
6
A
D
3
Evitar a introdução de objectos estranhos
Encaixe o tubo nos buracos de passagem, fixando-o com massa ou
material isolante (a obter localmente), por forma a que todas as
frestas fiquem preenchidas, como se mostra na figura.
B
8
1
C
A entrada de insectos ou de outros animais pequenos na unidade de
exterior pode provocar curtos-circuitos na caixa eléctrica.
Cuidados na ligação de tubagens locais e quanto ao
isolamento
Tome o cuidado de não deixar que as tubagens, quer interiores,
quer exteriores, entrem em contacto com a tampa dos terminais
do compressor.
Se alguma possibilidade de contacto entre esta tampa e o isola-
mento das tubagens de líquido, regule a altura, conforme se
mostra na figura seguinte. Certifique-se também de que a
tubagem local não entra em contacto com os parafusos nem
com os painéis exteriores do compressor.
Quando a unidade exterior for instalada por cima da unidade
interior, pode ocorrer o seguinte:
A água condensada na válvula de paragem pode passar para a
unidade interior. Para evitar que isto aconteça, cubra a válvula
de paragem com material vedante.
Se a temperatura for superior a 30°C e a humidade for superior
a 80%, então a espessura dos materiais vedantes deve ser de
pelo menos 20 mm, para evitar a condensação na superfície de
vedação.
Certifique-se de que isola as tubagens locais de líquido e de
gás.
Qualquer tubagem exposta pode original condensa-
ção ou queimaduras, caso seja tocada.
(A temperatura mais elevada que pode alcançar a tubagem de
gás é de cerca de 120°C, pelo que se deve certificar quanto à
utilização de materiais isolantes muito resistentes.)
1
2
3
1
Massa ou material isolante (a obter
localmente)
1
Compressor
2
Tampa dos
terminais
3
Tubagens locais
4
de interior e de
exterior
4
Aplicações de
cortiça
4
5
Material isolante
6
Porcas
5
A
Dê particular
atenção às
5
ligações de
tubos, porcas e
6
painéis
exteriores
A
