Nell'eventualità di una possibile inversione delle fasi dopo
che l'alimentazione viene momentaneamente interrotta e
l'alimentazione si attiva e si disattiva durante il funziona-
mento del prodotto, installare sul posto un circuito di
protezione di fase inversa. Tale evenienza non è impossibile
se si utilizzano generatori. Far funzionare il dispositivo in fase
inversa potrebbe danneggiare il compressore e altri
componenti.
In caso di fase mancante delle unità W1, il telecomando
dell'unità visualizzerà i codici " E7 " o " U2 ".
In presenza di uno dei due fenomeni sarà impossibile eseguire
qualsiasi operazione. In tal caso, spegnere l'interruttore
generale, ricontrollare i collegamenti e scambiare la posizione di
due dei tre fili elettrici

Impostazioni in loco

L'unità deve essere configurata dall'installatore in conformità con
l'ambiente di installazione (clima esterno, optional installati e simili) e
alle necessità dell'utente. Sono
impostazioni in loco, Queste impostazioni in loco sono accessibili e
programmabili dall'interfaccia dell'utente.
Ad ogni impostazione in loco è assegnato un codice o numero di tre
cifre (ad esempio [5-03]), indicato sul display dell'interfaccia
dell'utente. La prima cifra [5] indica il "primo codice" o il gruppo di
impostazioni in loco; la seconda e la terza cifra [03] insieme indicano
il "secondo codice".
Un elenco di tutte le impostazioni in loco, compreso di valori
predefiniti, è fornito in "Tabella delle impostazioni in loco" a
pagina 30. Nello stesso elenco sono state inserite 2 colonne per
registrare la data e il valore delle impostazioni in loco modificate
rispetto al valore predefinito.
Una descrizione dettagliata di ogni impostazione in loco è fornita
nella sezione "Descrizione dettagliata" a pagina 23.
Procedura
Per modificare una o più impostazioni in loco, attenersi alla
procedura riportata di seguito.

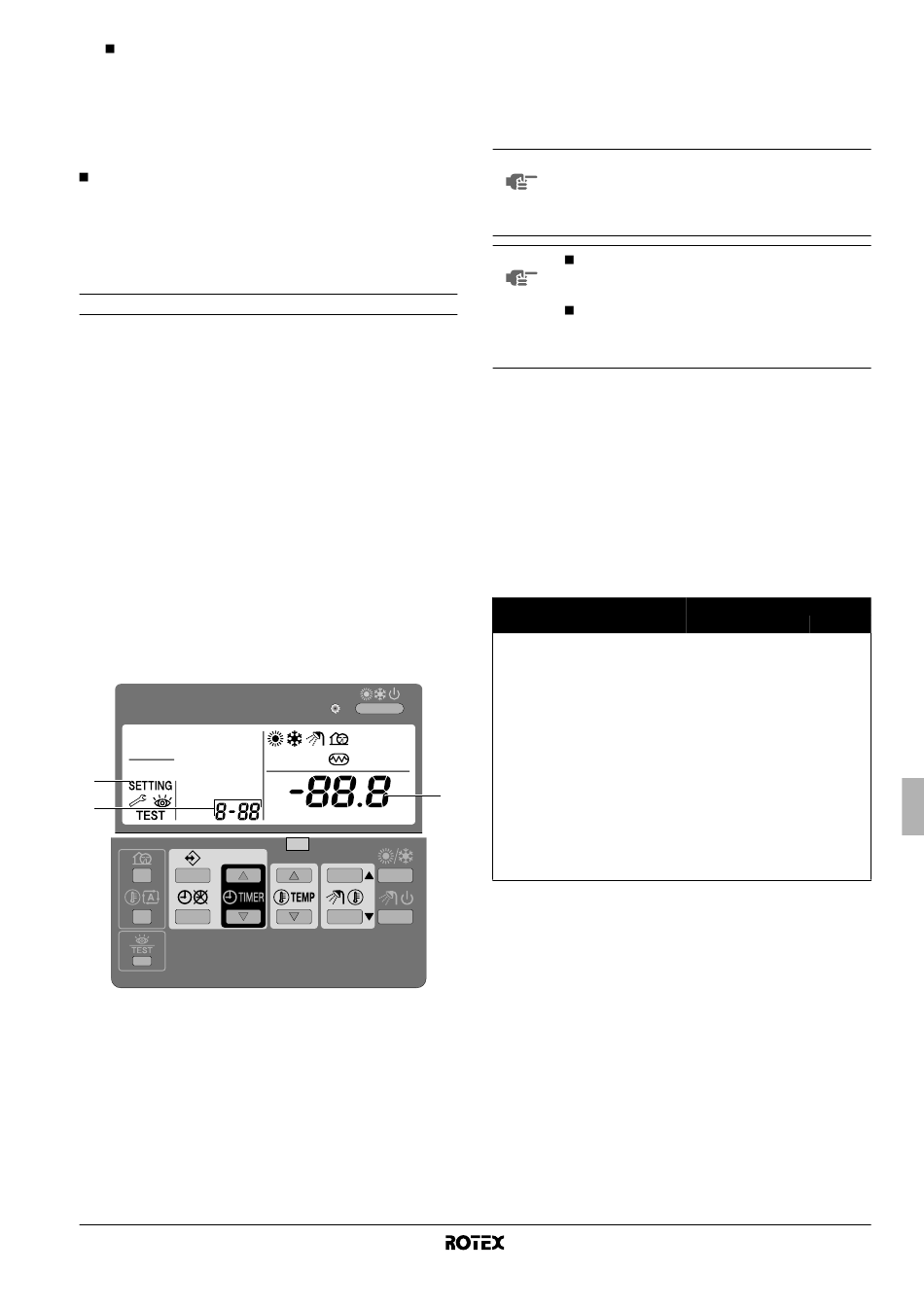

3
2
1 Premere il pulsante z per almeno 5 secondi per accedere alla
modalità di impostazione in loco.
Viene visualizzata l'icona
dell'impostazione in loco attualmente selezionato è indicato da
; (2); il valore impostato è visualizzato a destra - (1).
Premere il pulsante bgi per selezionare il primo codice
2
per l'impostazione in loco.
Premere il pulsante bgj per selezionare il secondo
3
codice per l'impostazione in loco.
4 Premere i pulsanti pfi e pfj per cambiare il
valore impostato per l'impostazione in loco selezionata.
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
pertanto disponibili alcune
1
$
(3). Il codice
Per salvare il nuovo valore, premere il pulsante pr.
5
6 Ripetere i passi da 2 a 4 per cambiare le altre impostazioni in
loco secondo necessità.
Al termine, premere il pulsante z per uscire dalla MODALITÀ
7
DI IMPOSTAZIONE IN LOCO.
NOTA Le modifiche apportate a una specifica impostazione
in loco vengono memorizzate solo se si preme il
pulsante pr. La modifica apportata viene annullata se
si immette un nuovo codice di impostazione in loco o si
preme il pulsante z.
NOTA Prima della spedizione, i valori devono essere
impostati come
impostazioni in loco" a pagina 30.
All'uscita dalla modalità di impostazione in loco,
durante l'inizializzazione dell'unità sul display LCD
dell'interfaccia
visualizzata l'indicazione "88".

Descrizione dettagliata

[0] Livello di autorizzazione utente
Se richiesto, alcuni pulsanti dell'interfaccia dell'utente possono
essere resi indisponibili per l'utente.
Sono definiti tre livelli di autorizzazione (fare riferimento alla tabella
seguente). Per passare tra il livello 1 e i livelli 2/3, premere
contemporaneamente i pulsanti pfi e pfj e, subito
dopo, i pulsanti s e ba, tenendo premuti i 4 pulsanti per almeno
5 secondi (modalità normale). Sull'interfaccia dell'utente non viene
visualizzata alcuna indicazione. Se viene selezionato il livello 2/3,
l'attuale livello di autorizzazione (2 o 3) è determinato dalla prima
impostazione in loco [0-00].
Pulsante
Pulsante per Modalità
s
basso rumore
Pulsante del set point
ba
dipendente dal clima
Pulsante di
attivazione/disattivazio
pr
ne timer di
programmazione
Pulsante di
<
programmazione
pf
Tasti di regolazione
dell'ora
i
pf
j
Pulsante di
z
ispezione/collaudo
indicato in "Tabella delle
dell'utente potrebbe essere
Livello di autorizzazione
1 2 3
utilizzabile — —
utilizzabile — —
utilizzabile utilizzabile —
utilizzabile — —
utilizzabile — —
utilizzabile — —
