Keuze van de installatieplaats in koude streken

VOORZICHTIG
Wanneer de buitenunit wordt gebruikt bij lage buiten-
temperaturen, moet u op de volgende punten letten.
Installeer de buitenunit met de aanzuigzijde naar de muur
gericht om blootstelling aan de wind te voorkomen.
Installeer de buitenunit nooit op een plaats waar de aanzuigzijde
rechtstreeks aan de wind wordt blootgesteld.
Installeer een geleideplaat op de luchtuitblaaszijde van de
buitenunit om blootstelling aan de wind te voorkomen.
In streken met zware sneeuwval is het heel belangrijk dat u een
installatieplaats selecteert waar de sneeuw de werking van de
unit niet kan beïnvloeden. Als zijdelingse sneeuwval mogelijk is,
moet u ervoor zorgen dat er geen sneeuw op de warmte-
wisselaarspiraal komt (voorzie indien nodig een zijdelingse
afdekking).
Voorzie een grote overdekking.
Voorzie een verhoging.
Installeer de unit hoog genoeg van de
grond om te voorkomen dat ze onder de
sneeuw wordt bedolven.

Technische gegevens voor de koelleidingen

Technische gegevens voor de
koelleidingen
Maximaal toegestane leidinglengte
tussen buiten- en binnenunit
Minimaal vereiste leidinglengte tussen
buiten- en binnenunit
Maximaal toegestaan hoogteverschil
tussen buiten- en binnenunit
Extra vereist koelmiddel voor koelleiding
van meer dan 10 m lang
Gasleiding - buitendiameter
Vloeistofleiding - buitendiameter

Installatie bij een muur of hindernis

Volg de onderstaande installatierichtlijnen op wanneer een muur
of een andere hindernis voor de luchtinlaat of luchtuitblaas van
de buitenunit staat.
Voor alle onderstaande installatiepatronen moet de muurhoogte
aan de uitblaaszijde 1200 mm of minder zijn.
Montagehandleiding
3
Muur aan één kant (eenheid: mm)
Muur aan twee kanten (eenheid: mm)
Muur aan drie kanten (eenheid: mm)

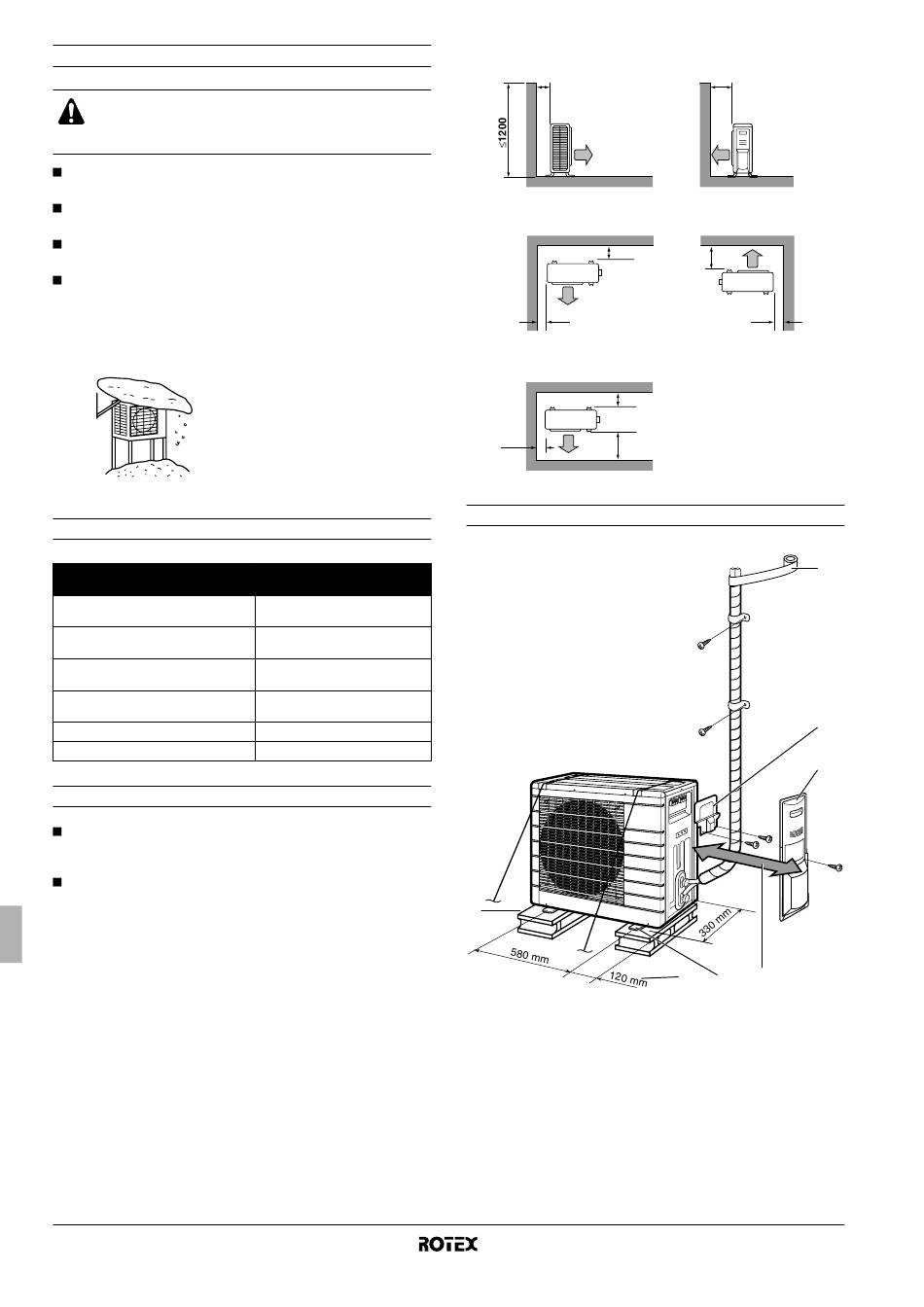

Installatietekening voor de buitenunit

30 m
3 m
20 m
20 g/m
15,9 mm (5/8")
6,4 mm (1/4")
7
>100
>100
>50
>100
>50
>350
1 Wikkel van boven tot onder tape rond de isolatieleiding.
2 Servicedeksel
3 Deksel afsluiter
4 250 mm van de muur. Voorzie ruimte voor werken aan de
leidingen en de bedrading.
5 Bevestig de unit met funderingsbouten, draad e.d. als het gevaar
bestaat dat ze naar beneden of omver valt.
6 Afstand van de buitenkant van het deksel van de afsluiter
7 Als de plaats geen goede afvoer biedt, plaatst u de unit op
blokken. Regel de lengte van de voeten tot de unit waterpas staat.
Anders kan het water lekken of zich ophopen.
Buitenunit voor lucht-water-warmtepomp
>350
>350
>50
1
2
3
6 5 4
RRHQ006~008ADV3(8)
4PW52843-1
