6 Sources, mesures et commandes avancées
bit d'état de courant constant. Si, en revanche, les surintensités sont beaucoup plus élevées que la
valeur limite de courant, il ne suffira que de quelques millisecondes, selon le type de module
d'alimentation, pour régler le bit d'état de courant constant. Pour déterminer quand la sortie se
fermera, vous devez ajouter le temps nécessaire pour régler le bit d'état de courant constant au délai
de protection contre les surintensités. Si les surintensités persistent au-delà de la somme de ces deux
intervalles de temps, la sortie se fermera.
Fonctionnement de la limite de puissance
Pour les châssis principaux Keysight N6705, l'appareil fonctionne normalement tant que la puissance
de sortie combinée des modules reste inférieure à la puissance nominale du châssis principal. Lorsque
la puissance combinée issue de l'ensemble des sorties dépasse la puissance nominale de 600 W du
châssis principal, un événement de protection de dépassement de puissance se produit. Cela
provoque la désactivation de TOUTES les sorties ; celles-ci restent désactivées tant qu'une
commande d'annulation de la protection n'est pas envoyée. Un bit d'état (PF) indique qu'un
événement de protection de dépassement de puissance s'est produit.

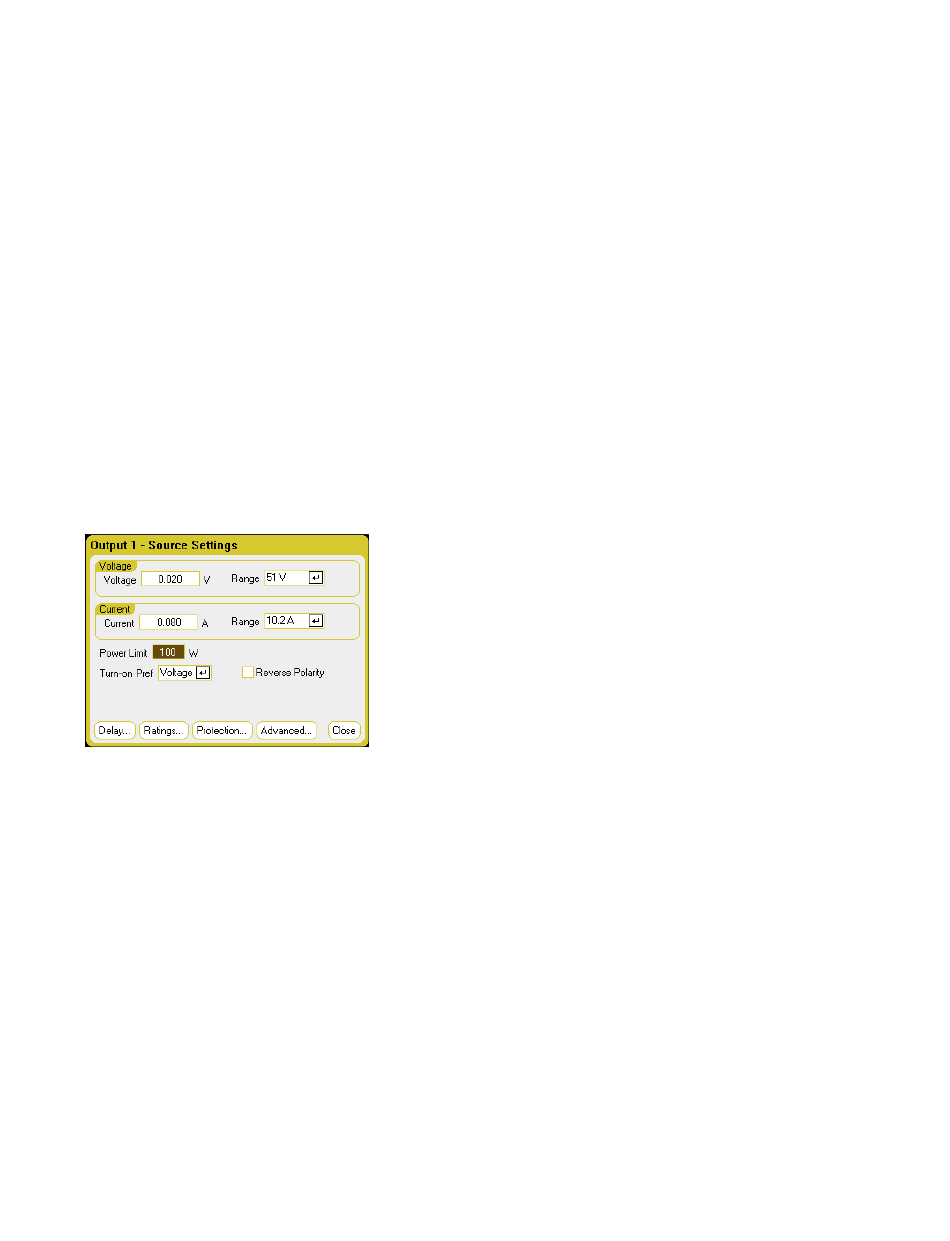

Pour indiquer une limite de puissance de sortie du module, appuyez sur la touche Settings afin
d'accéder à la fenêtre Source Settings.
Pour les modules d'alimentation Keysight N675xA et N676xA, la fonction de limite de puissance
empêche la puissance de sortie de dépasser sa valeur programmée. Un bit d'état (CP+) indique que la
sortie est en mode de limitation de puissance. Lorsque la puissance consommée par la charge
diminue et est inférieure à la valeur de limitation de puissance réglée, la sortie revient à son mode de
fonctionnement normal. Notez que ces modules d'alimentation comportent un circuit actif de
programmation descendante : celui-ci limite la puissance continue à 7 W. Un bit d'état (CP-) indique
que la sortie a atteint la limite négative.
Pour les modules d'alimentation Keysight N673xB, N674xB et N677xA, la fonction de limite de
puissance désactive la sortie si la limite de puissance persiste pendant environ 1 milliseconde. Un bit
d'état (CP+) indique que la sortie a été désactivée en raison d'une condition de limitation de puissance.
Pour restaurer la sortie, réglez tout d'abord la charge de sorte qu'elle consomme moins de puissance.
Annulez ensuite la fonction de protection (voir ci-dessus). Pour ces modules d'alimentation, il est
préférable d'utiliser les paramètres de courant ou de tension pour limiter la puissance de sortie afin
d'éviter la désactivation de la sortie.
Guide d'utilisation du modèle Keysight N6705C
221
